Nota:
Consulte la Guía del usuario de la serie Levelogger para obtener instrucciones detalladas sobre la instalación del Levelogger.
- Apague el registrador de datos SDI-12 y/o la red SDI-12.
- Del cable de interfaz SDI-12, tome el cable negro de tierra y conéctelo al terminal de tierra del datalogger. Tome el cable blanco de señal y conéctelo al terminal de señal de datos SDI12 del datalogger. Del cable de interfaz SDI-12, tome el hilo rojo y conéctelo a la fuente de alimentación de 12V CC del datalogger o de la red SDI-12.
- Encienda el registrador de datos y/o la red SDI-12 de forma que el cable de interfaz SDI-12 reciba alimentación. Los dos LED del cable de interfaz SDI12 deben parpadear para indicar que el firmware del cable de interfaz SDI-12 se ha iniciado correctamente.

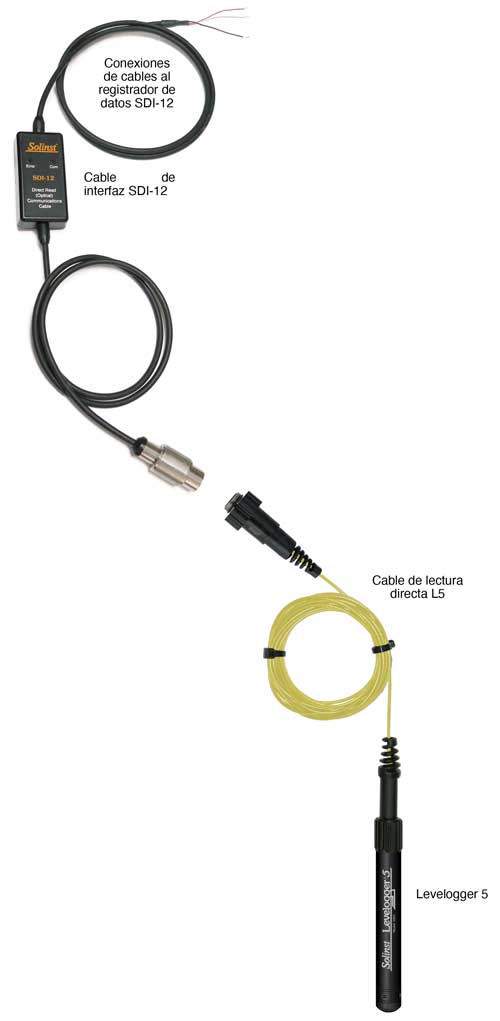

Figura 3-1 Instalación del cable de interfaz SDI-12
- Conecte el otro extremo del cable de interfaz SDI-12 a la parte superior del cable de lectura directa.
- Enrosque un Levelogger Solinst en el otro extremo del cable de lectura directa.
- El Cable de Interfaz SDI-12, el Cable de Lectura Directa y el Levelogger estarán entonces física y correctamente conectados al datalogger y a la red SDI-12.
