Instrucciones de Funcionamiento de la Bomba Peristaltica

IMPORTANTE

• La bomba debe operar siempre en posición correcta, apoyada en las bases de caucho de la parte inferior de la bomba (con la manija y la perilla arriba).
• La bomba es resistente al agua pero no es sumergible. Nunca sumerja la bomba en agua.
• La bomba no está diseñada para uso continuo prolongado e ininterrumpido.
• Para prevenir daño al motor por sobrecalentamiento, permita que la bomba se enfríe por completo cada 7 a 8 horas o más seguido si se opera en ambientes a altas temperaturas.
• Los caudales de bombeo disminuyen con la elevación, ya que la fuerza de succión disminuye.
• Reemplazar la manguera de silicona regularmente. La manguera usada o desgastada provoca que la bomba sea ineficiente. Esto se va a mostrar como una habilidad limitada para succionar el agua. Si la manguera aparece desgastada, aplastada o rota, reemplácela.
• Si se usa en ambientes fríos, asegúrese de que no haya hielo en la manguera antes del uso y encendido de la bomba.

Fuente de Poder

La bomba opera con una fuente de poder externa de 12 V DC como una batería de auto o marina de 12 voltios, que puede suministrar al menos 3-5 amp como máximo. La bomba tiene un cable de 3 m (10 pies) con conector tipo prensa (tipo lagarto) para conectar directamente a los terminales de la batería. Para eventos de muestreo de corta duración, adjunte el Porta Batería de 12v opcional (ver instrucciones complementarias).

Las prensas del cable de poder son de gran tamaño para su uso en las baterías de automóviles. La prensa roja conecta al terminal positivo (+) y la prensa negra al terminal negativo (-) de la batería. Si la batería se conecta con la polaridad revertida, la bomba no se va a dañar, pero no va a arrancar hasta tanto la polaridad del cable esté conectado correctamente.

Un botón de reseteo de interruptor de circuito se localiza a un lado de la bomba. En el caso de que el amperaje de la bomba exceda los 10 amp, el interruptor de circuito se dispara (el botón se levanta) y apaga la bomba. Para resetear el interruptor, simplemente presione el botón de reseteo para poder volver a arrancar la bomba.

Si la bomba es operada por medio de una batería típica de 45 Ah de vehículo y por más de 3 horas continuas, encienda el vehículo y déjelo encendido al menos por 15 minutos para recargar la batería.

Operación

• La Bomba Peristáltica de Solinst tiene una perilla de avance/retroceso y flujo variable con una posición de apagado (OFF), que tiene una marca central. Cuando apaga la bomba asegúrese que la perilla se ajusta en la posición correcta de apagado.
• La bomba debe mantenerse siempre en la posición de apagado cuando está siendo conectada a la fuente de poder o para ser almacenada.
• Una vez conectada a la fuente de poder, gire la perilla en la dirección requerida y ajuste el flujo al caudal deseado.
• La manguera estándar de 5/8" OD de silicona de grado médico puede ser conectada a la manguera de muestreo de 1/2" (13 mm) OD del pozo y permite caudales de hasta 3.2 L/min.
• La manguera de 3/8" (10 mm) OD de silicona y el kit adaptador permite el uso de manguera de1/4" (6 mm) para muestreo en el pozo, permite muestreos a un caudal tan bajo como 40 mL/min.

1. Asegúrese que la manguera de silicona escogida ha sido correctamente instalada en el cabezal.

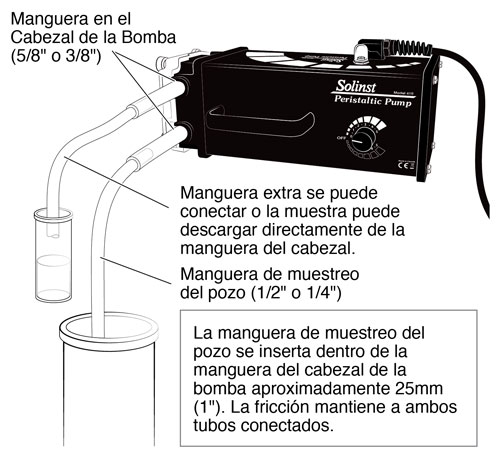

2. Conecte uno de los extremos de la manguera de silicona a la manguera de muestreo del pozo. Ver diagrama abajo.
3. Conecte el otro extremo de la manguera de silicona a un tubo de descarga o simplemente descargue directamente del extremo de la manguera. Ver diagrama abajo.
4. Conecte el negativo (conector negro) al terminal negativo de la batería en la batería de 12V DC y el positivo (conector rojo) a la terminal positiva.
5. Gire el dial en la dirección requerida y ajuste el flujo de agua según lo requiera.
