Principios de funcionamiento y funcionamiento de la bomba de doble válvula

Principios de Operación

Cuando se coloca la bomba de doble válvula (DVP) de Solinst en un pozo o sondeo, el agua sube por el interior de la bomba y los tubos gemelos hasta alcanzar el nivel estático. Se utiliza una unidad de control para suministrar gas comprimido a la bomba. Durante el periodo de accionamiento, el gas empuja hacia abajo la columna de agua contenida en los tubos de la línea de accionamiento, cerrando la válvula de retención situada en la base de la bomba, lo que obliga al agua a subir por los tubos de la línea de muestreo.

Un periodo de venteo, durante el cual se libera el gas, permite que la presión hidrostática vuelva a llenar la bomba y la línea de impulsión con agua de muestreo. La válvula de retención superior impide que el agua de la línea de muestreo vuelva a caer en el cuerpo de la bomba. Este ciclo de presurización y venteo se repite manual o automáticamente, según lo ajustado por los temporizadores de la unidad de control. El ciclo puede regularse para purga o muestreo.

Notas:

  1. La elevación máxima para las bombas de acero inoxidable es de 500 pies (150 m).
  2. NO exceda una presión de operación de 250 psi.
  3. El filtro externo 464 (#112832) se recomienda si se utiliza un compresor para operar la bomba.



Montaje de la bomba

Portátil: La bomba de válvula doble se ensambla conectándola a un tubo doble de 1/4" de diámetro exterior unido por saltos, montado en un carrete.

  1. Para acomodar la tubería de accionamiento de 1/4", inserte el adaptador de compresión de 1/4" en el racor de la tubería de accionamiento de 3/8" de la bomba. Es posible que primero haya que aflojar la tuerca del racor de 3/8" y, a continuación, apretarla después de insertar el adaptador de 1/4" (véase al dorso).
  2. Empuje en el extremo de la tubería y en los racores de compresión de accionamiento y de muestreo del DVP (es posible que haya que aflojar la tuerca de los racores de compresión antes de insertar la tubería). Apriete la tuerca 1-1/4 vueltas más allá del ajuste a mano para obtener un sellado correcto (véase al dorso).
  3. Baje la DVP montada al pozo, utilizando una cuerda de Kevlar o una línea de seguridad de acero inoxidable conectada al perno de argolla de la bomba. La línea de seguridad Solinst modelo 103 puede utilizarse para este fin.
  4. Conecte la línea de suministro con el filtro externo 464 opcional desde la fuente de gas comprimido a la Unidad de Control. La línea de transmisión se conecta desde la unidad de control al carrete (las líneas de transmisión y suministro vienen con la unidad de control modelo 464).
  5. Conecte un tramo corto (3 pies o 1 m) de línea de muestreo de 1/4" de diámetro exterior al conector de muestreo del carrete.

Dedicada: La bomba de doble válvula se monta conectándola a un cabezal de pozo dedicado con tubería de muestreo y línea de impulsión de 3/8" o 1/4" de diámetro exterior.

  1. Corte la tubería a la longitud deseada. Consulte los pasos a) y b) anteriores para las instrucciones de conexión de la tubería a la bomba. El adaptador de compresión de 1/4" para el accesorio de la línea de impulsión de la bomba se puede utilizar si se desea una tubería de línea de impulsión de 1/4".
  2. Conecte los conductos de muestreo y de impulsión a los racores correspondientes situados en la parte inferior del cabezal de pozo (consulte el diagrama de la derecha para conocer el uso de los racores y adaptadores).
  3. Baje el DVP al pozo utilizando un cordón de Kevlar o un cabo de seguridad de acero inoxidable. Fije el cabo de seguridad al gancho de suspensión situado en la parte inferior del cabezal de pozo. Empuje firmemente el cabezal de pozo sobre el tubo ascendente.
  4. Conecte un tramo corto (3 pies o 1 m) de tubería de muestreo de 1/4" de diámetro exterior o 3/8" de diámetro exterior al conector de muestreo del cabezal de pozo (consulte el diagrama de la derecha para ver el uso de los conectores de empuje y los adaptadores).
  5. Conecte la línea de suministro con el filtro externo opcional 464 desde el suministro de gas comprimido a la unidad de control. La línea de impulsión se conecta desde la unidad de control a la parte superior del cabezal de pozo (las líneas de impulsión y suministro vienen con la unidad de control modelo 464).

Para obtener instrucciones detalladas de bombeo, consulte el Manual de instrucciones de la unidad de control Solinst modelo 464.



Nota:

los racores de los tubos se basan en el uso de una línea de impulsión de 3/8" y una línea de muestreo de 1/4". También se suministra un adaptador de 3/8" a 1/4", si se prefiere un tubo doble de 1/4", o cuando se utiliza un carrete portátil.

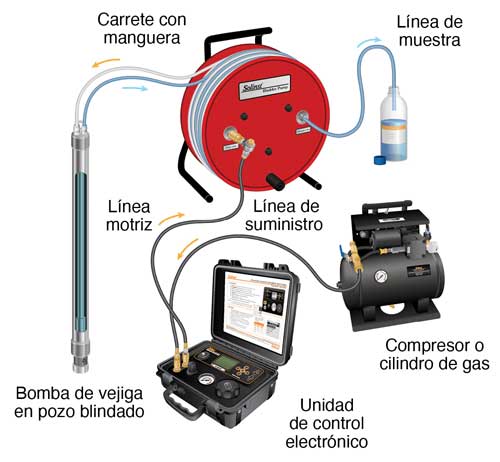

Configuración de muestreo portátil

configuración del equipo portátil de muestreo de agua subterránea de la bomba de doble válvula solinst

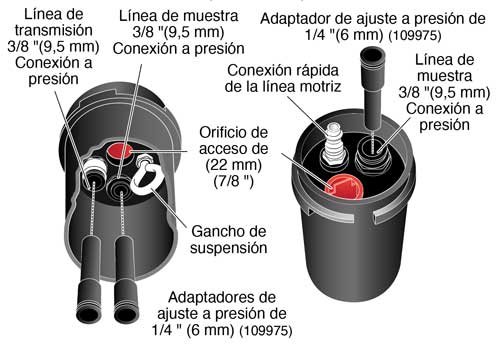

Configuración de cabezal de pozo dedicado (110227)

configuración de cabeza de pozo de bomba de válvula doble dedicada



ilustración del adaptador de ajuste a presión de un cuarto de pulgada de la bomba de válvula doble solinst

Los cabezales de pozo vienen con tres adaptadores de ajuste a presión de 1/4 "para que se pueda usar tubería de 1/4" o 3/8 ", según se prefiera.

Para acoplar el tubo, simplemente empújelo en el racor a presión. Para soltar el tubo, empuje hacia abajo en ambos lados del anillo superior y tire del tubo hacia afuera.

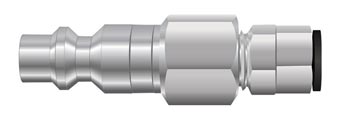

Adaptador de línea de transmisión opcional (107117)

Conexión rápida de la línea motriz "Estilo M"

solinst doublilustración del adaptador de ajuste a presión de un cuarto de pulgada de la bomba de válvula doble solinste valve pump quarter inch push fit adaptor illustration

Línea de transmisión Conexión a presión de 1/4 "(6,4 mm)

Cuando la bomba de vejiga se despliega sin un cabezal de pozo o carrete de tubería, use un adaptador de línea de transmisión para permitir la conexión del accesorio de conexión rápida de la línea de transmisión desde la unidad de control a la tubería de la bomba de la línea de transmisión.
