3.3 Comunicación del software del LevelSender

Para la configuración inicial y la comunicación directa con el software de computadora del LevelSender, el LevelSender debe conectarse a la computadora con un cable mini USB (disponible en Solinst).

Para acceder a la conexión USB del LevelSender:

  1. Use un destornillador Phillips para retirar los tres tornillos de la parte superior del LevelSender.
  2. Si la antena esta instalada, aflójela de la base; con 3 giros completos se desconecta.
  3. Retire la tapa superior del LevelSender junto con la antena.
  4. Conecte el cable USB a la mini conexión USB en el LevelSender.
  5. Desconecte el cable USB cuando termine de comunicarse con el software de computadora.
  6. Para conectar la antena, alinear el conector y atornillarlo a la conexión en la parte superior de la tapa del LevelSender.
  7. Baje la tapa sobre la antena instalada. Presione la tapa, esto puede requerir un poco de fuerza, ya que hay un O-ring en la parte superior del LevelSender y también en la abertura para la antena en la tapa del LevelSender.
  8. Reemplace los tres tornillos para asegurar la tapa superior.

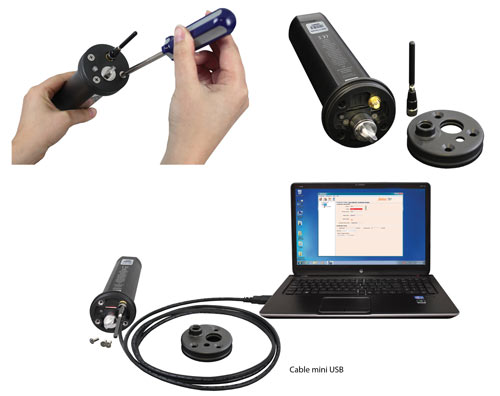

figura 3-1 conexión del cable usb

figura 3-1 conexión del cable usb

figura 3-1 conexión del cable usb
Cable mini USB

Figura 3-1 Conexión del cable USB
