Los Leveloggers sumergidos miden presión total o absoluta (presión equivalente a la columna de agua + presión barométrica). Para determinar con precisión los verdaderos cambios en el nivel de agua únicamente se deben compensar en forma barométrica los datos del Levelogger.
Nota:
También se puede realizar la compensación barométrica de los datos del Levelogger usando el Compensation Wizard (Asistente de compensación) del software del Levelogger.
Se pueden exportar los archivos de datos del STS usando el software de STS/RRL como archivos *.lev y se pueden abrir en el software del Levelogger para compensación automática. Consulte la guía del usuario del Levelogger para obtener más detalles.
Los datos del Levelogger se pueden compensar en forma barométrica usando datos de un Barologger local (un Barologger puede cubrir todos los Leveloggers dentro de un radio de 20 millas/30 km o por cada 1.000 pies/300 m de cambio en la elevación) y la aplicación de compensación barométrica en el software del STS/RRL (versión 1.1.1 o superior).
El Levelogger y el Barologger deben tener la fecha grabada para que la compensación sea correcta. La compensación simplemente involucra la resta de la lectura barométrica de las lecturas correspondientes al Levelogger.
Para comenzar con la compensación, haga clic en la pestaña de Compensación barométrica ubicada en la ventana del STS/RRL Administrator.

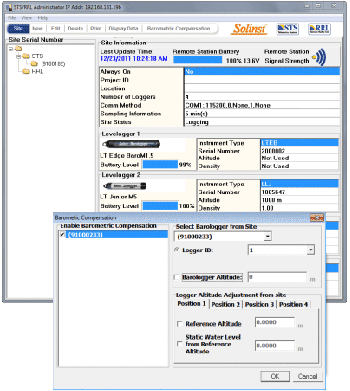

Figura 7-11 Ventana de compensación barométrica
Nota:
El Levelogger y el Barologger deben tener la fecha grabada para que la compensación sea correcta.
En la ventana de Compensación barométrica, desde la lista “Enable Barometric Compensation” (habilitar compensación barométrica), active la casilla del sitio del STS que desea compensar, y el sitio del STS (o estación de RRL) que proveerá la compensación al Barologger. En la sección “Seleccione Barologger del sitio”, seleccione el sitio del STS (o estación del RRL) que contenga el Barologger que desea utilizar para la compensación, e identifique al Barologger por su posición (ID del registro) en el sitio del STS (o estación del RRL).
Para representar las diferentes altitudes en su compensación, ingrese la altitud en la que emplea el Barologger. También ingresará lo siguiente para cada Levelogger conectado (no se aplica a los Rainloggers). Si no ingresa estos valores, el software asumirá que todas las altitudes son 0 (nivel del mar).
- Altitud de referencia: es decir, punto de dato de superficie, parte superior del encamisado del pozo o cabezal de pozo.
- Nivel estático del agua desde la altitud de referencia: ingrese la distancia entre la altitud de referencia y el nivel estático del agua (es decir, medición manual del medidor de nivel de agua).
Haga clic en ACEPTAR para completar la compensación.
Para ver los datos compensados, haga clic en la pestaña Data Display (Visualización de datos) ubicada en la ventana del STS/RRL Administrator. Compruebe los sitios que desea visualizar en la lista proporcionada.
Los datos se visualizarán en una tabla en la parte superior de la ventana, la porción inferior de la ventana mostrará los datos graficados. Se muestran los datos de cada Levelogger en una pestaña separada (identificada por un número de serie). Para ver los datos sin procesar (no compensados) del Levelogger, desactive la casilla "Show Compensated Data" (mostrar datos compensados).
Los datos compensados estarán en las unidades en las que el Levelogger fue programado para registrar. Por ejemplo, si su Barologger fue configurado para registrar en psi y su Leveloggern en pies, los datos compensados se convertirán automáticamente a pies. Se puede usar un Barologger Edge o Barologger Gold para compensar los datos desde cualquier versión del Levelogger.

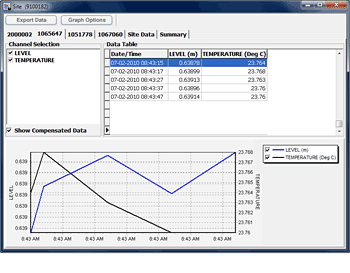

Figura 7-12 Visualización de datos compensados
