6.0 Instalación del LevelSender

El LevelSender ha sido diseñado para instalarse de manera conveniente en un encamisado de pozo de 2" (5 cm) (4" con un adaptador). Sin embargo, se aceptan otras instalaciones si se siguen las precauciones apropiadas.

El LevelSender tiene un Clasificación IP 67 (a prueba de polvo y puede soportar una inmersión de hasta 1 metro por un lapso de hasta 30 min), por lo que no debe ser sumergido por periodos de tiempo prolongado. El rango de temperatura de funcionamiento es de -20 °C a 60 °C.

Antes de configurar el LevelSender con el software de computadora, debe tener la tarjeta SIM y las pilas instaladas, así también como la antena (consulte la sección 2).

Nota:

Puede considerar usar un cabezal de pozo con un estilo de protección de tapa extendida en la parte superior. Esto puede permitir el acceso completo a los componentes del cabezal de pozo del LevelSender desde la parte superior del pozo de monitorización. Si está fabricado en plástico, eliminará las interferencias de la señal que pueden causar los encamisados de metal.



6.1 Cómo instalar un LevelSender en un pozo

Cada estación del LevelSender viene con un conjunto de tapa pozos de 2" (50 mm) y un soporte colgante de sujeción. Para acomodar los pozos de 4" (10 cm), hay un adaptador disponible para usarlo con la base del tapa pozos de 2".

Se recomienda usar el soporte colgante de sujeción para añadir seguridad extra cuando se instale(n) el(los) cable(s) de lectura.

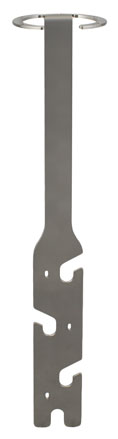

soporte colgante de sujeción

Soporte colgante de sujeción

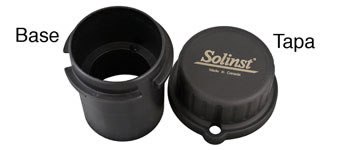

conjunto de tapa pozos de 2

Conjunto de tapa pozos de 2" (50 mm)

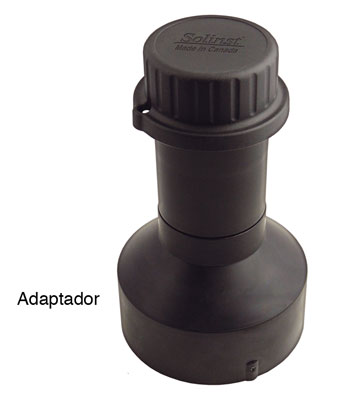

Adaptador opcional de 4"
(100 mm) (no incluye la tapa
y la base).

Figura 6-1 Accesorios de instalación del LevelSender



A continuación, se muestra el método recomendado para instalar el LevelSender en un pozo de 2":

  1. Si va a conectar el LevelSender a un Levelogger que ya se encuentra instalado en el campo con un cable de lectura directa y un conjunto de tapa pozos de Solinst, necesitará retirar la instalación del pozo. Puede guardar la base del tapa pozos, pero no necesitará el inserto del tapa pozos.
  2. Nota:

    Cada LevelSender viene con un conjunto de tapa pozos de 2" sin el inserto



retire la instalación del levelogger existente

Retire la instalación del levelogger existente

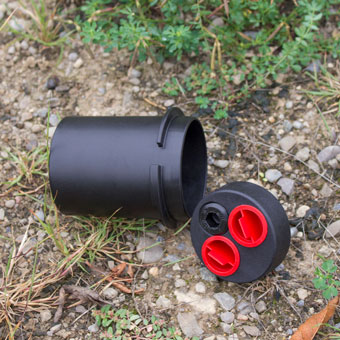

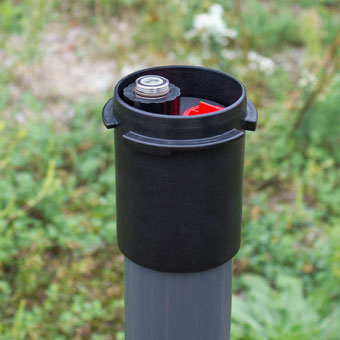

retire el inserto del tapa pozos de la base del tapa pozos

Retire el inserto del tapa pozos de la base del tapa pozos

Figura 6-2 Cómo retirar la instalación existente



Nota:

Si va a instalar un Levelogger y un Barologger en el mismo pozo, necesitará un separador para conectar ambos dataloggers al LevelSender. Consulte la sección 2.4.1.

  1. Instale la base del tapa pozos en el encamisado del pozo.

figura 6-3 instale la base del tapa pozos

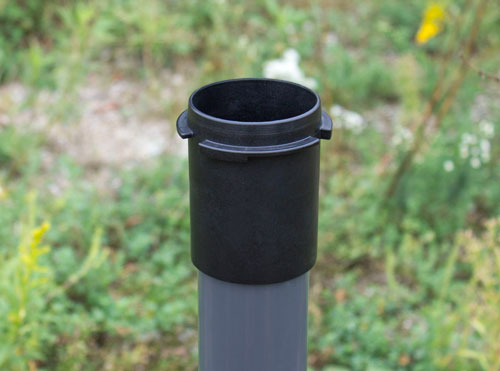

Figura 6-3 Instale la base del tapa pozos

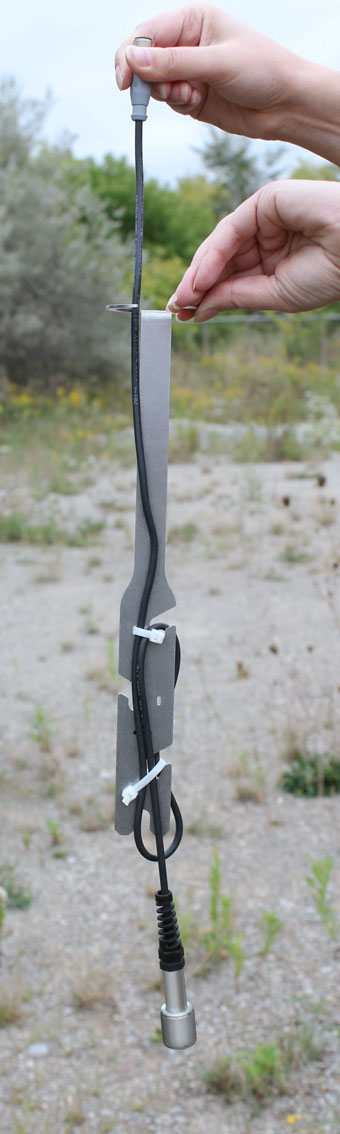

  1. Enrolle el cable de lectura alrededor del soporte colgante de sujeción de la misma manera en que se muestra en la fotografía de abajo, dejando aproximadamente una holgura de 6" en la parte superior del soporte. Use abrazaderas plásticas para asegurar el cable al soporte.

    Nota:

    Al proporcionar suficiente holgura en la parte superior del soporte, usted podrá levantar el LevelSender desde la base del tapa pozos y hacer espacio para un medidor del nivel de agua para realizar mediciones periódicas de profundidad a agua, sin alterar el(los) datalogger(s) de su posición en el fondo del pozo.

    Si va a instalar un Barologger, asegure el segundo cable de lectura al soporte colgante de sujeción usando el mismo método.

    La longitud del cable de lectura que se enrolló alrededor del soporte colgante de sujeción dependerá de su aplicación. Si va a instalar un Barologger en el mismo pozo, necesitará que la conexión del cable de lectura/cable de lectura directa sea escalonada desde la conexión de los Leveloggers para que quepan dentro del encamisado del pozo de 2". Escalonar las conexiones también permitirá un mayor espacio para un medidor del nivel de agua con la finalidad de realizar mediciones periódicas de profundidad del nivel de agua. Consulte la Sección 6.2.

  2. Nota:

    Asegúrese de que el peso del cable de lectura no se encuentre sobre una abrazadera plástica, sino, que se encuentre sobre una de las ranuras del soporte.

figura 6-4 asegure el cable de lectura al soporte colgante de sujeción

Figura 6-4 Asegure el cable de lectura al soporte colgante de sujeción

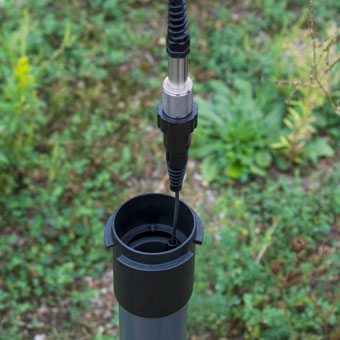

  1. Conecte el Levelogger al cable de lectura directa (consulte la guía del usuario del Levelogger para obtener más información, según se requiera). Conecte el cable de lectura directa al cable de lectura. Consulte la sección 2.4 para más detalles. Baje lentamente el(los) datalogger(s) dentro del pozo.

figura 6-5 conecte el cable de lectura directa y el levelogger

figura 6-5 conecte el cable de lectura directa y el levelogger

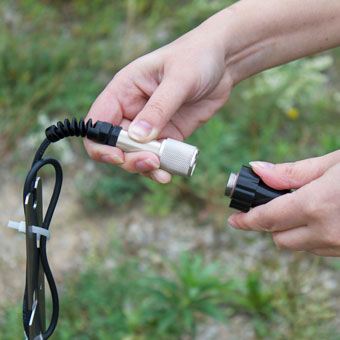

Figura 6-5 Conecte el cable de lectura directa y el Levelogger

  1. Baje el conjunto hasta que el soporte colgante de sujeción se asiente en el soporte de la base del tapa pozos.

figura 6-6 baje el conjunto dentro del pozo

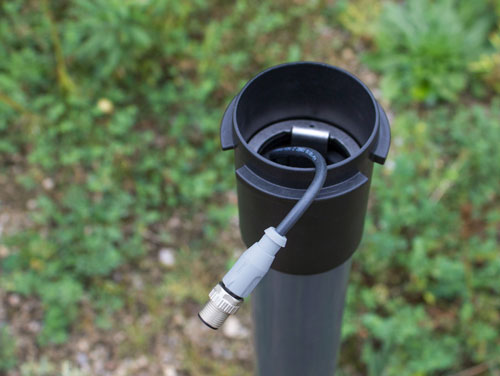

Figura 6-6 Baje el conjunto dentro del pozo



Nota:

Hay tres orificios en la parte superior del soporte colgante de sujeción que pueden utilizarse para asegurar la base del tapa pozos con tornillos.

  1. Conecte el extremo superior del cable de lectura al LevelSender (o al separador). Consulte la sección 2.4 para más detalles.

figura 6-7 conecte el cable de lectura al levelsender

figura 6-7 conecte el cable de lectura al levelsender

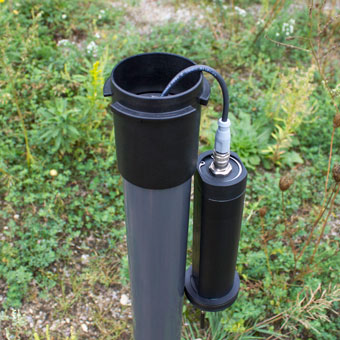

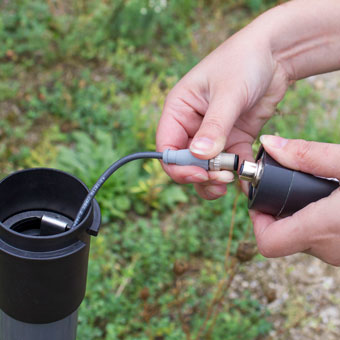

Figura 6-7 Conecte el cable de lectura al LevelSender



Nota:

Al proporcionar suficiente holgura en la parte superior del pozo, usted podrá levantar el LevelSender desde la base del tapa pozos, con la finalidad hacer espacio para un medidor del nivel de agua y realizar mediciones periódicas de profundidad a agua, sin alterar el(los) datalogger(s) de la posición en el fondo del pozo.

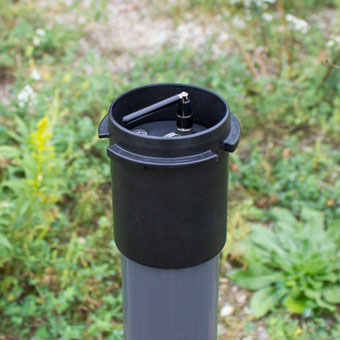

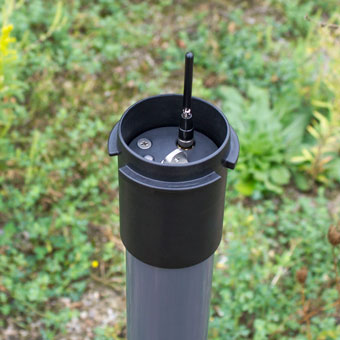

  1. Presione con cuidado el exceso del(los) cable(s) de lectura dentro del pozo, mientras baja el LevelSender hacia su posición. El LevelSender tiene costados planos para que de esta manera quepa al costado del soporte colgante de sujeción. El LevelSender se asentará en el soporte de la base del tapa pozos.

figura 6-8 baje el levelsender hacia su posición

figura 6-8 baje el levelsender hacia su posición

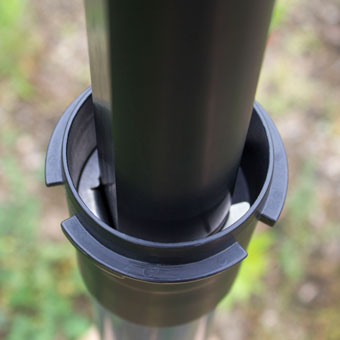

Figura 6-8 Baje el LevelSender hacia su posición

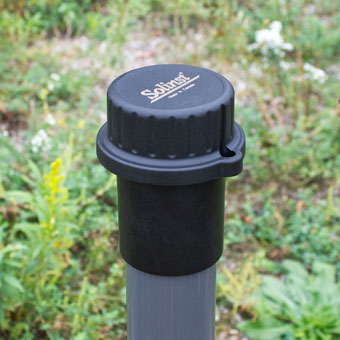

  1. Puede instalar el tapa pozos en la base del tapa pozos con la antena en posición curvada.

figura 6-9 instale el tapa pozos

figura 6-9 instale el tapa pozos

Figura 6-9 Instale el tapa pozos



Nota:

Consulte la guía del usuario del Levelogger para obtener detalles más específicos acerca de la instalación de los Leveloggers y Barologgers.



6.2 Ejemplos de instalación del LevelSender

figura 6-10 instalación de un solo levelogger

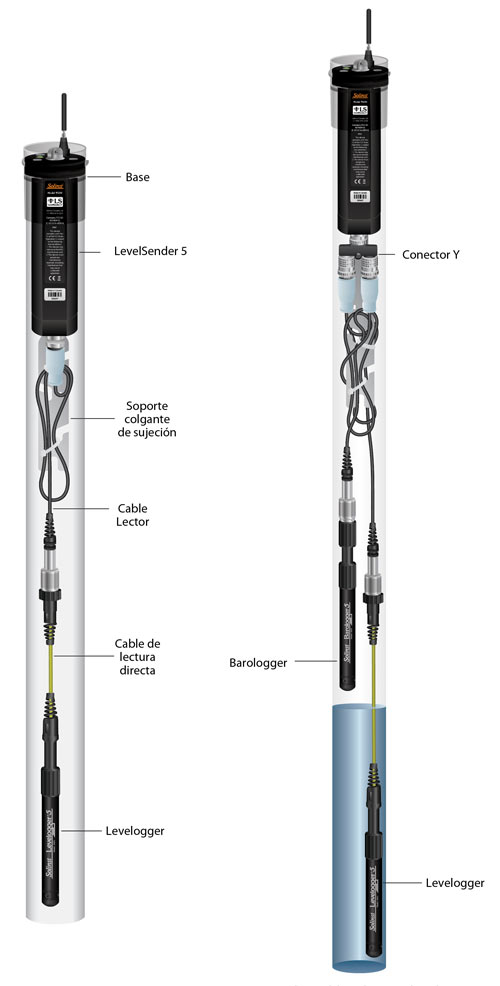

Figura 6-10 Instalación de un solo Levelogger

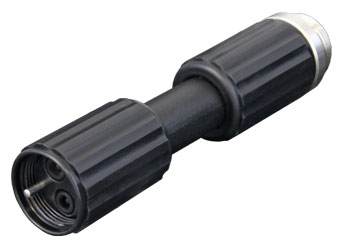

adaptador optico a lectura directa

Adaptador Optico a Lectura Directa

figure 6-11 instalación del levelogger y el barologger (con las conexiones del cable de lectura de forma escalonada)

Figure 6-11 Instalación del Levelogger y el Barologger (con las conexiones del cable de lectura de forma escalonada)



Nota:

Cuando se instala un Barologger, se puede utilizar un Adaptador Óptico en vez de un cable de lectura directa si no se requiere tener una longitud de cable para éste instrumento. Sin embargo, tenga en cuenta que es aconsejable instalar el Barologger en un ambiente de temperatura similar al del Levelogger, y debe suspenderse más allá de la línea de congelamiento además de situarlo a una profundidad a la cual no se presenten fluctuaciones drásticas de temperatura.



6.3 Instalación con el LevelVent

Solinst Levelvent instalación de conexión de configuración con el sistema de telemetría nivelesender

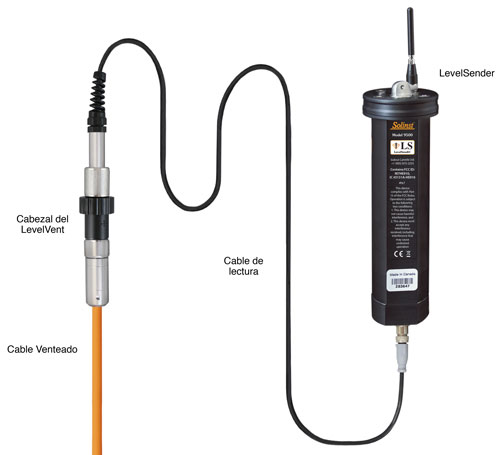

Figure 6-12 Instalación del LevelVent



Nota:

ver la Guía de Usuario de los Datalogger Venteados para detalles más específicos sobre la instalación apropiada de los LevelVent.



6.4 Instalación del AquaVent

Solinst Aquavent instalación de conexión de configuración con el sistema de telemetría nivelesender

Figure 6-13 AquaVent Installation



Note:

ver la Guía de Usuario de los Datalogger Venteados para detalles más específicos sobre la instalación apropiada de los AquaVent.

6.5 Consideraciones de la Antena

Usted debe considerar realizar una prueba de recepción de señal celular en el lugar de monitoreo antes de instalar el LevelSender. Puede hacer una prueba con su teléfono celular para ver la recepción.

En general:

1-2 barras significa una señal débil y pueden presentarse problemas con la transmisión de la data. Se debe considerar una antena alternativa o añadir un cable de extensión para instalar la antena por fuera del recinto destinado para el LevelSender. Si es posible, re-ubicar la localización donde haya una mejor señal en el sitio del monitoreo.

Nota:

El tipo de recinto que se este considerando puede afectar la recepción de la señal, por ejemplo, una caja protectora de acero puede causar interferencia a la señal. Instalar la antena por fuera de la caja corrige este inconveniente.

3-4 barras significa una señal buena a excelente – no debe haber problemas de transmisión.
