2.4 Conexión de dataloggers

Cada LevelSender tiene un puerto único para conectar un datalogger. Un separador opcional permite conectar un segundo datalogger.

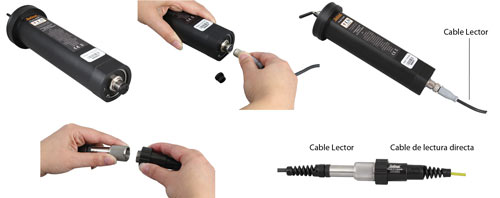

2.4.1 Conectando los Leveloggers

Los Leveloggers se conectan al LevelSender con un cable de lectura de 3 pies (91 cm) de longitud conectado al cable de lectura directa del Levelogger.

Para conectar el cable de lectura a la estación LevelSender, retire la tapa anti-polvo negra de la conexión del LevelSender, alinee los orificios en los conectores, presione el conector del cable de lectura dentro de la conexión del LevelSender y atornille el cable de lectura en el LevelSender hasta que esté ajustado con los dedos. Conecte el otro extremo del cable de lectura al extremo de la parte superior del cable de lectura directa del Levelogger.

Nota:

Se puede utilizar un Adaptador Óptico a cambio de un cable de lectura directa para instalar un Barologger. El Adaptador no se puede sumergir.

Nota:

Consulte la guía del usuario del Levelogger para obtener más información acerca de la conexión de los cables de lectura directa con su Levelogger.

conexión de leveloggers a levelsender

Figura 2-5 Cómo conectar los Leveloggers

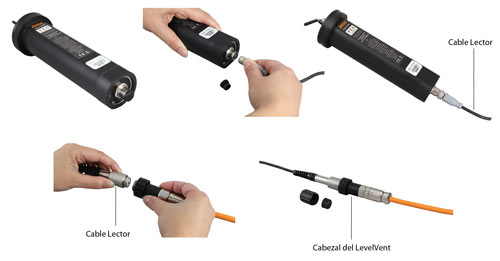

2.4.2 Conexión con LevelVent

El LevelVent se conecta al LevelSender por medio de un Cable Lector de 3 pies de longitud conectado al Cabezal del LevelVent.

Para conectar el Cable Lector a la estación LevelSender, remueva la tapa negra en el conector del LevelSender, alinie los agujeros en los conectores, empuje el conector del Cable Lector en la conexión del LevelSender y enrosque el Cable Lector en el LevelSender hasta que quede bien ajustado. Conecte el otro extremo del Cable Lector al Cabezal del LevelVent.

Nota:

ver las Guías de Usuario de Levelogger y Dataloggers Venteados para más información sobre los dataloggers.

conectar el datalogger de nivel de agua ventilado solinst levelvent al sistema de telemetría levelender

Figure 2-6 Conectando un LevelVent



2.4.3 Conectando un AquaVent

El AquaVent se conecta al LevelSender mediante un cable de lectura (Reader Cable) de 3 pies de longitud al cable conector del cabezal del AquaVent.

Para conectar el cable de lectura (Reader Cable) a la estación LevelSender, remueva la tapa negra protectora de polvo de la conexión, alinear los orificios con los conectores y conectar (empujar) el cable de lectura (Reader Cable) y luego apretar hasta que se sienta firme. Conecte el otro extremo del cable de lectura (Reader Cable) al cable conector del cabezal del AquaVent.

Nota:

ver las Guías de Usuario de Levelogger y Dataloggers Venteados para más información sobre los dataloggers.

conectar el registrador de datos de agua subterránea ventilada solinst a un sistema de telemetría levelender

Figura 2-7 Conectando un AquaVent

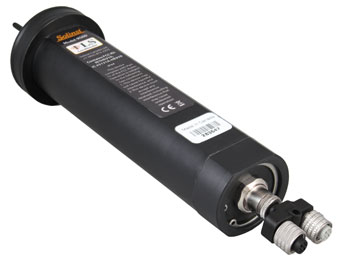

2.4.4 Separadores

Los separadores permiten conectar dos dataloggers a cada LevelSender. Para conectar un separador al LevelSender, retire la tapa anti-polvo negra, alinee los orificios en los conectores y atornille el separador en la conexión del LevelSender hasta que esté ajustado con los dedos. Los cables de lectura se conectan a los separadores de la misma manera en la que estos se conectan directamente al LevelSender.

figura 2-6 conexión de separadores

figura 2-6 conexión de separadores

Figura 2-8 Conexión de separadores



Nota:

Cuando use un separador, los dataloggers se identificarán con el número 1 o 2 en el software del LevelSender. Los números se etiquetarán directamente en el separador.
