Desmontaje, Descontaminacion y Reensamblado

Descontaminación

Nota:

  1. Cumpla siempre con las pautas locales y los protocolos estándar.
  2. No use acetona en los o-rings.
  1. Desmonte la bomba completamente.
  2. Lave todos los componentes de la bomba con un jabón o detergente sin fosfatos suave.
  3. Enjuague todos los componentes cuidadosamente con agua desionizada y seque.
  4. Reemplace los o-rings gastados, según se necesite, y vuelva a montar.
  5. El interior de la bomba se puede limpiar sin desmontar enjuagando con solución de limpieza a través de la admisión de la bomba. Después de retirar el filtro de la bomba y el retén del filtro, use una bomba peristáltica conectada a la placa inferior para impulsar la solución de limpieza a través de la bomba. Luego enjuague el interior con agua desionizada.

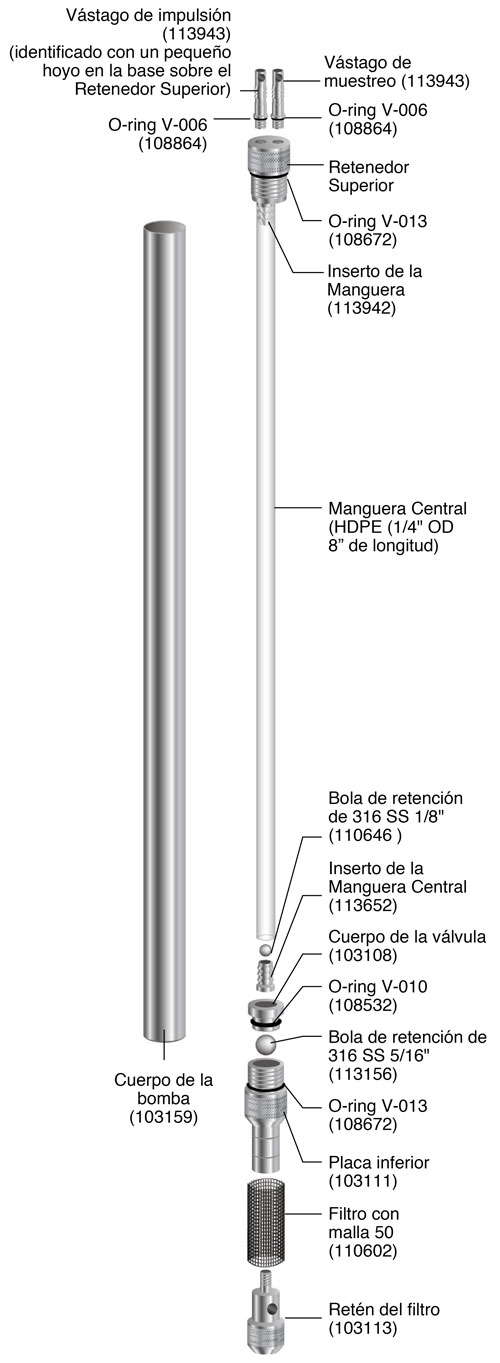

Desmontaje de la bomba

  1. Desenrosque y remueva la platina inferior del cuerpo de la bomba.
  2. Desenrosque el Filtro Retenedor de la platina inferior y remueva la Malla del Filtro.
  3. Empuja para remover el Cuerpo de la Válvula del Retenedor Inferior. Sea cuidadoso en no perder la válvula de cheque que se localiza adentro.
  4. Remueva el cuerpo de la bomba desenroscándola del Retenedor Superior.
  5. El inserto en la manguera es un acople de tipo rugoso; para removerlo, corte la manguera central de 1/4" OD HDPE a lo largo y directamente por encima del acople. Sea cuidadoso de no perder la pequeña válvula de cheque que se localiza adentro. Corte cualquier remanente de manguera en el acople.
  6. Corte la manguera central de 1/4" OD HDPE a lo largo del acople rugoso que esta justamente por debajo del Retenedor Superior. Sea cuidadoso de no perder la pequeña válvula de cheque que se localiza adentro. Corte cualquier remanente de manguera en el acople.



Reensamblaje de la bomba

  1. Deslice la Malla del Filtro por encima del Retenedor del Filtro hasta que ajuste y selle.
  2. Enrosque el Retenedor del Filtro en la platina inferior y hasta que las partes estén ajustadas. No use herramientas, solamente ajústelas con la fuerza de la mano.
  3. Coloque la válvula de cheque de Acero Inoxidable dentro de la platina inferior.
  4. Inserte el cuerpo de la válvula dentro de la parte superior de la platina inferior. Empuje hasta pasar el anillo y el cuerpo de la válvula este firmemente ajustado.
  5. Empuje la manguera central dentro del acople rugoso de manguera que esta en el Retenedor Superior. Empuje la manguera a lo largo de todo el acople rugoso.
  6. Inserte la válvula de cheque de acero inoxidable más pequeña dentro de la manguera central.
  7. Empuje el inserto en el extremo inferior de la manguera central.
  8. Deslice el cuerpo de la bomba por encima de la manguera central y enrosque en el Retenedor Superior hasta que el anillo de sello se ajuste firmemente.
  9. Enrosque la Platina Inferior con el Cuerpo de la Válvula y el Retenedor de Filtro en el Cuerpo de la Bomba y hasta que el anillo de sello quede ajustado.
