Nivel para aguas Marcaciones con Laser y Principios de Operacion

solinst indicadores de nivel de agua indicadores de nivel de agua de cable coaxial mediciones del nivel del agua niveles de agua medida en tubos estrechos de diámetro indicadores de nivel de agua mediciones del nivel del agua láser marcado indicadores de nivel de agua 1/100 ft marcas marcas mm medidores de nivel de agua image

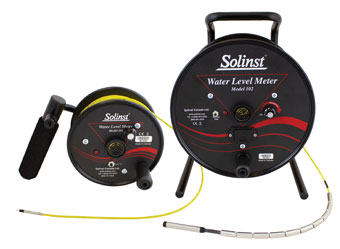

El modelo Solinst 102 Medidor de Nivel de Aguas esta diseñado para medir niveles de agua en piezometros y tubos de diámetros reducidos o donde existe la necesidad de tener cable flexible que permita ser introducido al lado de otra instrumentación ya colocada en pozos (por ejemplo bombas).

Solinst también tiene disponible el modelo 101 y 101B Medidor de Niveles de Agua suministrado con cinta plana de fácil lectura y también fácil de reparar (ver ficha técnica del modelo 101).



Principios de Operación

El Modelo 102 Medidor Nivel de Aguas se puede suministrar con una de dos sondas de diámetro pequeño conectadas a un cable coaxial de diámetro angosto el cual va montado en un carrete resistente de diseño ergonómico. En el plato frontal se encuentra una gaveta de fácil acceso que aloja una bateria de 9V. Cuando la sonda entra en contacto con el agua se completa el circuito, enviando una señal al carrete que activa alarmas visual y sonora. El nivel del agua se determina tomando una lectura directamente sobre el cable en el tope del borde de la tubería del pozo o barreno.

El control de sensibilidad permite que se pueda reducir el volumen de la alarma auditiva o apagarla cuando hay agua en cascada, y garantiza una señal alta o baja en condiciones de baja conductividad.



Cable Marcado con Laser

El cable coaxial tiene una chaqueta de polietileno duradera con marcaciones permanentes y precisas hechas con láser cada 1/100 de pie o cada milímetro.

El cable se enrolla con facilidad, permanece flexible, y cuelga recto en el pozo. Se suministra en longitudes desde 100 a 1000 pies (30m – 300m).

Un cable conductor de cobre enamallado brinda fleixibilidad y un cable central trenzado de acero inoxidable brinda resistencia. Es fácil de reparar y empalmar.


solinst indicadores de nivel de agua indicadores de nivel de agua de cable coaxial mediciones del nivel del agua niveles de agua medida en tubos estrechos de diámetro indicadores de nivel de agua mediciones del nivel del agua láser marcado indicadores de nivel de agua 1/100 ft marcas marcas mm medidores de nivel de agua image

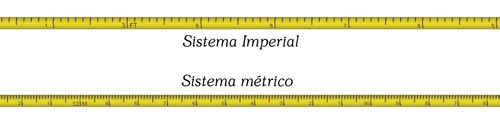

Sistema Imperial

Sistema métrico

solinst indicadores de nivel de agua indicadores de nivel de agua de cable coaxial mediciones del nivel del agua niveles de agua medida en tubos estrechos de diámetro indicadores de nivel de agua mediciones del nivel del agua láser marcado indicadores de nivel de agua 1/100 ft marcas marcas mm medidores de nivel de agua image

Marcaciones en mm o 1/100 de pie
