2.5 Implementación

2.5.1 Instalación del Levelogger

La App Interface de Levelogger se conecta con el extremo superior de un cable de lectura directa, que tiene un Levelogger conectado en el extremo óptico. Para conectar la App Interface de Levelogger al cable de lectura directa, simplemente sostenga el extremo superior del cable de lectura directa y enrosque el acoplamiento de la App Interface de Levelogger en el cable de lectura directa. La conexión roscada está diseñada para ser estable cuando se instala en un cable de lectura directa en un conjunto de tapa para pozo de 2" de Solinst. Para obtener más información sobre el cable de lectura directa y el conjunto de tapa de pozo de 2", consulte la Guía del usuario de Levelogger.

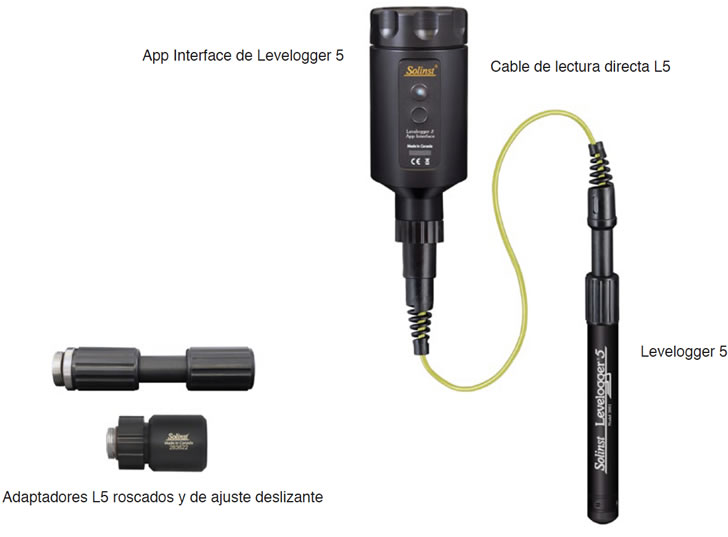

conexión de la interfaz de la aplicación levelogger de solinst al cable de lectura directa y al levelogger edge

Figura 2-3 Conexión de la App Interface de Levelogger a un cable de lectura directa


Nota:

el Lector Directo a Adaptador Óptico está disponible para conectar su Levelogger App Interface directamente a un datalogger. También tenemos disponible el Acople de Deslizamiento o Empuje.



2.5.2 Instalación con el LevelVent

El Levelogger App Interface se conecta directamente al Cabezal del LevelVent. Para conectar el Levelogger App Interface al Cabezal, simplemente sostenga el Cabezal y enrosque el acople de rosca del Levelogger App Interface al Cabezal. La conexión de rosca está diseñada para mantenerse estable cuando el Cabezal esta instalado dentro de una Tapa de Pozo de 2" Solinst. Para más información del Cabezal del LevelVent y la Tapa de Pozo de 2", refiérase a la Guía de Usuario de Datalogger Venteados.

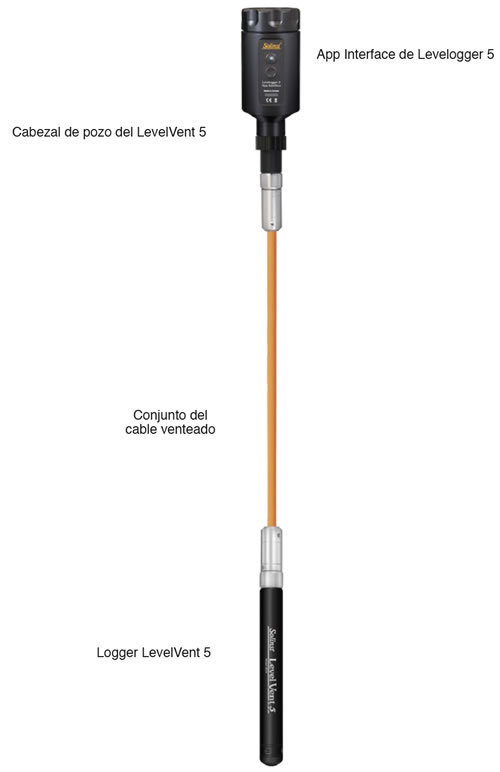

figura 2-4 conexión de la interfaz de la aplicación levelogger a levelvent wellhead

Figura 2-4 Conectando el Levelogger App Interface al Cabezal del LevelVent



2.5.3 Instalación del AquaVent

El Levelogger App Interface se conecta con el Cable Conector del App, el cual se conecta al Cabezal de Pozo AquaVent. Para conectar el Levelogger App Interface al Cable Conector, simplemente sostenga el extremo del cable conector y enrosque el acople del Levelogger App Interface al Cable Conector. El otro extremo del Cable Conector se conecta al puerto de 10 pines (Protocolo Solinst) a un lado del Cabezal de Pozo AquaVent. Ver la Guía de Usuario de Datalogger Venteados para más detalles.

Nota:

mientras el AquaVent se está comunicando con el Levelogger App, el Cabezal SPX va a ignorar o da una respuesta en tiempo fuera para cualquier solicitud que ocurra al mismo tiempo si está conectado a una red a través de MODBUS o SDI-12.

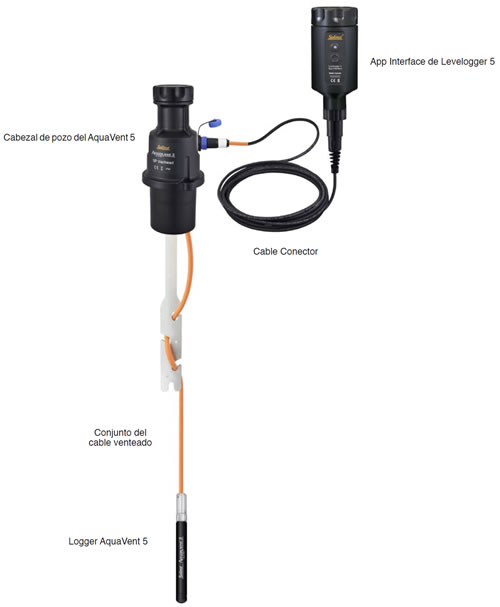

conexión de la interfaz de la aplicación levelogger a aquavent wellhead

Figura 2-5 Conectando el Levelogger App Interface al Cabezal AquaVent
