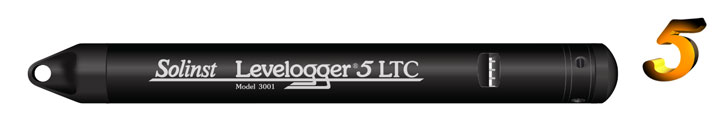

El LTC Leveloger Edge muestrea conductividad, niveles de agua y temperatura. Combina un datalogger, batería para 8 años, sensor de presión Hastelloy, detector de temperatura y sensor de conductividad todo dentro de una carcasa hermética, de 7/8" x 7.5" (22mm x 190mm). Un revestimiento de cerámica y titanio PVD protege la carcasa contra la corrosión. El sensor de conductividad es un sensor de 4 electrodos de platino con capacidad de autorango. Con un mantenimiento mínimo, el LTC Levelogger Edge sellado es simple de limpiar y calibrar, inclusive en el campo. Mediante el uso del Levelogger Series Software, puede mostrar la conductividad, temperatura y nivel de agua compensado por temperatura.
Características:
- Sensor de presión Hastelloy resistente a la corrosión
- Revestimiento de PVD de cerámica de titanio
- Sensor de conductividad de platino con 4 electrodos
- Calibración de conductividad de punto único o múltiple
- Opciones de compensación de datos básicas y avanzadas
| Sensor de nivel: | Dispositivo de silicio piezosensible con sensor Hastelloy |
|---|---|
| Rangos: | 5, 10, 20, 30, 100 y 200 m |
| Precisión: | ±0,05% FS |
| Resolución: | 0.001% FS a 0.0006% FS |
| Unidades de medición: | cm, m, pie, psi, kPa, bar (ºC, ºF) |
| Normalización: | Compensación automática de temperatura |
| Rango de compensación de temperatura: | 0 ºC a 50 ºC |
| Sensor de temperatura: | Detector de platino para temperatura de resistencia (RTD) |
| Precisión: | ±0,05 ºC |
| Resolución: | 0,003 ºC |
| Sensor de conductividad: | Platino de 4 electrodos |
| Rango total: | 0 a 100.000 μS/cm |
| Rango calibrado: | 50 a 80.000 μS/cm |
| Precisión: | ±1% 5,000 µS/cm - 80,000 µS/cm; mayor de ±2% o 15 µS/cm desde 80 µS/cm - 5,000 µS/cm |
| Resolución: | ±0,1 μS/cm |
| Rango de compensación de temperatura: | 0 ºC a 50 ºC |
| Normalización: | Conductancia específica a 25 °C |
| Vida útil de la batería: | 8 años (1 lectura cada 5 minutos) |
| Precisión del reloj: | ±1 minuto/año (-20 ºC a 80 ºC) |
| Temperatura de funcionamiento: | de -20 ºC a 80 ºC |
| Máximo de lecturas: | 27.000 conjuntos de lecturas en la memoria FRAM |
| Memoria: | Modo finita o continuo |
| Comunicación: | Infrarrojo óptico: USB, RS-232, SDI-12 |
| Tamaño: | 7/8" x 7,5" (22 mm x 190 mm) |
| Peso: | 7,05 onzas (200 gramos) |
| Resistencia a la corrosión: | Revestimiento de PVD de cerámica de titanio |
| Materiales en contacto con agua: | Platino, Hastelloy, acero inoxidable 316L, Delrin®, Viton®, revestimiento de PVD de cerámica de titanio |
| Modo de muestreo: | Lineal, Evento y seleccionable por el usuario con Modo de repetir, Inicio futuro, Detención futura, Visualización en tiempo real |
| Índices de medición: | 2 segundos a 99 horas |
| Compensación barométrica: | Asistente de software y Barologger Edge |
| Modelo LTC | Escala Completa (FS) | Precisión | Resolutión |
|---|---|---|---|
| M5, C80 | 5 m (16.4 ft.) | ± 0.3 cm (0.010 ft.) | 0.001% FS |
| M10, C80 | 10 m (32.8 ft.) | ± 0.5 cm (0.016 ft.) | 0.0006% FS |
| M20, C80 | 20 m (65.6 ft.) | ± 1 cm (0.032 ft.) | 0.0006% FS |
| M30, C80 | 30 m (98.4 ft.) | ± 1.5 cm (0.064 ft.) | 0.0006% FS |
| M100, C80 | 100 m (328.1 ft.) | ± 5 cm (0.164 ft.) | 0.0006% FS |
| M200, C80 | 200 m (656.2 ft.) | ± 10 cm (0.328 ft.) | 0.0006% FS |
Operación intuitiva
El asistente de datos y calibración lo guiará a través del proceso de calibración y la compensación barométrica para proporcionarle los datos corregidos.
El software del Levelogger le permite programar fácilmente sus preferencias, descargar y mostrar datos en formato de gráfico o tabla y también exportarlos a otros programas. La opción Real Time View (Visualización en tiempo real) le permite ver de forma inmediata las lecturas en vivo de conductividad, nivel de agua y temperatura.
Los leveloggers son fáciles de emplear; la instalación se puede realizar con cables de lectura directos o con suspensión de cable o soga. El LTC Levelogger Edge es compatible con el protocolo SDI-12 utilizando el cable de interfaz SDI-12 de Solinst.
Los datos pueden descargarse en el campo con el dispositivo USB de transferencia de datos DataGrabber™ o a través de Bluetooth® con el dispositivo App Interface de Levelogger. El LTC Levelogger Edge también es compatible con el sistema de telemetría LevelSender 9500 que está diseñado para enviar datos de manera inalámbrica a través de correo electrónico o SMS.
Aplicaciones
- Monitorización de intrusión de agua salada y salinización del suelo
- Monitorización y estudios de remediación de pluma de contaminación
- Monitorización de lixiviados de rellenos sanitarios, residuos de minería, sitios de almacenamiento de desechos y más
- Monitorización de escorrentía agrícola y de agua de tormentas
- Pruebas de trazadores
Malla contra incrustación biológica
Una malla contra incrustación biológica opcional puede proveer protección extra para los sensores de presión y conductividad del LTC Levelogger Edge en entornos adversos.
Cuando un LTC Levelogger Edge se emplea durante un período prolongado, existe el riesgo de incrustaciones biológicas en el sensor de presión o en la celda de conductividad, lo que puede comprometer sus lecturas.
La malla contra incrustación biológica está diseñada para reducir la acumulación no deseada de microorganismos, plantas, algas u organismos como percebes y mejillones en los sensores del instrumento. La malla contra incrustación biológica consiste en una manga de Delrin envuelta en alambre de cobre. Simplemente se desliza sobre el extremo del sensor de un LTC Levelogger Edge, donde se mantiene en su lugar mediante sujeción por compresión.
Debido a las características naturales contra la incrustación biológica del cobre, la malla contra incrustación biológica es una opción rentable para prolongar el tiempo durante el cual se puede emplear un LTC Levelogger Edge. Reduce las visitas al sitio y el tiempo dedicado a limpieza de los Leveloggers, además de mejorar el rendimiento a largo plazo, asegurando mediciones precisas del sensor.

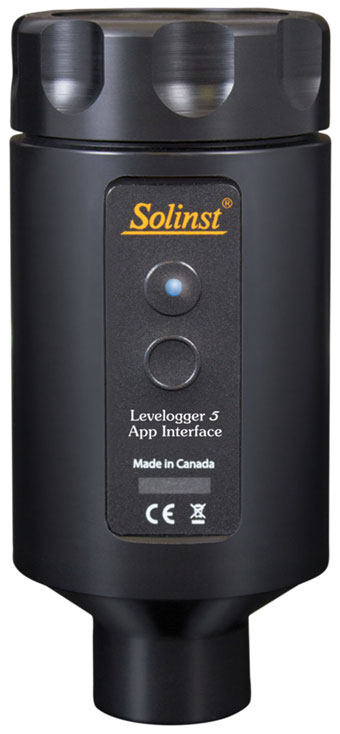

App e Interface de Levelogger
La App Levelogger de Solinst está diseñada para comunicarse con los dataloggers de Solinst a través de un dispositivo inteligente. Las opciones de programación incluyen el inicio/ detención, descarga de datos, muestreo lineal y en tiempo real, inicio/detención futuros y coordenadas GPS.
El App Interface de Levelogger usa la tecnología inalámbrica Bluetooth® para conectarse con su dispositivo inteligente que ejecuta la App Levelogger de Solinst. Use nuestro App Interface de Levelogger y un cable de lectura directa de Solinst para comunicarse con el Levelogger de un pozo y enviar archivos de datos por correo electrónico desde el campo (vea las fichas técnicas de la App e Interface Levelogger del modelo 3001 de Solinst).
Conveniente e intuitivo
- La App está disponible de forma gratuita
- Descarga datos en el campo
- Opciones de muestreo lineal y en tiempo real

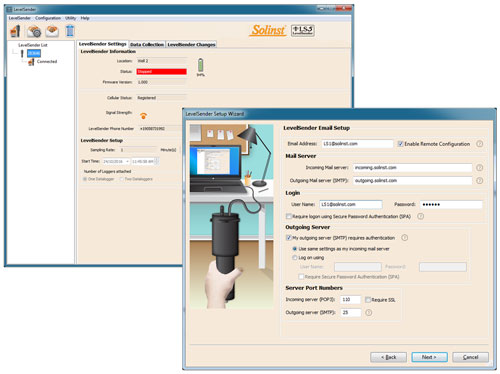

Sistemas de telemetría LevelSender
Añade telemetría celular a su LTC Levelogger Edge de manera instantánea y lo conecta a un Level- Sender modelo 9500. Envía datos a través de correo electrónico o SMS de las estaciones remotas a la ubicación deseada. El Level- Sender simplifica la configuración de telemetría trabajando con los cables de lectura directa de Solinst y es compatible con la línea de productos de la serie completa de Levelogger.
