Instrucciones de funcionamiento de la bomba de vejiga de 1,66”

Principios de funcionamiento

Cuando se coloca la bomba de vejiga Solinst en un pozo o perforación, el agua se eleva dentro de la vejiga y la tubería de muestreo hasta el nivel estático. Se suministra nitrógeno o aire comprimido a la bomba a través de la tubería de impulsión mediante una unidad de control. La aplicación de presión hace que la vejiga se comprima y cierre la válvula de retención inferior, forzando el paso del agua de la vejiga a la tubería de muestreo.

Durante un ciclo de purga, se libera la presión de la tubería de impulsión. La vejiga vuelve a su estado inicial a medida que el agua vuelve a entrar en la bomba, mientras que la válvula de retención superior impide que el agua que ya se encuentra en la tubería de muestreo vuelva a caer en la vejiga. El ciclo de impulsión y purga proporciona un flujo de agua, cuya velocidad puede ajustarse para la purga o el muestreo.

Notas:

  1. La profundidad máxima para la bomba de vejiga de acero inoxidable la operación está a 500 pies (150 m) por debajo del nivel del suelo.
  2. NO exceda una presión de operación de 250 psi.
  3. Se recomienda el filtro externo 464 (# 112832), si usando un compresor para operar la bomba de vejiga.



Operación de la Bomba

Portátil: La bomba se conectará a un tubo doble de 1/4 "de diámetro exterior unido por saltos, montado en un carrete.

  1. Para alojar el tubo de muestreo de 1/4", inserte el adaptador de compresión de 1/4" en el racor de la línea de muestreo de 3/8". Es posible que haya que aflojar primero la tuerca del racor de 3/8" y apretarla después de insertar el adaptador de 1/4" (véase al dorso).
  2. Empuje los insertos de la tubería en la tubería y en los accesorios de compresión de accionamiento y muestreo de la bomba de vejiga. Es posible que haya que aflojar las tuercas del accesorio de compresión antes de insertar la tubería. Apriete la tuerca 1-1/4 vueltas más allá del apriete con los dedos para obtener un sellado adecuado (véase al dorso).
  3. Baje la bomba de vejiga montada al pozo, utilizando una cuerda de Kevlar o una línea de seguridad de acero inoxidable conectada al perno de argolla de la bomba. La línea de seguridad Solinst modelo 103 puede utilizarse para este fin.
  4. Conecte la línea de suministro con el filtro externo 464 opcional desde la fuente de gas comprimido a la unidad de control. La línea de transmisión se conecta desde la unidad de control al carrete (las líneas de transmisión y suministro vienen con la unidad de control 464).
  5. Conecte una línea de muestra corta (3 pies o 1 m) de 1/4" de diámetro exterior al conector de muestra en el carrete.

Dedicado: La tubería se corta a la longitud necesaria, según se requiera, para fijarla a un cabezal de pozo.

  1. Corta el tubo a la longitud deseada. Consulte el paso b) anterior para obtener instrucciones sobre la conexión de los tubos a la bomba.
  2. Conecte la línea de muestreo y la línea de transmisión al accesorio de empuje apropiado en la parte inferior del cabezal de pozo (vea el diagrama a la derecha para el uso de adaptadores y accesorios de empuje).
  3. Baje la bomba de vejiga dentro del pozo, usando un cordón de Kevlar o una línea de seguridad de acero inoxidable.Fije la línea de seguridad al gancho de suspensión en la parte inferior del cabezal de pozo. Empuje el cabezal de pozo hacia abajo firmemente sobre la carcasa del tubo ascendente.
  4. Conecte la línea de suministro con el filtro externo 464 opcional desde la fuente de gas comprimido a la unidad de control. La línea de transmisión se conecta desde la unidad de control al cabezal del pozo (las líneas de transmisión y suministro vienen con la unidad de control 464).
  5. Conecte una línea de muestra corta (3 pies o 1 m) de 3/8" de diámetro exterior al conector de muestra en el cabezal del pozo (consulte el diagrama a la derecha para ver el uso del accesorio a presión).

Para obtener instrucciones detalladas sobre el bombeo, consulte las Instrucciones de funcionamiento de la unidad de control Solinst Modelo 464.



Nota:

Los racores de tubo se basan en el uso de una línea de transmisión de 1/4 "y una línea de muestreo de 3/8". También se suministra un adaptador de 3/8" a 1/4", si se prefiere un tubo doble de 1/4" o cuando se usa un carrete portátil.



Configuración de muestreo portátil

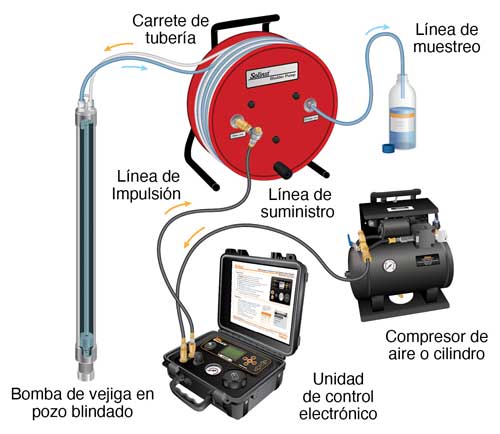

configuración del equipo portátil de muestreo de aguas subterráneas con bomba de vejiga solinst

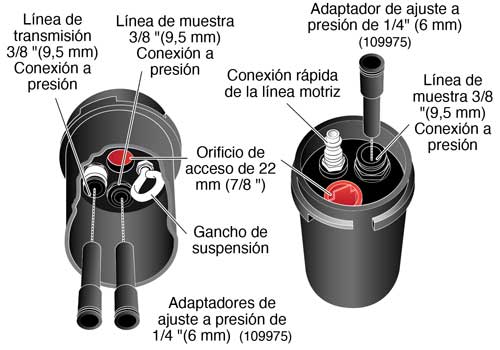

Configuración de cabezal de pozo dedicado (110227)

bombas de vejiga solinst muestreadores de vejiga para aguas subterráneas muestreo de COV bombas dedicadas bombas de muestreo dedicadas instrucciones de funcionamiento de la bomba de vejiga 103181 imagen



solinst bomba de vejiga cuarto de pulgada adaptador de ajuste a presión ilustración

Los cabezales de pozo vienen con tres adaptadores de ajuste a presión de 1/4" para que se pueda usar tubería de 1/4" o 3/8", según se prefiera. Para fijar el tubo, basta con empujarlo en el racor.

Para soltar el tubo, empuje hacia abajo en ambos lados del anillo superior y tire del tubo hacia fuera.



Adaptador de línea de transmisión opcional (107117)

Conexión rápida de la línea motriz "Estilo M"

bomba de vejiga solinst adaptador opcional de la línea de impulsión

Línea de transmisión Conexión a presión de 1/4 "(6,4 mm)

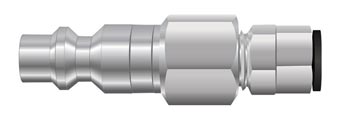

Cuando la bomba de vejiga se despliega sin cabezal de pozo ni carrete de tubería, utilice un adaptador de línea de impulsión para permitir la conexión del accesorio de conexión rápida de la línea de impulsión desde la Unidad de Control a la tubería de la bomba de la línea de impulsión.
