7.2 Manipulación del gráfico y función de zoom

Para realizar la función de Zoom In (acercar) en el gráfico, haga clic en .

Para realizar la función de Zoom Out (alejar) en el gráfico, haga clic en . Haga clic en para deshacer todas las funciones de zoom.

Las funciones de zoom también pueden usarse para seleccionar datos en el gráfico.

Nota:

Haga clic derecho y arrastre el mouse para explorar el gráfico de datos.

Haga clic en para abrir el diálogo de Opción de gráfico. La Figura 7-6 muestra el Diálogo de gráfico.

Nota:

Debido a que los Rainloggers tienen un solo canal de datos, no tendrán opciones de gráfico.

solinst leveloggers manipulación de gráfico y función del zoom manipulación de gráfico del software del levelogger función del zoom del gráfico del levelogger gráficos opciones de línea opciones de gráfico título y ventana de eje ventana de selección de canal opción de selección de canal image

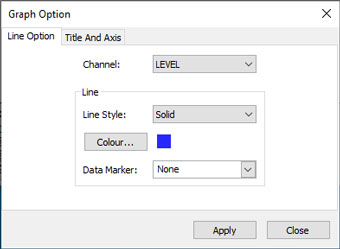

Figura 7-6 Ventana de opción de línea



La Opción de línea se usa para ajustar el estilo y el color de la línea en el gráfico de cada canal. También puede seleccionar la forma del marcador de datos o eliminar el marcador de datos.

solinst leveloggers manipulación de gráfico y función del zoom manipulación de gráfico del software del levelogger función del zoom del gráfico del levelogger gráficos opciones de línea opciones de gráfico título y ventana de eje ventana de selección de canal opción de selección de canal image

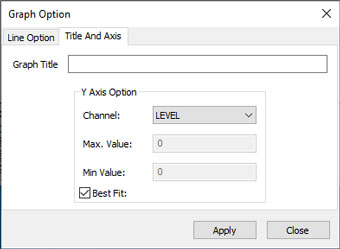

Figura 7-7 Ventana de Opción de título y eje



La opción Título y Eje se usa para ingresar el título del gráfico y cambiar la etiqueta del eje Y o escala seleccionado por el usuario. Marque la casilla Best Fit (mejor adaptación) para que el software determine la escala que mejor se adapte. Si no se marca la casilla Mejor adaptación, el usuario tiene que ingresar un valor máximo y mínimo del canal seleccionado. El eje X es la hora del registro.

Existe la opción para mostrar los gráficos de Combined Plot (diagrama combinado) o gráficos de Separated Plot (diagrama separado) de los datos. Si elige Diagrama combinado, se mostrarán los datos de cada uno de los canales en un solo gráfico. La opción Diagrama separado mostrará un gráfico aparte para cada canal de datos.

solinst leveloggers función de zoom y manipulación de gráficos software de levelogger manipulación de gráficos gráfico de levelogger función de zoom gráficos de opciones de línea opciones de gráfico ventana de título y eje ventana de selección de canal imagen de opción de selección de canal

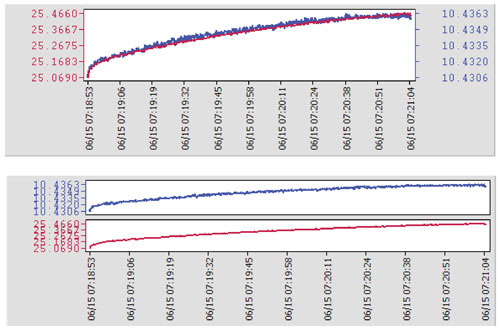

Figura 7-8 Gráficos de diagrama combinado y separado



También existe la opción de visualizar más de un gráfico a la vez. Haga clic y arrastre la pestaña del Nombre de archivo y suéltela cuando vea un área sombreada sobre la ventana para abrir un gráfico separado de ese archivo de datos. Puede ver cualquier cantidad de gráficos a la vez y adaptar el tamaño de la ventana según sea necesario.

solinst leveloggers función de zoom y manipulación de gráficos software de levelogger manipulación de gráficos gráfico de levelogger función de zoom gráficos de opciones de línea opciones de gráfico ventana de título y eje ventana de selección de canal imagen de opción de selección de canal

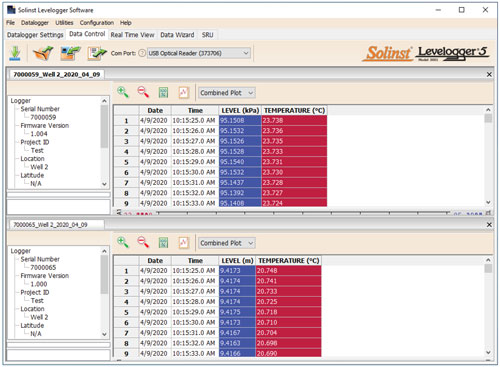

Figura 7-9 Vista de dos gráficos
