4.0 Montaje del sistema

Se debe asignar a una persona como "líder del equipo" para la instalación. Este líder de equipo es fundamental para dirigir y asegurar de que los componentes del sistema se instalen en la secuencia correcta. El líder del equipo mantendrá un registro "a medida que se instala" del sistema de niveles múltiples.

Nota:

Es más probable que un sistema de alrededor de 100 pies (30 m) debajo del agua requiera agregar agua a la cuerda del encamisado durante la instalación para que el sistema contrarreste la flotabilidad (consulte la Sección 8.0).

Ordene y agrupe todo el equipo para cada sistema por separado cerca de la perforación. Realice un inventario y registre cada pieza como se propone para el sistema en el Registro de campo de instalación del sistema Waterloo (consulte Anexo I, por ejemplo).

Desembale los transductores (opcionales) de cuerda vibrante (VWT) y sumérjalos en agua. Preferiblemente sumérjalos en la perforación o en un balde de agua cuya temperatura sea similar a la del agua subterránea de la perforación. Necesitan estabilizarse antes de obtener su lectura de "valor cero" individual (cabezal/presión) (consulte la Sección 6.2).

Nota:

Cuando se usan sellos mecánicos, el agua dentro de la cuerda del encamisado no debe exceder el nivel estático del agua de la perforación durante la instalación.

Sobre la superficie de suelo que sea más adecuada, mida y marque una línea desde la perforación que sea un 10% más larga que la profundidad hasta el puerto más profundo. Por ejemplo, si el puerto más profundo está a 100 pies (30 m), mida y haga una marca de referencia a los 110 pies (~33 m). Ésta es su referencia inicial para cortar la tubería. Si fuera necesario, desenrolle una longitud de ~3 pies (1 m) de ancho de la polipelícula plástica (Visqueen) hasta esta marca.

Si lo usa, desenrosque y extienda el cable de soporte. El cable estirado será de alrededor de 5 pies (1,5 m) más largo que su plástico y marca de referencia.

Nota:

Si no emplea un cable de soporte, comience con el conector de la base cerca de la perforación y simplemente siga el registro del diseño para acoplar los componentes en secuencia.

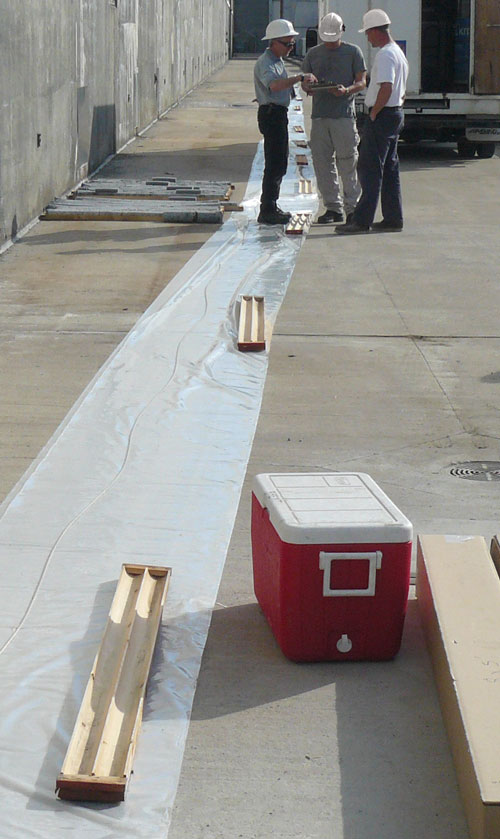

Disposición de plástico y cable de soporte SS (aquí se usan cajas con núcleo de madera para pesar el plástico)

Figura 4-1
Disposición de plástico y cable de soporte SS (aquí se usan cajas con núcleo de madera para pesar el plástico)



Nota:

Consulte la Sección 5.0 para obtener instrucciones sobre conexión de uniones y la Sección 6.0 para obtener información sobre conexión de tubería y/o cableado en cada puerto.

Para comenzar, sujete el conector de acero inoxidable de la base al extremo del cable de soporte más cercano a la perforación. Siguiendo la secuencia indicada en su registro de instalación, cada componente se coloca en el extremo más lejano del plástico y se enrosca sobre el cable de soporte, extremo de unión hembra primero y se vuelve a llevar hacia la perforación para conectar al componente previo. La Sección 5.0 trata sobre cómo conectar cada unión.

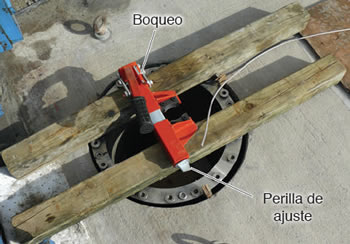

Una abrazadera de instalación sobre una perforación

Figura 4-2
Una abrazadera de instalación sobre una perforación

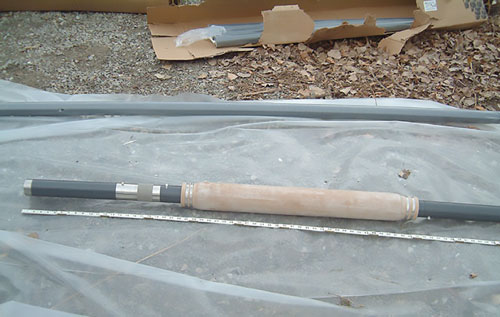

Sección de conector de la base, encamisado, puerto y sello mecánico

Figura 4-3
Sección de conector de la base, encamisado, puerto y sello mecánico

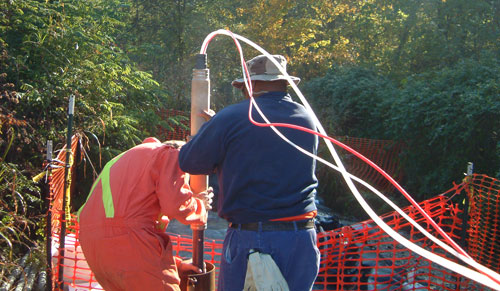

Sección inicial que se instala dentro del pozo

Figura 4-4
Sección inicial que se instala dentro del pozo



Cuando agregue cada puerto a la secuencia conectará la tubería de monitorización y/o transductor o bomba a utilizar en ese puerto. Cada componente sucesivo se enroscará sobre el cable de soporte y también la tubería de monitorización y el cableado a medida que se agreguen. La Sección 6.0 trata sobre las conexiones de puertos.

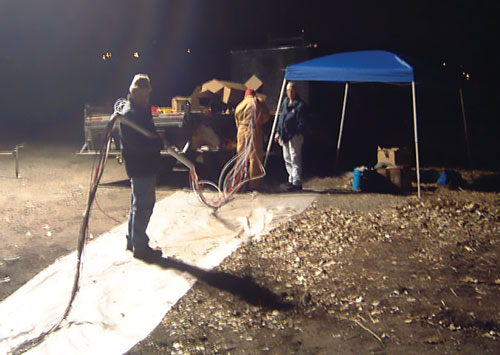

Sección de encamisado que se enrosca sobre la tubería de monitorización

Figura 4-5
Sección de encamisado que se enrosca sobre la tubería de monitorización



Una vez que se han montado al menos 5 pies (1,5 m) del sistema, inicie bajando el sistema en la perforación. Ajuste y bloquee la abrazadera de la instalación en este montaje para mantenerla en su lugar. El sistema ahora está colgando en la perforación y la abrazadera de instalación lo soporta.

Nota:

Para usar la abrazadera de instalación, deslice la barra desbloqueante hacia la posición de desbloqueo y abra la abrazadera levantando del mango. Ajuste el ancho de la mordaza por medio de la perilla de ajuste para que el encamisado se mantenga firme cuando se cierre la abrazadera. Coloque la barra de bloqueo en posición de bloqueo.

Continúe para instalar el sistema en la secuencia que se muestra en su registro, haciendo cada conexión como se describe en la siguiente sección. Asegúrese de registrar los componentes a medida que los monte sobre la perforación en el registro de instalación (consulte el Anexo I).
