6.2 Empleo del Levelogger

Figura 6-6 Conexión
del Levelogger a una
estación remota del STS



Figura 6-7 Conducto
protector blindado y
acople NPT en el
receptáculo del STS

Los dataloggers se instalan usando un cable de lectura directa enroscado en el cable de lectura que está conectado a uno de los cuatro terminales en la caja de distribución del STS.

Se necesitará retirar uno de los dos conectores NPT ubicados en la base del receptáculo de la estación remota (usando una llave Allen), un acople a prueba de las inclemencias del clima enroscado en su lugar. Los cables del lector se alimentan por medio de un conducto protector blindado (proporcionado con el sistema STS) y dentro de la base del receptáculo Nema 4X a través del acople a prueba de las inclemencias del clima. Los dos cables en el extremo del cable del lector se insertan dentro de los terminales etiquetados en la caja de distribución del STS. Se enrosca una tuerca en el acople a la fijación y selle el conducto protector blindado al receptáculo del STS. Un cable de lectura directa con el datalogger conectado se enrosca en el otro extremo del cable del lector.

Se pueden usar cabezales de pozo de lectura directa especialmente diseñados para emplear Leveloggers en un pozo. El cable de lectura directa se enrosca al Levelogger, mientras el enchufe en el extremo opuesto del cable se coloca dentro del cabezal de pozo de lectura directa. El cable del lector se enrosca en el cable de lectura directa en el cabezal de pozo. Se puede perforar un orificio dentro del lateral del cabezal de pozo y enroscar un acople en el orificio. Los cables del lector se alimentan por medio del acople y se enrosca una tuerca al acople para sellar el otro extremo del conducto protector blindado al cabezal de pozo.

Contacte directamente a Solinst para obtener más detalles sobre los cabezales de pozo diseñados especialmente.

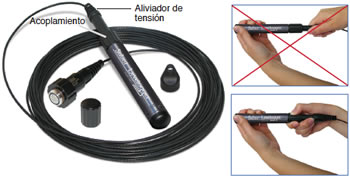

Al retirar un cable de lectura directa de un Levelogger, asegúrese de sólo girar el acople. Para evitar daños posibles, no gire el aliviador de tensión en el cable de lectura directa.



Figura 6-8 Forma correcta de retirar un cable de lectura directa de un Levelogger
