Drive-Point Instrucciones piezómetros
Modelos 615, 615C, 615N, 615S y 615SN (con martillo deslizante)
ADVERTENCIA:
Antes de hundir en la tierra, asegúrese de que esté libre de servicios subterráneos para evitar cables, líneas de gas, tuberías, etc.

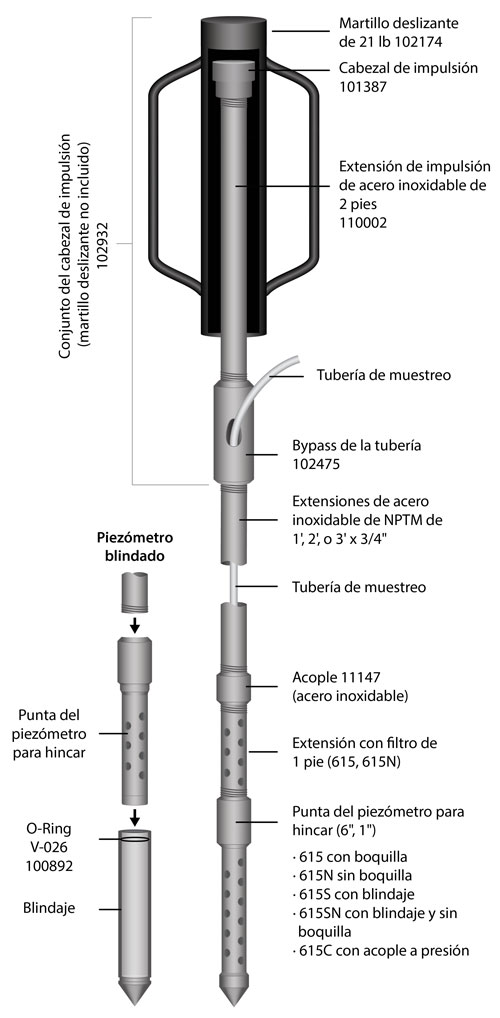

Lista de componentes
- Punta del piezómetro para hincar
- Extensiones con filtro
- Extensiones (adecuadas para alcanzar la profundidad requerida)
- Acoplamientos (uno por cada extensión)
- Martillo deslizante manual
- Tubería del piezómetro (adecuada para alcanzar la profundidad requerida)
- Conjunto del cabezal de impulsión (soldado) Incluye: cabezal de impulsión, extensión de impulsión y desvío de tubería
- Tapa de Delrin (11148)
Instalación con un martillo deslizante manual
Nota:
Los piezómetros para hincar están diseñados para instalaciones de un solo uso (temporales o permanentes). No están diseñados para retirarse y reutilizarse.
- Asegúrese de que todos los componentes estén limpios antes de su uso.
- Si utiliza una tubería de piezómetro, córtela a la profundidad de la instalación propuesta más 5 pies (1,5 m) adicionales.
- Si utiliza un 615 o 615S, conecte la tubería de piezómetro con un diámetro exterior de 5/8" al acople con boquilla en la punta del piezómetro para hincar empujando firmemente hasta que la tubería llegue a la base del acople.
O, si utiliza un 615C, afloje el acople a presión e inserte la tubería del piezómetro de 1/4". Ajuste 1 vuelta y 1/4 después de apretar con la mano para asegurar correctamente la tubería en el acople. - Deslice un largo de caño de extensión sobre la tubería y enrósquelo firmemente a la punta del piezómetro para hincar. Ajuste con una llave Stillson.
Si utiliza un 615 o 615N no trabajará con tuberías. Simplemente enrosque el caño de extensión sobre la punta del piezómetro.
ADVERTENCIA:
Al conectar o retirar el desvío de la tubería es muy importante sostener la tubería para evitar que gire. Si no se sostiene la tubería puede desencajarse de la punta del piezómetro para hincar.
- Sostenga la tubería para evitar que gire, luego deslice el bypass de la tubería sobre la tubería y ajústelo firmemente sobre el caño de extensión, con la tubería extendida a través del orificio lateral.
- Deslice el martillo deslizante sobre el cabezal de impulsión y opere el martillo para hundir el dispositivo hasta aproximadamente 6" (15 cm) de la tubería de extensión, mientras que el bypass de la tubería permaneces sobre la superficie.
ADVERTENCIA:
Por motivos de salud y seguridad, se recomienda que se utilice solo un martillo deslizante adecuado para las instalaciones del piezómetro para hincar. Las mazas no son adecuadas y pueden ocasionar lesiones físicas graves.
- Retire el martillo, y mientras sostiene la tubería para evitar que gire, retire el conjunto del cabezal de impulsión.
- Deslice un acoplamiento sobre la tubería y ajuste firmemente sobre el caño de extensión anterior. Deslice el siguiente caño de extensión sobre la tubería y ajústelo bien.
- Repita los pasos del 5 al 9 hasta que alcance la profundidad de muestreo deseada.
- Corte la tubería del piezómetro para que esté al ras de la parte superior del caño de extensión. Sujete una tapa en la parte superior del piezómetro para completar la instalación.
Notas importantes sobre los piezómetros blindados
- Antes de hundir en la tierra, asegúrese de que el blindaje esté colocado firmemente y el o-ring esté asentado correctamente.
- Hunda el piezómetro una longitud igual a la profundidad deseada, luego retire para exponer la entrada.
- Hay disponibles blindajes de repuesto de 1 pie (102412) y 6" (104370) si vuelve a utilizar el piezómetro para hincar.
