Instalación e Inflado

Sello mecánico de caballete: instalación e inflado

Los sellos mecánicos neumáticos Modelo 800 se inflan con aire a través de una tubería con un diámetro exterior de 1/4" (6,4 mm) que se extiende desde el sello mecánico hasta la superficie. Se puede usar una bomba manual con un manómetro para inflar el sello me- cánico. Lea estas instrucciones completamente antes de continuar.



Sello mecánico de caballete: Conjunto y conexión a la tubería

  1. Para montar el sistema de sello mecánico de caballete, conecte los sellos mecánicos inferior y superior con una longitud adecuada de malla o tubería perforada (NPT de 1/2" para sellos mecánicos de 1,8" (46 mm) o NPT de 1" para sellos mecánicos de 3,9" (99 mm)). Para conectar sellos mecánicos de 3,9" (99 mm), también necesitará usar un buje de PVC y el acople de NPTF que se acompaña a la tubería de caballete perforada (consulte el diagrama).
  2. Conecte una longitud de manguera de inflado de 1/4" (6.4 mm) a la sección superior del obturador inferior y a la sección inferior del obturador que queda encima. Empuje la manguera dentro de los acoples de púas.
  3. Nota:

    Utilice un punzón para abrir la boquilla o extremo de la manguera, o caliente la manguera ligeramente para ayudar a empujarla completamente sobre las púas del acople.

  4. Corte una longitud adecuada de tubería con un diámetro exterior de 1/4" (6,4 mm) que se extienda desde el sello mecánico superior hasta la superficie con suficiente holgura para que se infle fácilmente.
  5. Empuje la parte superior de la manguera de inflar en el acople de la válvula de inflar (para soltar oprima a cada lado del acople y hale la manguera hacia afuera).
  6. Conecte el otro extremo de la manguera de inflar al obturador. Empuje la manguera en el acople de púas de acero inoxidable. Revise la conexión halando firmemente la manguera. No debe soltarse del acople.
  7. El sistema está ahora completo y debe instalarse conectando la tubería de extensión adecuada y bajando el sistema dentro del pozo.
  8. Si no se utiliza tubería para sostener el obturador, sujete el obturador con un cable de acero para suspenderlo a la profundidad requerida. Una línea de seguridad debe ir conectada al cáncamo de cada obturador y ésta debe estar sujetada en superficie. El Tag Line de Solinst se puede utilizar para este propósito.

Nota:

El sello mecánico inferior del sistema de sello mecánico de caballete solo tiene un acople de línea de inflado.



solinst sellos mecánicos sellos mecánicos neumáticos muestreo de agua pruebas de conductividad hidráulica registro de datos con Leveloggers minimización de volúmenes de purga aceleración del desarrollo de pozos pruebas de permeabilidad pruebas de bomba pruebas de trazador aspersión de aire aspersión de aire de presión baja conductividad hidráulica 800 image

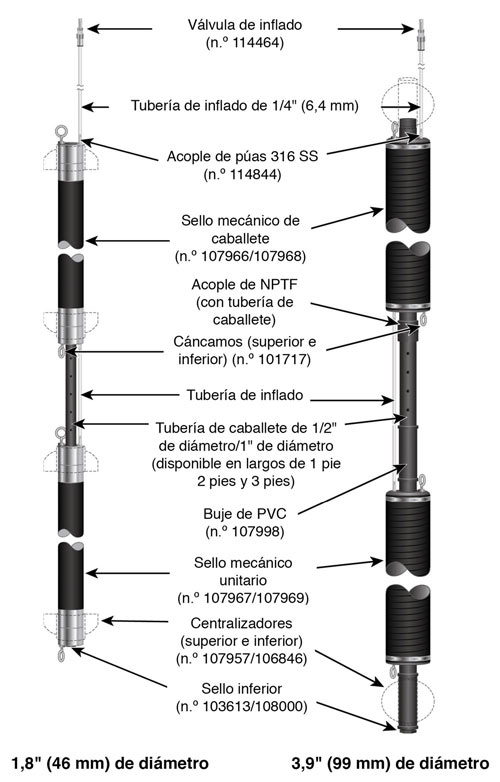

Configuración de un sello mecánico de caballete estándar con líneas de inflado



Nota:

Las Figuras A y B ilustran la instalación centralizada para los sellos mecánicos unitarios y de caballete. Para ver las especificaciones del sello mecánico, tamaños de perforaciones y las presiones de inflado requeridas, consulte los cuadros en la página siguiente.



Instalación del centralizador del sello mecánico (sellos mecánicos unitarios y de caballete) – Cortar para ajustar al barreno

solinst packers pneumatic packers water sampling hydraulic conductivity testing datalogging with Leveloggers minimizing purge volumes accelerating well development speeding up well development slug tests pump tests tracer tests low pressure air sparging hydraulic conductivity 800 image

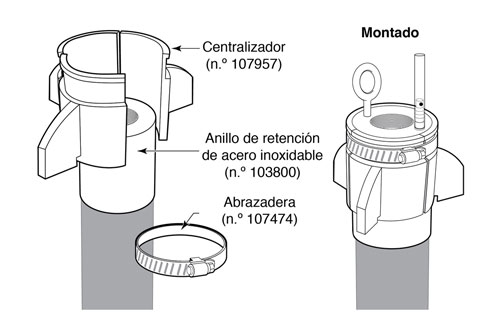

Figura A. Conjunto de centralizador de 1,8" (46 mm)



solinst sellos mecánicos sellos mecánicos neumáticos muestreo de agua pruebas de conductividad hidráulica registro de datos con Leveloggers minimización de volúmenes de purga aceleración del desarrollo de pozos pruebas de permeabilidad pruebas de bomba pruebas de trazador aspersión de aire aspersión de aire de presión baja conductividad hidráulica 800 image

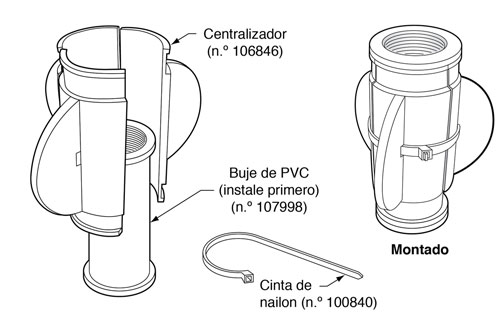

Figura B. Conjunto de centralizador de 3,9" (99 mm)
