9.2.1 Acople de soplado del cable venteado

Se recomienda usar el conector de soplado del cable venteado para secar el tubo de ventilación antes de comenzar cualquier proyecto nuevo o antes de almacenar el cable venteado.

acople de soplado del cable venteado

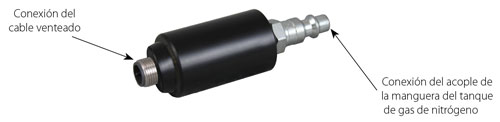

Figura 9-4 Conector de soplado del cable venteado



Para usar el conector de soplado del cable venteado, realice lo siguiente:

Nota:

Siempre siga los protocolos de protección personal cuando trabaje con herramientas de gas comprimido.

  1. Retire las tapas de almacenamiento de ambos extremos del cable venteado (no olvide guardar las tapas). O en caso de estar instalado, retire el logger y el cabezal de pozo.
  2. Conecte un extremo del cable venteado a la conexión correcta del conector de soplado. Asegúrese de alinear apropiadamente antes de presionar las conexiones entre sí. Gire el acople de acero inoxidable en el conector de soplado hasta que se asiente. No gire el cable venteado, el cuerpo del cable conector ni el conector de soplado.

Nota:

No gire el conector de soplado, el cable venteado ni el cuerpo del cable conector de acero inoxidable cuando los conecte al conector. Gire solamente el acople de acero inoxidable.

cable venteado conectado al acople de soplado

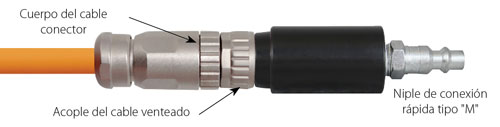

Figura 9-5 Cable venteado conectado al conector de soplado

  1. Conecte el otro extremo del conector de soplado al conector de la manguera del tanque de gas de nitrógeno.
  2. Aplique lentamente 25 a 30 psi de gas de nitrógeno al cable venteado. Deje que la presión fluya a través del cable durante aproximadamente 5 minutos. Si no oye el flujo de aire, puede aplicar hasta 50 psi de presión para limpiar cualquier obstrucción.

    Nota:

    No sobrepase los 50 psi de presión cuando use el conector de soplado del cable venteado.

gas de nitrógeno soplado a través del cable venteado

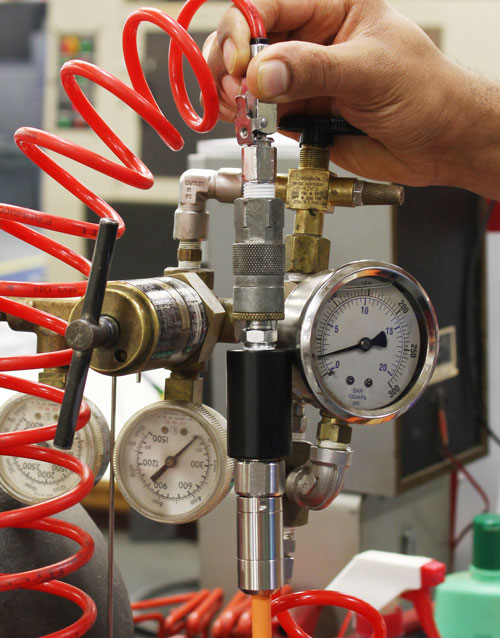

Figura 9-6 Gas de nitrógeno soplado a través
del cable venteado

  1. Apague el flujo de gas de nitrógeno y retire el cable venteado del conector de soplado.
  2. Si va a instalar el datalogger, conecte inmediatamente un extremo del cable venteado al logger y el otro extremo al cabezal de pozo. Consulte la sección 1.5.1 para ver las instrucciones de conexión.
  3. Si va a almacenar el cable venteado, instale inmediatamente las tapas de almacenamiento en ambos extremos del cable venteado.
