1.5.1.2 Conexión al cabezal de pozo del AquaVent

Nota:

Consulte la sección 8.2.2 para ver cómo instalar la base del tapa pozos y el soporte colgante de sujeción para fijar el cable cuando se esté instalando.

cómo conectar un cable venteado al cabezal de pozo

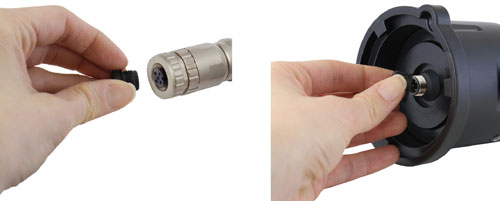

Retire las tapas de almacenamiento de los conectores del cabezal de pozo y del cable venteado.



Nota:

Asegúrese de guardar todas las tapas de almacenamiento para usarlas en el futuro.

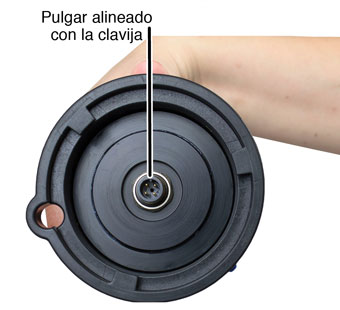

pin de alineación solinst levelvent en el conector del cabezal de pozo

pulgar alineado con la clavija

conector de alineación de solvent levelvent en los conectores de cables ventilados

alinee el zócalo de alineación en el conector del cable ventilado con el pin de alineación en el conector del cabezal de pozo

Alinee la clavija de alineación con el enchufe.



Nota:

Para propósitos de diagnóstico, es conveniente instalar el extremo del cable venteado con el número de serie en la conexión del cabezal de pozo en la superficie.



apriete el acople de acero inoxidable mientras sostiene fijamente el cuerpo del cable conector de acero inoxidable.

Presione suavemente el cabezal de pozo contra el cable venteado. Gire ligeramente el cable conector hasta que escuche o sienta un pequeño sonido de clic que indicará que la conexión se alineó correctamente.



apriete el acople de acero inoxidable hasta que se asiente

Apriete solo el acople de acero inoxidable mientras sujeta el cabezal de pozo y el cable venteado en su sitio. Apriete el acople de acero inoxidable hasta que se asiente. No gire el cable venteado ni el cabezal de pozo.



Figura 1-12 Cómo conectar un cable venteado al cabezal de pozo del AquaVent



Nota:

No gire el cable venteado cuando los conecte al cabezal de pozo o al logger AquaVent. Gire solamente el acople de acero inoxidable.
