5.2 Manipulación de gráfico y función del zoom

Nota:

Haga clic derecho y arrastre el mouse para explorar el gráfico de datos.

Para realizar la función de Zoom In (acercar) en el gráfico, haga clic en .

Para realizar la función de Zoom Out (alejar) en el gráfico, haga clic en . Haga clic en para deshacer todas las funciones del zoom.

Las funciones del zoom también pueden usarse para selecciones de datos en el gráfico.

Haga clic en para abrir el diálogo de Opción de gráfico. La Figura 5-4 muestra el Diálogo de gráfico.

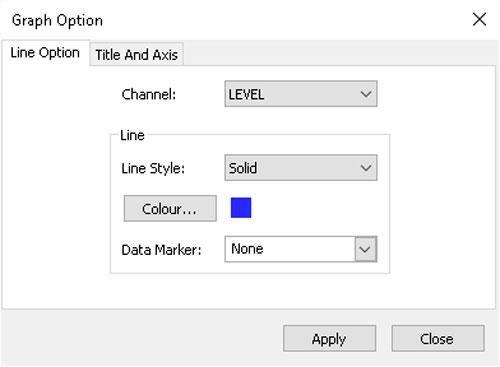

ventana de opción de línea

Figura 5-4 Ventana de opción de línea



La Opción de línea se usa para ajustar el estilo y el color de la línea en el gráfico para cada canal. También puede seleccionarse la forma del marcador de datos o eliminar el marcador de datos.

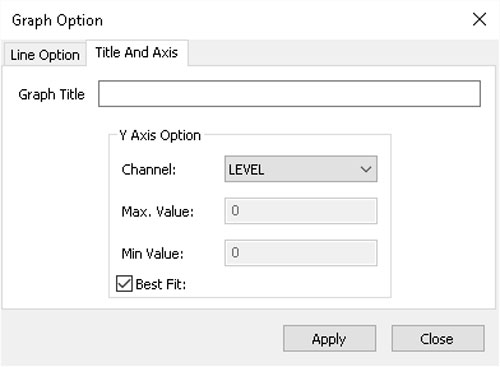

ventana de opción de título y eje

Figura 5-5 Ventana de Opción de título y eje



La opción Título y Eje se usa para ingresar el título del gráfico y cambiar la etiqueta del eje Y o la escala seleccionado por el usuario. Marque la casilla Best Fit (Mejor adaptación) para habilitar al software para que determine la escala que mejor se adapte. Si no se marca la casilla Mejor adaptación, el usuario tiene que ingresar un valor máximo y mínimo del canal seleccionado. El eje X está registrando el tiempo.

Existe la opción para mostrar los gráficos de Combined Plot (diagrama combinado) o gráficos de Separated Plot (diagrama separado) de los datos. Si elige Diagrama combinado, se mostrarán los datos de cada uno de los canales en un gráfico. La opción Diagrama separado mostrará un gráfico aparte para cada canal de datos.

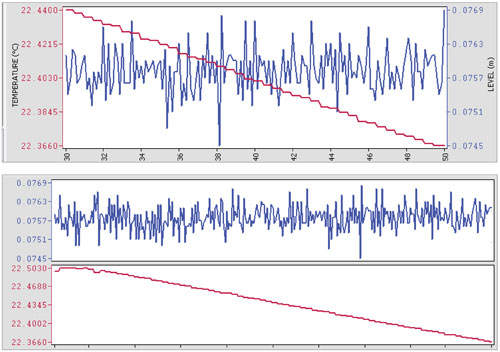

gráficos de diagrama combinado y separado

Figura 5-6 Gráficos de diagrama combinado y separado



También existe la opción de ver más de un gráfico a la vez. Haga clic y arrastre la pestaña del Nombre de archivo y suéltela cuando vea un área sombreada sobre la ventana para abrir un gráfico aparte de ese archivo de datos. Puede ver cualquier cantidad de gráficos por vez adaptando el tamaño de la ventana según lo requiera.

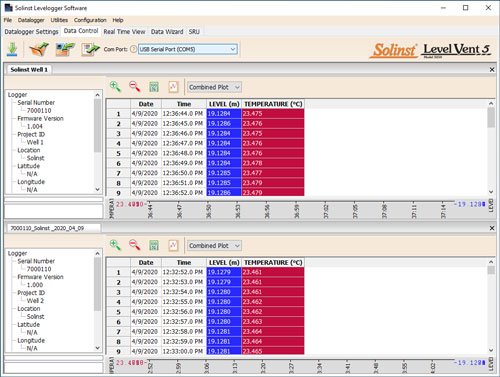

vista de dos gráficos

Figura 5-7 Vista de dos gráficos
