Instrucciones del Medidor de Nivel de Agua y Temperatura

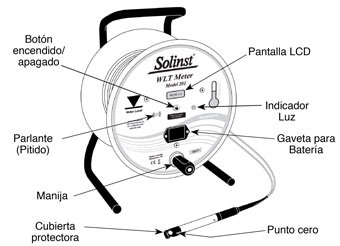

medidor de temperatura de nivel de agua solinst ilustración vista de frente

Vista frontal

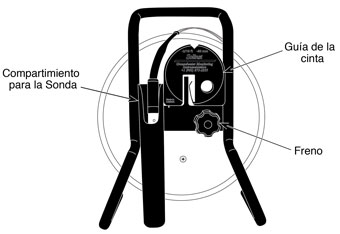

solinst water level temperature meter ilustración vista posterior

Vista posterior

Principios de Operación

El Modelo 201 Solinst Medidor de Nivel de Agua y Temperatura (WLT) toma mediciones del nivel de agua y la temperatura. Las lecturas de temperatura se despliegan en una pantalla LCD y el nivel de agua se lee directamente de la cinta, como un medidor de niveles de agua convencional. Cuando la sonda se sumerge en un fluido conductivo, se completa el circuito y el nivel de agua se determina por un sonido (pitido) y una luz.



Chequeo del equipo

Una vez recibido su Modelo 201 Solinst Medidor de Nivel de Agua y Temperatura y siempre antes de salir al campo, se recomienda realizar los siguientes chequeos:

  1. Presione el botón para encender el medidor. La pantalla debe mostrar rápidamente el firmware del medidor (p.e. WLTM 1.0) y luego la temperatura del aire (p.e. 21.12ºC). Si la batería está baja, se mostrará una advertencia de "LOW BAT" y la batería alcalina de 9 voltios debe ser reemplazada. Si "No Comm" aparece, revise la conexión de la sonda (punta) y contacte a Solinst si el problema persiste. Si la pantalla esta en blanco, instale una nueva batería.
  2. Asegúrese que la punta del sensor y la cubierta protectora estén limpias.
  3. Sumerja la sonda en agua del grifo. Esto completará el circuito y activará el pitido y la luz.



Toma de mediciones de Nivel de Agua y Temperatura

Nota:

  1. Deje la cubierta protectora instalada. Solamente debe removerse para limpieza.
  2. El punto cero de la sonda del Medidor de Nivel de Agua y Temperatura se localiza cerca del extremo de la sonda.
  3. Si la pantalla muestra el mensaje de 'LOW BATT' queda aún carga en la batería, pero se recomienda que se reemplace la batería lo más pronto posible.
  1. Encienda el medidor y sumerja la sonda en agua. Un pitido y una luz indican que se ha alcanzado el agua y la profundidad puede ser leída directamente en la cinta y anotada en su libreta. Suba y baje la sonda unas cuantas veces para verificar la profundidad.
  2. Una vez en el agua, la pantalla va a desplegar el valor de temperatura del agua en el punto cero. Descienda la sonda hasta la profundidad deseada. Anote la profundidad y la temperatura asociada que se lee una vez estabilizada.
  3. Nota:

    Las lecturas de temperatura son más precisas cuando la sonda para mediciones precisas. está totalmente sumergida en agua.

  4. Para apagar el pitido mientras se lleva a cabo el perfilaje de la temperatura, presione el botón 2 veces rápidamente. "WL-off" se va a desplegar encima de la lectura de temperatura en la pantalla. Para encender el pitido nuevamente, presione el botón 2 veces rápidamente.
  5. Para conservar batería, la pantalla tiene un auto apagado después de 8 minutos de uso. Si la pantalla está en blanco cuando usted quiere tomar una medición, solamente oprima el botón para desplegar la lectura de temperatura.
  6. Repita a cada profundidad deseada.
  7. Después de cada uso remueva la cubierta protectora y limpie la punta del sensor con una toalla suave y enjuague con agua desionizada (ver instrucciones de limpieza para mas detalles).
  8. Para apagar el Medidor de Nivel y Temperatura, mantenga presionado el botón por 2 segundos.



Instrucciones de la Guía de la Cinta

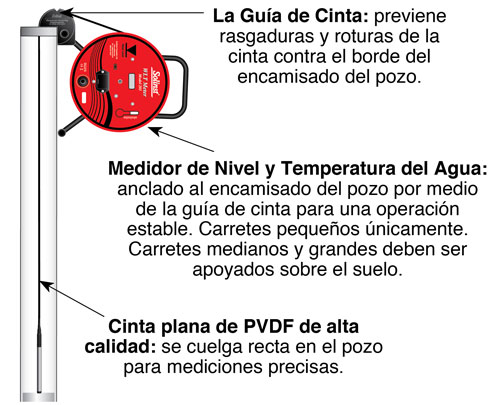

    solinst water level temperature meter ilustración que muestra la guía de cinta

  1. Ajuste la Guía de la Cinta en el borde del encamisado del pozo.
  2. Inserte una de las patas del Medidor de Nivel de Agua y Temperatura dentro del agujero en la Guía de la Cinta y apoye el Medidor de Nivel de Agua y Temperatura en el borde del encamisado del pozo (para carretes pequeños únicamente, ver diagrama).
  3. Tome todas las mediciones en la abertura tipo V en la Guía de Cinta y ajuste las mediciones de acuerdo con el factor de corrección estampado en la Guía de la Cinta (p.e. restar 6 cm o 2/10 pie).
  4. Cuando finalice, guarde la Guía de la Cinta insertándola en el compartimiento para la sonda ubicado en la parte posterior del carrete del Medidor de Nivel y Temperatura.
