Al seleccionar "Nuevo" se abre la pantalla de Configuración de red. También se abrirá cuando el software se inicie por primera vez. Aquí debe elegir entre configurar un sitio de STS Gold o red de RRL Gold (consulte Guía del usuario independiente de redes RRL).
Nota:
Después de crear un nuevo sitio de STS usando el software de STS en la estación doméstica, tendrá que inicializar el sistema STS en la estación remota después de haber configurado el módem/radio y de haber realizado todas las conexiones (consulte la Sección 5.6).

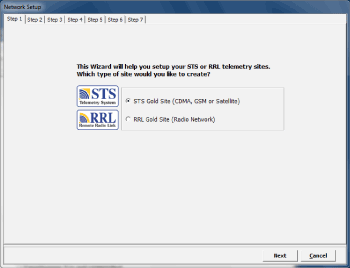

Figura 3-2 Pantalla de Configuración de Red
Al seleccionar un sitio de STS Gold se abre la pantalla de información del STS Gold.

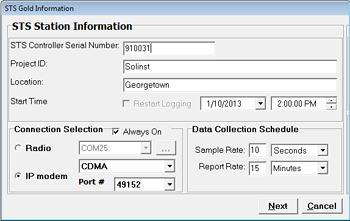

Figura 3-3 Pantalla de información del STS Gold
En esta pantalla, ingresará el número de serie del controlador del STS Gold, el nombre único que elija para identificar el sitio (ID del proyecto), la ubicación del sitio y le permite configurar una fecha y hora de inicio para comenzar la recolección de datos. También puede reiniciar el registro de datos a una hora específica si ha detenido el sistema.
- ID del proyecto: ingrese su propio sistema de identificación.
- Ubicación: ingrese la información del sitio específico / ubicación.
Nota:
Esta guía del usuario no aborda la configuración de la radio.
En la sección media de la pantalla, seleccionará Módem IP como su método de comunicación, GSM o CDMA. También seleccionará el número de Puerto que está usando para la comunicación IP. Puerto N.º 49152 es la configuración predeterminada, se recomienda N.º 49200 para computadoras personales que usan Windows 7 y N.º 49800 para computadoras personales que usan Windows 8.
Además configure su programa de recolección de datos. Se selecciona una velocidad de muestreo y velocidad de informe.
Nota:
Si elige una velocidad de muestreo menor a 10 minutos y/o una velocidad de informe menor a 30 minutos, "Siempre encendido" será controlado de manera predeterminada, ya que todo el sistema tiene que estar activo. "Siempre encendido" significa que estará usando continuamente la energía de la estación remota. Asegúrese de tener suficiente suministro de energía.
Si elige configurar su sistema en "Siempre encendido" o está predeterminado en "Siempre encendido", una batería de 12 V durará menos de 2 días antes de requerir una recarga. Consulte la Sección 6.1 para obtener información sobre fuentes de energía y accesorios externos de recarga opcionales.
- Velocidad de muestreo es la velocidad en que el controlador del STS Gold recolecta una lectura en tiempo real desde los dataloggers conectados. La velocidad de muestreo puede configurarse desde 10 segundos hasta 99 horas.
- La velocidad de informe es la velocidad en la que se envían los datos almacenados desde el controlador STS Gold a la computadora de la estación doméstica. Con cada informe que llega a la estación doméstica, la hora de la estación remota y la hora de la estación doméstica se sincronizan y la energía de la batería y de la señal se envían junto con los datos recolectados en los dataloggers. Puede configurarse desde 1 minuto hasta 1 semana.
Si selecciona una velocidad de muestreo de menos de 10 minutos y/o una velocidad de informe de menos de 30 minutos, su sistema se predeterminará en "Siempre encendido". También puede elegir que su sistema quede configurado en este modo. Este modo garantiza que la estación remota del STS funcione continuamente y el módem y el controlador del STS estén listos para recolectar y enviar datos. Con menos frecuencia de muestreo y velocidades de informe no necesitará activar "Siempre encendido". La estación remota estará inactiva entre el muestreo y la generación del informe de datos para conservar la energía de la batería. Las velocidades más frecuentes de muestreo e informe no dan suficiente tiempo para que el módem se apague y "reactive" entre recolección de datos y eventos de envío.
Después de ingresar toda la información del STS Gold, seleccione Siguiente para abrir la ventana de configuración del Levelogger.
