El cabezal de pozo del AquaVent 5 cabe de manera conveniente en un encamisado de pozo de 2" (50 mm) usando la base del tapa pozos (también hay disponible un adaptador de 4" [100 mm]). Hay dos opciones: el cabezal de pozo SP que posee una conexión de 10 clavijas (Protocolo Solinst) para los cables que se comunican con los accesorios y el software de Solinst; el cabezal de pozo SPX que posee una conexión adicional de 12 clavijas para los cables que se comunican con dataloggers o sistemas de telemetría de terceros usando los protocolos MODBUS o SDI-12 (consulte las guías del usuario que se proporcionan por separado).
Nota:
Los cables de conexión del cabezal de pozo tienen una longitud de 4,5 m (15 pies). Los cables de conexión del cabezal de pozo que se usarán con el cabezal de pozo SP se identifican con la banda naranja ubicada en la conexión de 10 clavijas. La conexión de 10 clavijas (Protocolo Solinst) en el cabezal de pozo también tiene una etiqueta naranja.
Hay dos opciones de cables de conexión para el cabezal de pozo SP:
- El cable de conexión USB se conecta a una computadora para establecer la comunicación con el software del Levelogger.
- El cable de conexión del App/DataGrabber 5 se conecta a un Levelogger 5 App Interface o a un DataGrabber. Consulte la guía del usuario/instrucciones que se proporciona por separado.
Nota:
También puede utilizar el cable de interfaz de computadora USB del Levelogger para conectar un cable de conexión del App/DataGrabber al puerto USB de una computadora.
Cada cabezal de pozo viene con 4 pilas AA de litio de 1,5 V que pueden ser reemplazadas por el usuario y alimentan el AquaVent (consulte la sección 8.2.1 para ver las instrucciones de instalación de las pilas y estimaciones de su vida útil). Pueden durar hasta 8 años, basado en una lectura por minuto.
Nota:
Solinst recomienda usar pilas de litio AA de 1,5 V en el cabezal de pozo
Nota:
La pequeña pila interna del logger AquaVent 5 se usa solo para mantener el reloj interno del logger AquaVent 5 cuando no esté conectado al cabezal de pozo y durante cualquier actualización de firmware.
Los cabezales de pozo contienen múltiples desecantes y un filtro hidrofóbico en la parte en la que el cable venteado llega a la superficie. No es necesario reemplazar los desecantes o los filtros, ya que están diseñados para proporcionar protección contra la humedad durante toda la vida útil del instrumento. El filtro protege al cable de la humedad y, a la vez, permite que el aire fluya a través del tubo de ventilación, ocasionando un efecto de cancelación de la presión barométrica en el logger AquaVent 5.
Cada cabezal de pozo viene con un conjunto de tapa pozos de 2" (50 mm), junto con un soporte colgante de sujeción para sujetar el cable venteado. Consulte la sección 8.2.2 para ver las instrucciones de instalación.

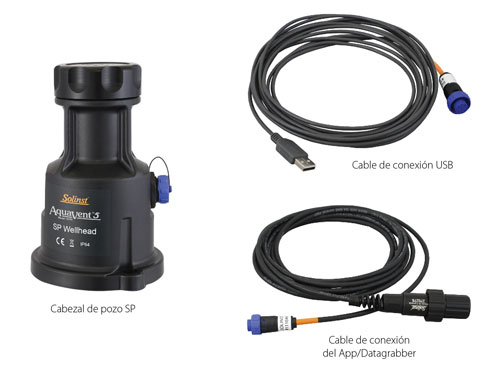

Figura 1-9 Opciones de cabezal de pozo SP y cable de conexión
