Después de que estén programadas todas las configuraciones en el software del STS Gold, haber configurado el módem y hecho todas las conexiones a la estación remota, se usa el controlador del STS para "inicializar" el sistema STS. Al inicializar el sistema se aplican a todas las configuraciones programadas en el software al controlador del STS y los dataoggers conectados. Si todos los componentes del hardware en la estación remota y los dataloggers están correctamente conectados, el sistema STS comenzará a funcionar e iniciará la recolección de datos en la hora programada.
Nota:
Las instrucciones de inicialización están también descriptas en la guía de inicio rápido del STS Gold en el interior del receptáculo de STS, Mena 4X.
El sistema puede inicializarse en la oficina o en el campo, cualquiera que sea la aplicación. Se puede realizar la inicialización más de una vez, según se necesite. El sistema STS puede inicializarse en la oficina para realizar un control rápido y nuevamente cuando esté instalado en el campo. Con cada inicialización, se sincroniza la hora de la estación doméstica con la hora de la estación remota del controlador del STS.
- Una vez realizadas todas las conexiones físicas en la estación remota del STS, se presiona el botón “ON” del controlador del STS para activar la estación remota. El LED de la caja de distribución debería titilar en verde para indicar que la estación remota está correctamente configurada y debería aparecer el menú principal del controlador del STS.
- Use la opción "Control de módem" en el controlador del STS para apagar el módem. Desconecte la batería de la caja de distribución. Espere unos pocos segundos y luego vuelva a conectar la batería. El LED de la caja de distribución debería titilar en verde nuevamente. Vuelva a encender el controlador del STS y úselo para encender el módem. La luz verde del módem debe titilar para indicar que está funcionando.
- En la estación doméstica, apague y reinicie el software de administración del STS y el Communication Agent del STS. Después de volver a iniciar el software, la pantalla del STS Administrator debería mostrar el mensaje “Waiting for Update” en el campo estado del sitio.
- Antes de completar el proceso de inicialización, realice una prueba a la estación para asegurarse de que la estación doméstica y la estación remota se estén comunicando correctamente. Utilice la opción "Station Tests" (Pruebas de la estación) en el controlador del STS para "Test HS Connection (Probar conexión HS). Si la prueba se realiza correctamente, comience con el proceso de inicialización.
- El proceso de inicialización se inicia simplemente seleccionando “Initialize Home Station” (Inicializar estación doméstica) en el menú del controlador del STS Gold. El software del STS Administrator y del Communication Agent deben estar ejecutándose en la computadora de la estación doméstica durante el proceso de inicialización y la computadora no debe estar en modo de suspensión.
- El proceso de inicialización sólo debe tomar unos pocos minutos. Durante el proceso, el estado del controlador del STS Gold cambiará de "Inactivo" a “Inic”. Si la inicialización se realiza correctamente, se dará un mensaje y el estado del controlador del STS cambiará de “Inic” a “Registrando” o “FUT.ST”. El sistema comenzará a recolectar datos en la hora especificada. La Figura 5-17 muestra una inicialización satisfactoria como aparece en el Communication Agent del STS.
Nota:
El software del STS Administrator y del Communication Agent deben estar ejecutándose en la computadora de la estación doméstica durante el proceso de inicialización. La computadora no debe estar en modo de suspensión.
Nota:
También puede usar la opción "Pruebas de la estación" en el controlador del STS Gold para comprobar la conexión de cada datalogger y el nivel de la batería de la estación remota antes de la inicialización.

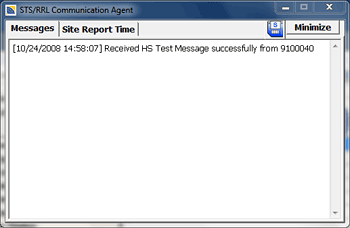

Figura 5-16 Communication Agent del STS que
muestra una prueba de estación doméstica correcta
Nota:
Después de seleccionar "Inicializar estación doméstica", el controlador del STS Gold puede preguntarle si desea que los dataloggers detengan el registro, si previamente los ha programado para iniciar el registro. Ésta es una precaución, ya que se utilizará la batería interna si los dataloggers están programados para registrar independientemente del sistema del STS.

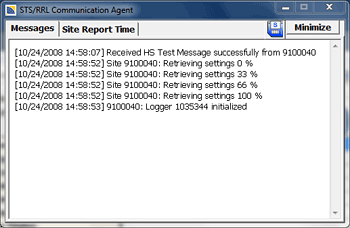

Figure 5-17 STS Communication Agent Showing
a Successful Initialization
Consulte la guía de inicio rápido de la estación remota del STS Gold, en el interior del receptáculo del STS NEMA 4X para obtener una visión completa de las pantallas del controlador del STS Gold como aparecen durante la prueba de la estación y el proceso de inicialización.
