Una guía de cómo colocar y comunicarse con Leveloggers

solinst nivelador nivelador borde de registro nivelado operación de borde nivelador monitorización de nivel de agua opciones de despliegue cuerda de kevlar cordón de kevlar opciones de instalación métodos de despliegue de nivelador métodos de instalación de nivelador image

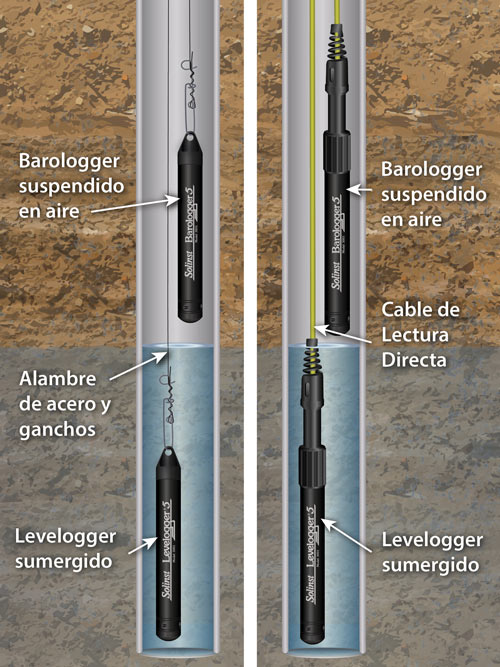

Opciones para Colgar

Suspensión con Alambre de Acero/ Cuerda de Kevlar

Utilice este método cuando requiera minimizar los costos iniciales y pre-programar los Leveloggers en la oficina. Cuelgue en el pozo los Leveloggers sujetados por un Alambre de Acero o Cuerda de Kevlar y con Tapa-Pozo de 2" (adaptador de 4") que se puede cerrar con candado.

solinst nivelador nivelador borde de registro nivelado operación de borde nivelador monitorización de nivel de agua opciones de despliegue cuerda de kevlar cordón de kevlar opciones de instalación métodos de despliegue de nivelador métodos de instalación de nivelador image

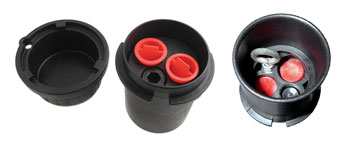

El Tapa-Pozo de 2" cuando se utiliza con Alambre de Acero y Gancho o Cuerda de Kevlar.



solinst nivelador nivelador borde de registro nivelado operación de borde nivelador monitorización de nivel de agua opciones de despliegue cuerda de kevlar cordón de kevlar opciones de instalación métodos de despliegue de nivelador métodos de instalación de nivelador image

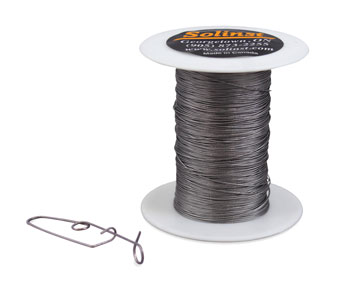

Alambre de Acero en bobina y Gancho.

solinst nivelador nivelador borde de registro nivelado operación de borde nivelador monitorización de nivel de agua opciones de despliegue cuerda de kevlar cordón de kevlar opciones de instalación métodos de despliegue de nivelador métodos de instalación de nivelador image

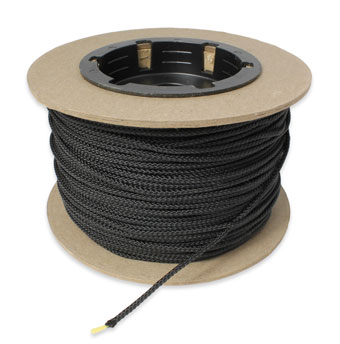

Bobina de Cuerda Kevlar.



Suspensión con Cable de Lectura Directa

Utilice este método cuando requiera comunicación directa con su Levelogger mientras esta sumergido para ver lecturas en tiempo real. Cuelgue en el pozo los Leveloggers sujetados por un Cable de Lectura Directa L5 y con Tapa-Pozo de 2" (adaptador de 4") que se puede cerrar con candado. (Está disponible un adaptador L5 a Edge DRC para trabajar con el modelo anterior de Cables de Lectura Directa).



solinst nivelador nivelador borde de registro nivelado operación de borde nivelador monitorización de nivel de agua opciones de despliegue cuerda de kevlar cordón de kevlar opciones de instalación métodos de despliegue de nivelador métodos de instalación de nivelador image

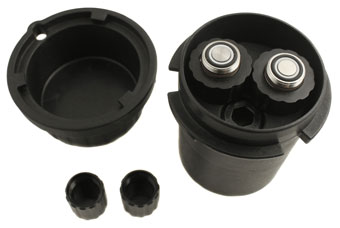

El Tapa-Pozo tiene dos orificios para dos Cables de Lectura Directa y un tercer orificio que permite la introducción de un equipo de monitoreo tal como el sensor de un nivel de aguas.



solinst nivelador nivelador borde de registro nivelado operación de borde nivelador monitorización de nivel de agua opciones de despliegue cuerda de kevlar cordón de kevlar opciones de instalación métodos de despliegue de nivelador métodos de instalación de nivelador image

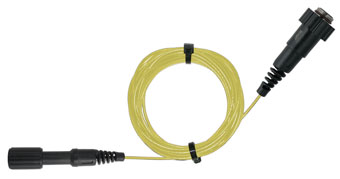

Los Cables de Lectura Directa L5 están disponibles en longitudes hasta de 1500 pies.



solinst nivelador nivelador borde de registro nivelado operación de borde nivelador monitorización de nivel de agua opciones de despliegue cuerda de kevlar cordón de kevlar opciones de instalación métodos de despliegue de nivelador métodos de instalación de nivelador image

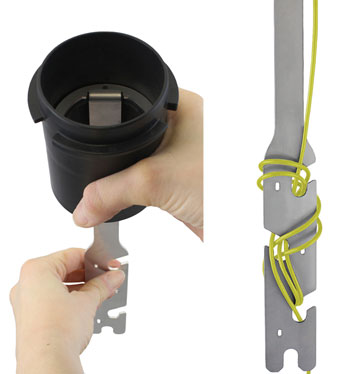

Un soporte de suspensión ofrece una opción para sostener y organizar los cables y alambres en el pozo, o para enrrollar el exceso de Cable de Lectura Directa si no se requiere utilizar toda la longitud de éste.



solinst nivelador nivelador borde de registro nivelado operación de borde nivelador monitorización de nivel de agua opciones de despliegue cuerda de kevlar cordón de kevlar opciones de instalación métodos de despliegue de nivelador métodos de instalación de nivelador image





solinst nivelador nivelador borde de registro nivelado operación de borde nivelador monitorización de nivel de agua opciones de despliegue cuerda de kevlar cordón de kevlar opciones de instalación métodos de despliegue de nivelador métodos de instalación de nivelador image

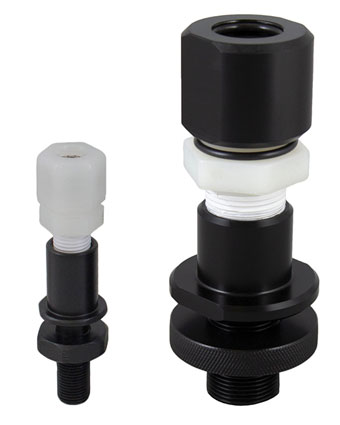

Levelogger con Acople
para Pozo Artesiano



Monitoreo en Condiciones Artesianas

Solinst ofrece un ensamblaje para monitorear pozos artesianos. Proporciona las opciones para instalación dentro y fuera del pozo y se puede acondicionar para utilizar un Cable de Lectura Directa.





Opciones de Comunicación

Comunicación con Levelogger Solinst y el Software



solinst nivelador nivelador borde de registro nivelado operación de borde nivelador monitorización de nivel de agua opciones de despliegue cuerda de kevlar cordón de kevlar opciones de instalación métodos de despliegue de nivelador métodos de instalación de nivelador image



Comunicación estándar para suspensión con Alambre de Acero o Cuerda Kevlar

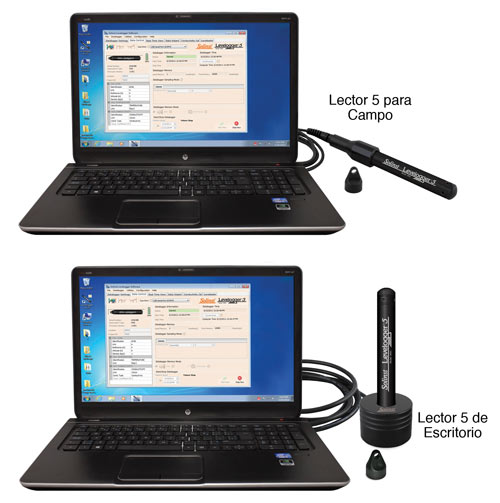

PPara descargar los datos o reprogramar, remueva el Levelogger del pozo y utilice un Lector 5 para Campo o un Lector 5 de Escritorio conectado a un laptop o PC.



solinst nivelador nivelador borde de registro nivelado operación de borde nivelador monitorización de nivel de agua opciones de despliegue cuerda de kevlar cordón de kevlar opciones de instalación métodos de despliegue de nivelador métodos de instalación de nivelador image

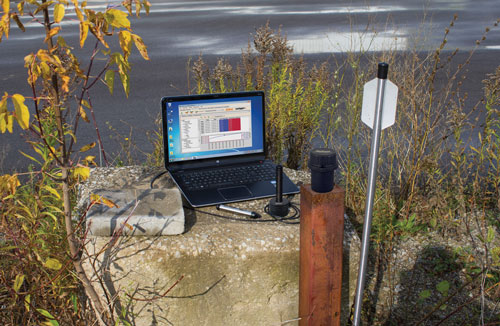

Comunicación con Cable de Lectura Directa

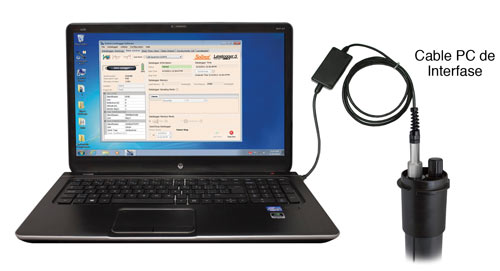

Programe los Leveloggers en la oficina utilizando el Lector 5 para campo o Lector 5 de escritorio. En campo utilice un laptop y Cable PC de Interfase conectado al Cable de Lectura Directa L5 para programar, ver o descargar los datos.



solinst nivelador nivelador borde de registro nivelado operación de borde nivelador monitorización de nivel de agua opciones de despliegue cuerda de kevlar cordón de kevlar opciones de instalación métodos de despliegue de nivelador métodos de instalación de nivelador image

solinst nivelador nivelador borde de registro nivelado operación de borde nivelador monitorización de nivel de agua opciones de despliegue cuerda de kevlar cordón de kevlar opciones de instalación métodos de despliegue de nivelador métodos de instalación de nivelador image

unidad de lectura de solinst (sru)

Comunicación en Campo

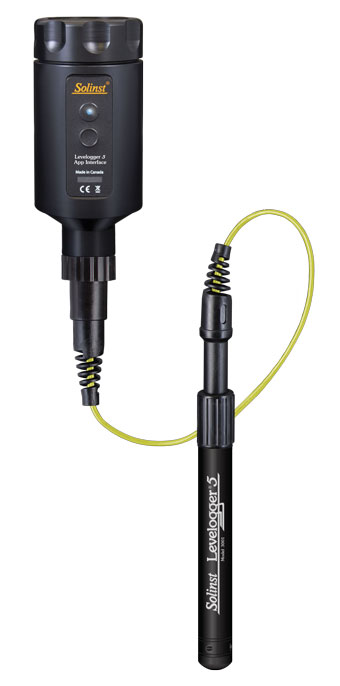

El Levelogger 5 App Interface conectado a un Cable de Lectura Directa L5 permite la comunicación vía Bluetooth® entre el Levelogger y la App Interface a través de su dispositivo inteligente iOS o Android™ para programar o descargar data.

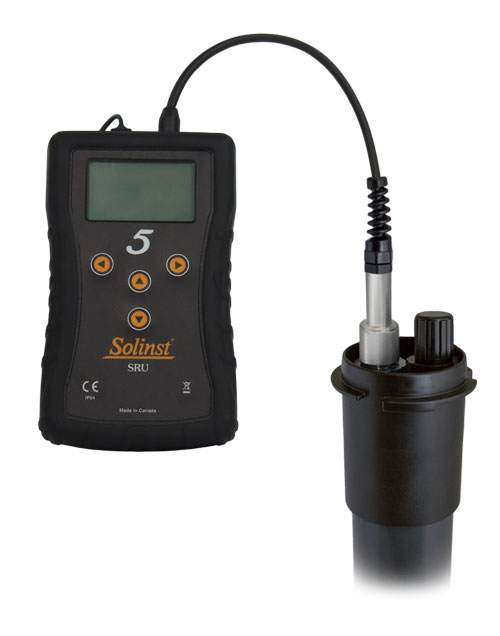

Unidad de lectura de Solinst (SRU) conectado a un cable de lectura directa L5 muestra lecturas instantáneas del nivel de agua, registro en tiempo real, estado del Levelogger y permite guardar y descargar datos a la SRU.

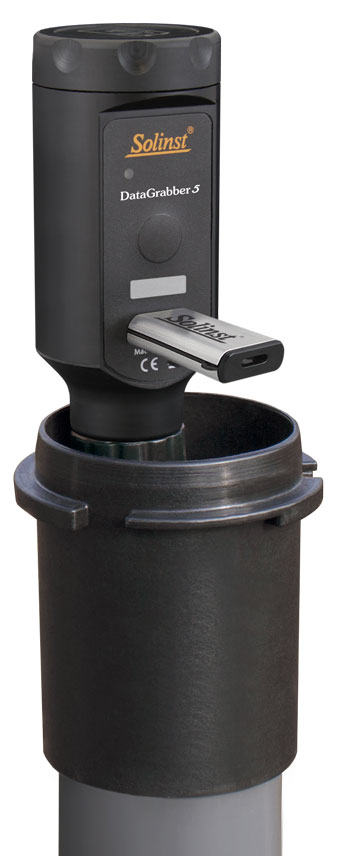

Un DataGrabber 5 conectado a un Cable de Lectura Directa permite que la data se copie a una memoria USB.



solinst nivelador nivelador borde de registro nivelado operación de borde nivelador monitorización de nivel de agua opciones de despliegue cuerda de kevlar cordón de kevlar opciones de instalación métodos de despliegue de nivelador métodos de instalación de nivelador image

El adaptador L5 con rosca o Slip Fit (sin rosca) permite la conexión directa de un Levelogger con el App Interface 5 o DataGrabber 5 para programar o descargar datos en campo. Esto es muy útil para Leveloggers que no estén conectados a Cable de Lectura Directa L5.



Opciones para Monitoreo Remoto

Sistemas de Telemetría Solinst

Solinst tiene opciones para comunicación inalámbrica utilizando telemetría celular o por radio. La data en tiempo real es enviada desde los Leveloggers localizados en campo a su computador en su oficina.



el levelsender 5 usa comunicación celular (gsm) para enviar los datos de los levelogger a la pc designada como estación central o a un dispositivo móvil mediante una dirección de correo electrónico o sms. se puede instalar dentro de un pozo de 2" de diámetro.

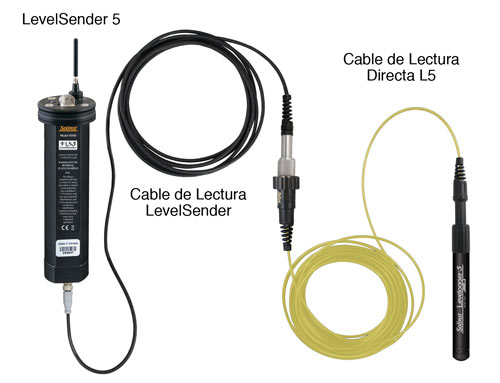

El LevelSender 5 usa comunicación celular (GSM) para enviar los datos de los Levelogger a la PC designada como Estación Central o a un dispositivo móvil mediante una dirección de correo electrónico o SMS. Se puede instalar dentro de un pozo de 2" de diámetro.



solinst nivelador nivelador borde de registro nivelado operación de borde nivelador monitorización de nivel de agua opciones de despliegue cuerda de kevlar cordón de kevlar opciones de instalación métodos de despliegue de nivelador métodos de instalación de nivelador image

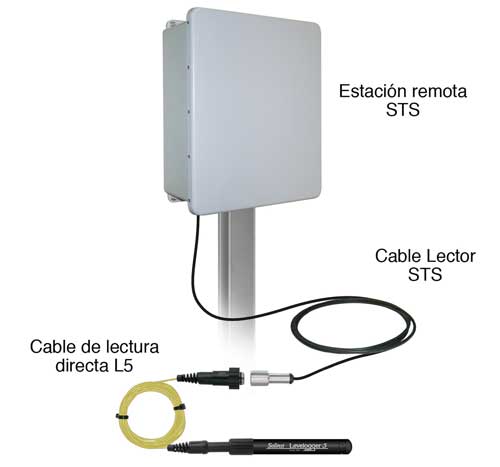

Los sistemas STS 5 de Telemetría utilizan comunicación celular GSM/CDMA para enviar la data de nivel de agua recogida por los Leveloggers, al computador de la estación base.

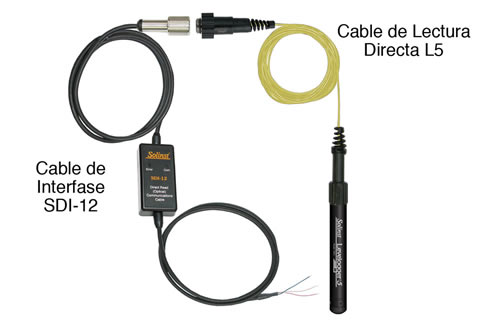

Cable de Interfase SDI-12

Los Leveloggers de Solinst se pueden comunicar con dataloggers de otros proveedores utilizando el protocolo SDI-12, mediante la conexión de un Cable de Lectura Directa a un Cable de Interfase SDI-12. El Cable SDI-12 se conecta a un datalogger de otro proveedor.



solinst nivelador nivelador borde de registro nivelado operación de borde nivelador monitorización de nivel de agua opciones de despliegue cuerda de kevlar cordón de kevlar opciones de instalación métodos de despliegue de nivelador métodos de instalación de nivelador image



Notas:

Para información del Rainlogger 5. Favor ver nuestro documento de Cómo configurar el Rainlogger.

Para información de cómo instalar sus Leveloggers en aplicaciones de agua de superficie, vea nuestro boletín técnico, Monitoreo a Largo Plazo de Canales Abiertos y Aguas Superficiales con Leveloggers.

Asegúrese siempre de dar un mantenimiento adecuado a su Levelogger, vea nuestro boletín técnico, Dando un Uso y Mantenimiento Adecuado al Levelogger.
