Instrucciones de Funcionamiento de la Tag Line

view pdf

Modelo 103 Tag Line Instrucciones de funcionamiento

Principios de funcionamiento

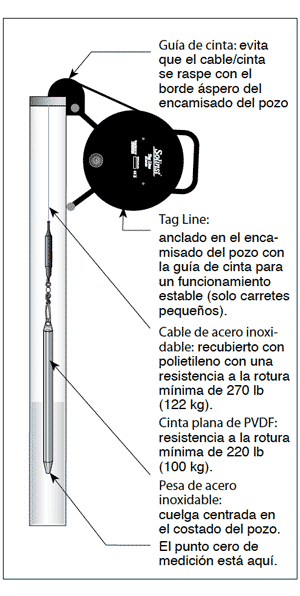

La Tag Line de Solinst usa una pesa montada en un cable de acero inoxidable recubierto con polietileno, marcado de forma permanente o una cinta plana de PVDF marcada con láser. La pesa proporciona un método simple para medir la profundidad del fondo de un pozo o la profundidad hasta la parte superior de la capa de relleno de arena o bentonita.

La pesa de la Tag Line se baja hasta que el cable/cinta cuelgue, lo que indica que ha llegado al fondo. El cable/cinta se levanta suavemente para que no cuelgue y se toma la medición desde la parte superior del encamisado o el punto de medición de la guía de cinta.

La pesa se desmonta del cable o cinta, lo que permite su uso en otras aplicaciones, tal como en en la instalación de bailers, bombas, registradores de datos o sellos mecánicos.

Nota:

No se recomienda emplear el carrete de la Tag Line para levantar aplicaciones pesadas, sino que solo se debe usar como un dispositivo para la instalación y almacenamiento de cable/cinta. Cuando se usa la Tag Line como dispositivo de recuperación, puede haber suficiente esfuerzo y tensión en la línea como para dañar el carrete si no se maneja correctamente. Se recomienda rebobinar la línea en el carrete después de aliviar la tensión, elevando la línea manualmente.

solinst tag line tag line de solinst instrucciones de funcionamiento de la tag line 109171 principios de funcionamiento de la tag line línea de instalación del bailer línea de seguridad de la bomba de vejiga línea de instalación del datalogger cable de seguridad del sello mecánico image

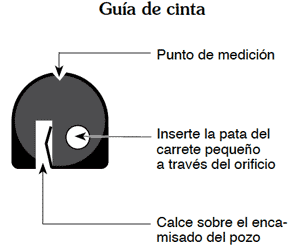

Uso de la guía de cinta

  1. La guía de cinta está diseñada para:
    • Mejorar la precisión de las lecturas de profundidades y obtener mediciones reproducibles fácilmente
    • Evitar que el encamisado del pozo corte el cable o la cinta
    • Permitir que el cable/cinta y la pesa (bailer, bomba, etc.) cuelguen derechas en el costado del pozo
  2. Bajar y subir el cable/cinta en el pozo utlizando la ranura en la parte superior de la guía de cinta.
  3. Para un funcionamiento sencillo se puede usar la guía de cinta para sostener el carrete de la Tag Line (solo tamaño pequeño). Simplemente coloque el extremo pequeño de la guía de cinta sobre el encamisado del pozo (de 2" o 50 mm de diámetro o mayor).
  4. Inserte la pata del carrete de la Tag Line en el orificio en la guía de cinta y apoye la Tag Line en el costado del encamisado del pozo.

Nota:

Los carretes medianos y grandes se deben colocar en el piso, mientras se usa la guía de cinta para proteger contra los bordes afilados del encamisado del pozo.



solinst tag line tag line de solinst instrucciones de funcionamiento de la tag line 109171 principios de funcionamiento de la tag line línea de instalación del bailer línea de seguridad de la bomba de vejiga línea de instalación del datalogger cable de seguridad del sello mecánico image



Nota:

Si usa la guía de cinta, el punto de medición se compensa desde la parte superior del encamisado. Para ajustar las mediciones hasta la parte superior del encamisado, reste la cantidad indicada en la parte frontal de la guía de cinta (es decir, 6 cm o 2/10 de pie).

Nota:

Para guardar la Guía de cinta, simplemente móntela en el soporte ubicado en la parte posterior del carrete de la Tag Line.
