1.2 Parámetros de medición

fundamentos de medición del logger venteado   fundamentos de medición del logger venteado

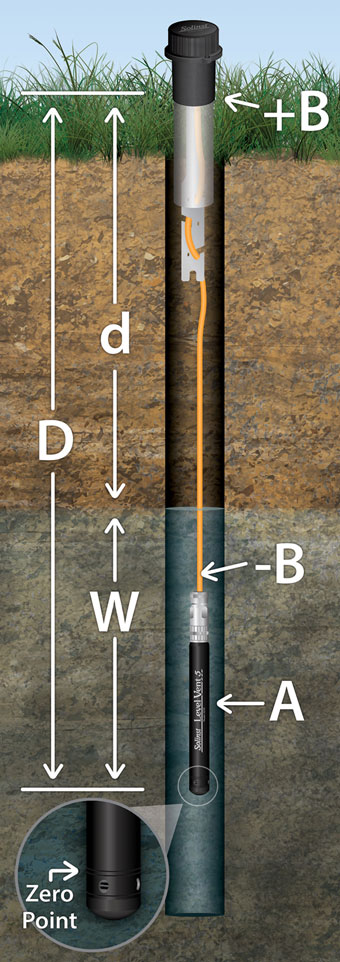

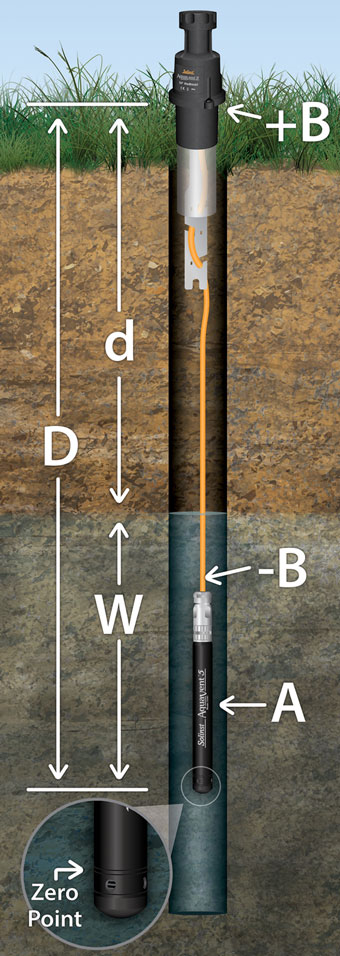

Figura 1-5 Fundamentos de medición del logger venteado

1.2.1 Nivel

Los transductores LevelVent y AquaVent detectan la presión de agua (W) y la presión barométrica (+B). Sin embargo, un tubo de ventilación que va a la superficie permite eliminar los efectos barométricos en el sensor de presión (-B). Por lo tanto, el LevelVent y el AquaVent proporcionan lecturas de la presión real del agua que esté justo por encima del punto cero del sensor de presión (A). Esta ecuación representa cómo funciona el sensor de presión.

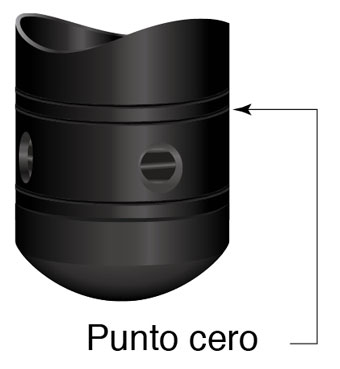

solinst vented water level datalogger zero point measurement

A = (W + +B) + (-B)
por lo tanto, A=W (vea la figura 1-5).

A     =    Lecturas del LevelVent/AquaVent
W    =    Altura de la columna de agua
+B   =    Presión barométrica detectada por el sensor de presión
-B    =    Presión barométrica aplicada por medio del cable venteado

A     =    D (profundidad del punto cero del AquaVent) - d (medición de la profundidad del agua)
