Herramientas y materiales necesarios

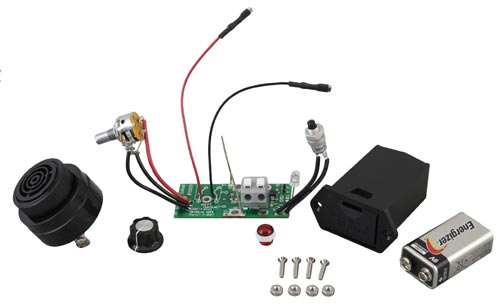

Equipo de componentes electrónicos completo (n.º 103558)
- El equipo de componentes electrónicos completo (n.º 103558) Incluye:
- Conjunto de la placa de circuitos Mk2 (cableado, interruptor y perilla de sensibilidad, luz y lente rojo, y botón de prueba)
- Sonalert (2 tornillos)
- Bandeja de la batería (4 tornillos y tuercas)
- Batería alcalina de 9 V
- Destornillador Phillips
- Llave de 10 mm (3/8")
- Cortador de cables (si es necesario)
- Destornillador plano pequeño de 3 mm (1/10")
- Pinzas
Instrucciones
de los medidores de nivel de agua Mk2 (conexión de cinta tipo presión y liberación)
Nota:
Las instrucciones de los medidores de nivel de agua Mk1 (conexión de cinta Molex, conexiones soldadas a la bandeja de la batería) se encuentran en la página 2.
- Retire la batería del medidor. Desatornille los tres tornillos que sujetan la cubierta frontal en el carrete. Retire la cubierta frontal.
- Presione los terminales blancos de los acoples tipo presión y liberación en la placa de circuitos y tire hacia afuera para retirar los cables de la cinta.
- Desde la parte delantera de la cubierta frontal, use una llave para desatornillar la tuerca que sujeta el botón de prueba y presione el botón hacia afuera de la cubierta frontal.

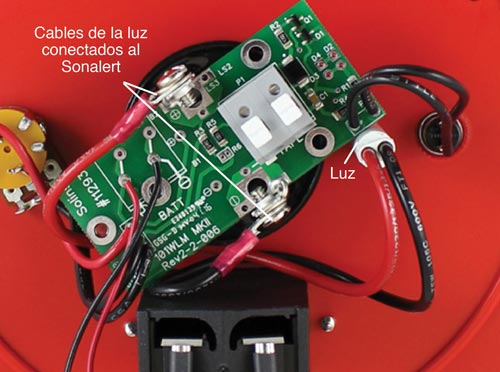

Parte posterior de la cubierta frontal del medidor del nivel de agua Mk2 con la luz de estilo más antiguo
- Si tiene una luz de estilo más antiguo (cables conectados a los terminales del Sonalert: vea la fotografía de abajo), corte el cable rojo y el cable negro que están conectados a la luz y empuje la luz hacia afuera a través de la parte delantera de la cubierta frontal.
- Use un destornillador Phillips para desatornillar los dos tornillos de la bandeja de la batería. Retire los acoples de conexión rápida de los terminales de la bandeja de la batería. Retire la bandeja de la batería de la cubierta frontal.
- Use un destornillador plano pequeño para desatornillar el tornillo de bronce pequeño en el costado de la perilla de control de sensibilidad. Retire la perilla de control de sensibilidad. Con unas pinzas, desatornille la tuerca que sujeta el interruptor de sensibilidad y retire el interruptor de la cubierta frontal.
- Desatornille el aro de retención del Sonalert de la parte delantera de la cubierta frontal y retire el Sonalert y el conjunto de la placa de circuitos usados de la cubierta frontal.
- Inserte la nueva bandeja de la batería a través de la parte delantera de la cubierta frontal. Use los dos tornillos (pernos y tuercas donde se requieran) para sujetar la bandeja a la cubierta frontal.
- Coloque el Sonalert nuevo a través de la cubierta frontal y asegúrelo con el aro de retención. Use la fotografía de la cubierta frontal totalmente montada que se encuentra al final de la página como referencia para su colocación.
- Si tiene una luz de estilo más antiguo (o es necesario reemplazar el lente), inserte el lente rojo nuevo a través de la abertura de la cubierta frontal y asegúrelo usando la tuerca blanca.
- Coloque el conjunto de la placa de circuitos en su posición en la parte superior del Sonalert, asegurándose de que los lados marcados con +ve y -ve estén alineados con los terminales correspondientes en el Sonalert y que la luz esté asentada en el lente.

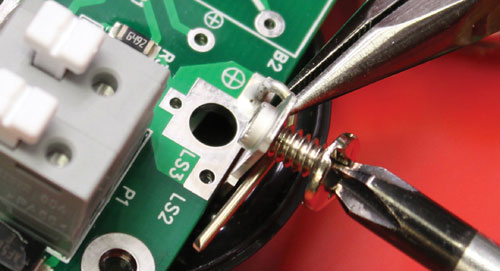

- Para conectar la placa de circuitos, afloje los dos tornillos del Sonalert. Enrosque los dos cables pelados de la placa de circuitos alrededor de los tornillos, entre la cabeza del tornillo y los terminales del Sonalert. Comience llevando los cables debajo de los tornillos (vea la fotografía de abajo). Apriete los dos tornillos.
- Inserte el botón de prueba a través de la abertura de la cubierta frontal y asegúrelo en su lugar con la tuerca.
- Inserte el interruptor de sensibilidad a través de la cubierta frontal con las tres clavijas colocadas en dirección al compartimento de la batería, levemente hacia el centro del carrete. Apriete la tuerca. Ajuste la perilla de control de sensibilidad en la parte delantera del interruptor con el tornillo de bronce.
- Conecte el cable negro con el acople de conexión rápida al terminal negativo de la bandeja de la batería. Conecte el cable rojo con el acople de conexión rápida al terminal positivo.
- Conecte la cinta al nuevo conjunto de placa de circuito presionando hacia abajo los terminales blancos en la placa de circuito e insertando los cables de cinta. Suelte los terminales y los cables deben estar asegurados. El cable en la parte superior de la cinta se inserta en el terminal con un cuadrado blanco debajo en la placa de circuito.
- Instale la batería nueva.
- Con la sonda en un vaso de agua de grifo, encienda el medidor del nivel de agua colocándolo en la posición "ON". Si las conexiones se realizaron correctamente, el zumbador y la luz se activarán. Si no se activan, compruebe todas las conexiones y la polaridad de la batería.
- Vuelva a sujetar la cubierta frontal al carrete con los tres tornillos.

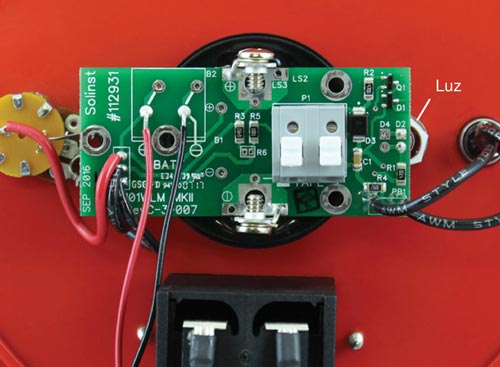

Parte posterior de la cubierta frontal del medidor del nivel de agua Mk2 con la luz de estilo más reciente
Nota:
Para asegurar la bandeja de la batería, los tornillos Phillips n.° 4 x 1/2" son para carretes de plástico, mientras que las tuercas y los pernos Phillips n.° 4-40 x 1/2" son para carretes metálicos.

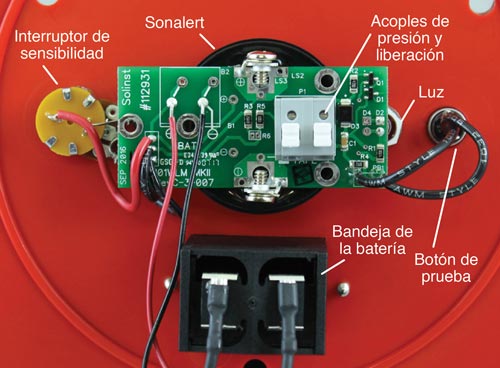

Parte posterior de la cubierta frontal del medidor del nivel de agua completamente montada
Nota:

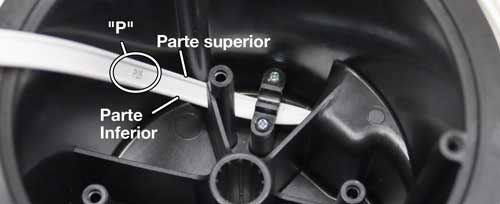

Hay una "P" grabada en la cinta para ayudar a indicar la orientación correcta de la cinta: conductores superior e inferior.

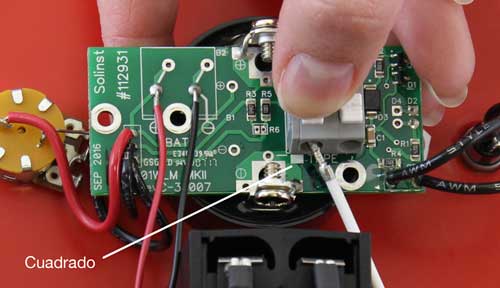

Presione hacia abajo los terminales blancos en la placa de circuito e inserte los cables de cinta
