5.5.2 Configuración del CDMA

También el operador del servicio de telefonía móvil ha de suministrar el módem Digi Connect® WAN 3G IA para que funcione en una red CDMA. Se debe configurar una cuenta con un prestador local de servicio celular de CDMA. Para activar el módem, necesitará una dirección IP provista por el prestador de servicio para ser asignada al módem.

El proveedor de servicio de telefonía móvil requerirá los números del módem IMEI y MEID (también conocidos como ESN) para proveer el módem para utilizar con la red elegida.

Los siguientes pasos se requieren para configurar el módem de CDMA:

  1. Conecte la antena al módem.
  2. Conecte el cable de Ethernet (cable de módem nulo) desde el módem hasta su computadora personal.
  3. Use la estación remota del STS con su batería conectada, el controlador del STS y la caja de distribución para conectar el módem al suministro de energía. Encienda el módem usando la opción de Control de módem en el controlador del STS.
  4. Después de haber realizado la conexión, verá el mensaje que se muestra en la Figura 5-11 en la parte inferior derecha de la pantalla de la computadora. Haga doble clic sobre el ícono de red.
  5. Si usa Windows XP, en la ventana de Estado de conexión de área local la pestaña Soporte debe mostrar la misma vía predeterminada y la máscara de subred, como se muestra en la Figura 5-12. La dirección IP no tiene que coincidir pero debería comenzar por 192.168.1.XXX (XXX es todo número entre 2 y 255), coincidiendo así con la vía predeterminada. Cierre la ventana.
  6. Nota:

    Los pasos 4 y 5 se basan en el sistema operativo Windows XP. Otros sistemas operativos pueden requerir otra vía de acceso al Estado de conexión de área local.

  7. Abra el explorador web e ingrese la dirección IP "192.168.1.1" en la barra de dirección de la URL. Se visualizará el menú principal de configuración del módem.
  8. Seleccione "Mobile" debajo del menú Configuration.
  9. Nota:

    Se recomienda establecer el puerto TCP en 49200 si usa una computadora con Windows 7 y 49800 si usa Windows 8

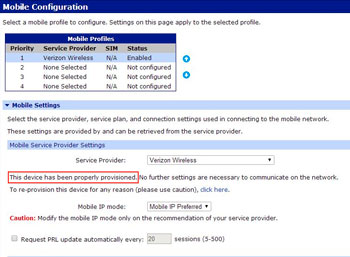

    Figura 5-15 Configuración del móvil CDMA

  10. Si el módem se ha suministrado correctamente, debería ver el Proveedor del servicio indicado correcto. Asegúrese de que el Proveedor de servicio seleccionado sea el correcto. Haga clic en "Serial Ports" debajo del menú Configuration y haga clic sobre el puerto que esté disponible. Éste debería ser Puerto 1 predeterminado.
  11. En la ventana Port Profile (Perfil de puerto), seleccione "TCP Sockets" (Conectores TCP) y haga clic en Apply (Aplicar).
  12. Asegúrese de que la Serial Port Configuration coincida con la pantalla en la Figura 5-14. Ingrese la dirección IP suministrada por su proveedor de servicio de Internet en el campo de IP Address (Dirección IP). El puerto TCP se debe establecer en "49152", "49200", o "49800" según su configuración y sistema operativo. Al finalizar, haga clic en Aplicar.
  13. Seleccione Basic Serial Port Settings (configuraciones básicas de puerto de serie para establecer los parámetros de comunicación. Se deben ingresar las siguientes configuraciones:
    • Velocidad de baudios: 115200 bits/segundo
    • Bits de datos: 8
    • Paridad: Ninguna
    • Bits de detención: 1
    • Control de caudal: Ninguna

    Al finalizar, haga clic en Aplicar.

En el menú principal del controlador del STS seleccione "STS Gold Setup" (configuración del STS Gold), y luego seleccione "Modem Port Setup" (configuración del puerto del módem). Ingrese las mismas configuraciones que antes para velocidad de baudios, bits de datos, paridad, bits de detención y control de caudal.

El módem está ahora configurado y listo para utilizar con el sistema STS Telemetry.
