Desmontaje, Descontaminacion y Reensambiado

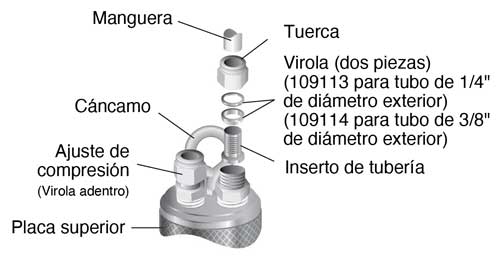

Conexiones de los tubos de la bomba

conexiones de tubería del plato superior de la bomba de válvula doble solinst



Nota:

Tenga cuidado de no perder las dos piezas de la virola si aflojando o quitando la tuerca del racor de compresión.



Desmontaje

  1. Retire la placa superior del cuerpo de la bomba y el elevador. Retire el cuerpo de la bomba de la platina inferior y deslícelo fuera del elevador.
  2. Retire el elevador del cuerpo de la válvula, teniendo cuidado de no perder la bola de retención.
  3. Retire el cuerpo de la válvula de la placa inferior, asegurándose de no perder la segunda bola de retención.
  4. Remueva el Retenedor del Filtro de la Placa Inferior, y luego remueva la Malla del Filtro del Retenedor del Filtro.

Nota:

La bomba ha sido descontaminada antes de salir de Solinst, sin embargo, es posible que desee descontaminar su bomba antes de usar. La bomba debe descontaminarse entre pozos.



Descontaminación

Nota:

  1. Siga siempre las directrices y normas locales.
  2. No use acetona en las juntas tóricas.
  1. Desarme completamente la bomba.
  2. Lave todos los componentes de la bomba con jabón sin fosfatos o un detergente.
  3. Enjuague bien todos los componentes con agua desionizada y séquelos.
  4. Sustituya las juntas tóricas desgastadas según sea necesario y vuelva a montar.



Reensamblaje

  1. Deslice la Malla Filtrante sobre el Retenedor del Filtro hasta que quede asentada.
  2. Enrosque el plato inferior en el retén del filtro hasta que la junta tórica esté asentada y las piezas estén apretadas con los dedos.
  3. Inserte una bola de retención de acero inoxidable 316 en la parte superior del plato inferior.
  4. Tome el cuerpo de la válvula e insértelo en la placa inferior hasta que la junta tórica se asiente firmemente.
  5. Inserte una bola de retención de acero inoxidable 316 en la parte superior del cuerpo de la válvula.
  6. Inserte el extremo inferior del elevador (orificio hacia abajo) en el cuerpo de la válvula.
  7. Deslice el cuerpo de la bomba sobre el elevador y enrósquelo en la placa inferior.
  8. Tome la placa superior y, mientras alinea la parte superior del elevador en el centro de la placa superior, enrosque el cuerpo de la bomba a la placa superior.

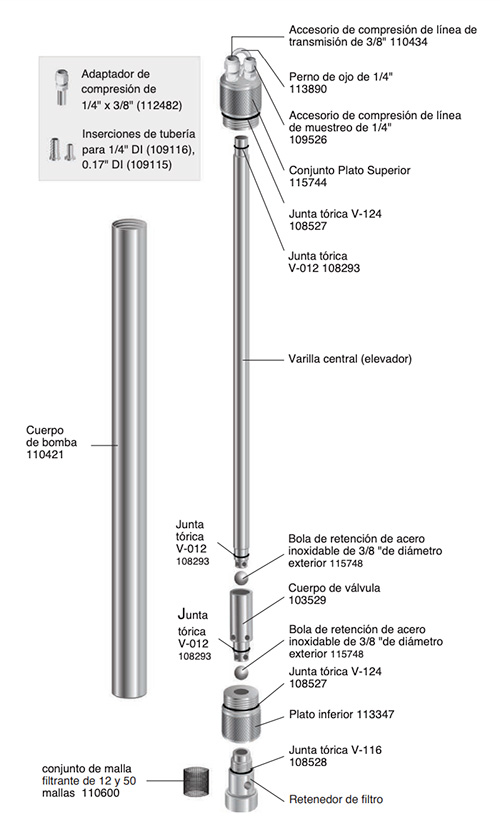

Bomba de doble válvula SS de 1,66 "(112599)

bomba de válvula doble solinst 408 de acero inoxidable de 1,66 pulgadas

(Conjunto de retenedor de filtro y pantalla (completo) 110517)
