Guía De Inicio Rápido De La Unidad De Control Electrónico

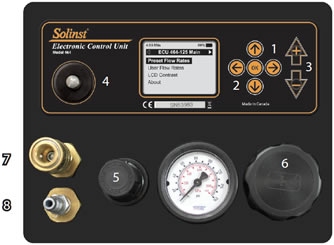

Panel de control

  Seleccione una opción del menú. Mantenga pulsado para apagar la unidad de control.

  Navegar por los menús y las opciones de menú.

   Recorre los números y las letras al editar.

 Válvula de control manual: Cuando se empuja, el solenoide se abre, permitiendo el ciclo de accionamiento.

 Regulador: Gírelo para aumentar o disminuir la presión de bombeo.

 Caja de la batería: 4 pilas alcalinas AA.

 Salida de aire: Línea de impulsión a la bomba.
      Nota: Utilice siempre la línea de transmisión suministrada con racor de escape rápido.

 Aire: Línea de alimentación de gas comprimido.



Menú principal

A El temporizador indica el tiempo restante antes de que la unidad se apague. La unidad se apagará automáticamente tras 5 minutos de inactividad.

B Batería restante. El icono parpadeará al 0% de batería.

C Porcentaje de batería restante.

DIndica que se puede acceder a un menú utilizando el cursor izquierdo.

EIndica que hay un submenú para la opción de menú activa.

F Caudales de usuario: Crear, guardar y editar personalizados ciclos de accionamiento/ventilación.

GContraste LCD: Ajusta el contraste de la pantalla LCD.

H Acerca de: Muestra la versión de firmware instalada.

I Caudales predefinidos: Seleccione un caudal con ciclos de accionamiento y venteo predefinidos:
