3.3.2 Configuración de Parámetros de Medición del Levelogger

En la parte inferior de la pantalla de información del Levelogger está la ventana para configurar parámetros de canal. El software detectará los canales disponibles cuando se lean las configuraciones de información del Levelogger.



El canal de nivel

• Identificación describe el parámetro de medición del canal y ya ha sido configurado como "LEVEL" (NIVEL). El canal de nivel monitoriza la presión equivalente a la columna de agua. El campo de identificación será el encabezado de la columna de datos y el nombre de la línea del gráfico cuando se ven los datos.
• Unidades se refiere a las unidades de medición del canal. Existen seis unidades de medición disponibles para que el usuario seleccione: m (predeterminado), cm, pies, kPa, mbar y psi. Cuando se usa un Barologger Edge, las opciones son kPa (predeterminada), mbar y psi.

Nota:

Las únicas unidades disponibles para el Levelogger Junior, LTC Levelogger Junior, Levelogger Gold y Barologger Gold son m (predeterminado), cm y pies.
• Compensación se refiere a una corrección de compensación como la distancia entre la punta del Levelogger y el tapa pozo de monitorización o el nivel estático de agua. Se recomienda que se utilice el valor de 0,00 para compensación, ya que éste mantiene todas las lecturas posteriores en relación con la punta del Levelogger. El rango de referencia es -1000 a 16.400 pies o -300 m a 5.000 m.

El canal de temperatura

• Identificación describe el parámetro de medición del canal y ya ha sido configurado como "TEMPERATURA".
• Unidadesse refiere a las unidades del canal de medición. Para el Levelogger y Barologger Edge se puede ajustar el canal de temperatura a °C (predeterminado) o ºF.



Después de completar los campos necesarios, haga clic en Save Settings (Guardar configuraciones) para aplicar la información. Se mostrará nuevamente la ventana de configuración del Levelogger.

Continúe ingresando información para cada uno de los Leveloggers conectados. Cuando se haya programado cada datalogger, haga clic en Siguiente en la ventana de Configuración del Levelogger. Se abrirá la ventana de Configuración de alarmas.

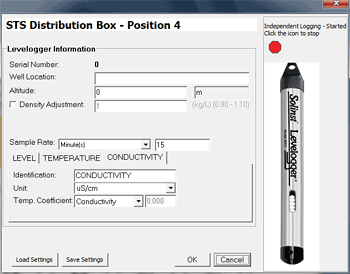

Parámetros de medición del LTC Levelogger Junior

• Identificación describe el parámetro de medición del canal y ya ha sido configurado como "Conductividad". El campo de identificación será el encabezado del canal, encabezado de columna de datos y nombre de línea de gráfico cuando se visualizan los datos.
• Unidades se refiere a las unidades de medición del canal. Hay dos unidades de medición disponibles para que el usuario seleccione: mS/cm o μS/cm.
• El campo del Coeficiente de temperatura le permite elegir la conductividad real ("Conductivity") en la temperatura actual o seleccionar medición de Conductancia específica ("Cond. espec.") en la que la lectura de conductividad es compensada con la temperatura para el estándar de 25 ºC. El Coeficiente de temperatura predeterminado es 2,00 para lecturas de conductancia específicas. No se debe ajustar el coeficiente de temperatura, a menos que conozca el valor específico para la solución que está midiendo.

Después de completar los campos requeridos, haga clic en Guardar configuraciones para aplicar la información. Se mostrará nuevamente la ventana de configuración del Levelogger. Continúe ingresando información para cada uno de los Leveloggers conectados. Cuando se haya programado cada datalogger, haga clic en Siguiente en la ventana de Configuración del Levelogger. Se abrirá la ventana de Configuración de alarmas.

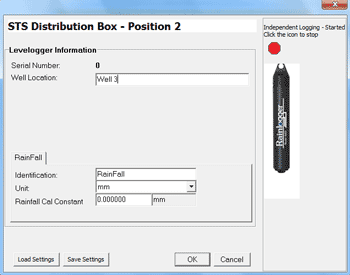

Parámetros de medición del Rainlogger

Hay un canal de medición para los Rainloggers. El canal de "Precipitaciones" registra cada hora de inclinación por medio de un pluviómetro de balancín e indica una cantidad de precipitación por inclinación (ingrese constante Cal de precipitación). Cuando un controlador de STS Gold informa sobre datos del Rainlogger a la estación doméstica, enviará la cantidad de precipitaciones acumuladas por período de muestreo (en base a la velocidad de muestreo del controlador del STS Gold). Para determinar el tiempo exacto que se produce una inclinación, el Rainlogger tendría que estar configurado para registrar en su propia memoria interna, que almacena cada evento de inclinación.

• Identificación describe el parámetro de medición del canal y ya ha sido configurado como "Precipitación". Se puede renombrar el canal para adaptarlo a cada proyecto. El campo de identificación será el encabezado de canal, encabezado de columna de datos y nombre de línea de gráfico cuando se ven los datos. La identificación está limitada a 32 caracteres.
• Unidades se refiere a las unidades de medición del canal. Hay dos unidades de medición disponibles para que el usuario seleccione: mm o pulgadas.
• El campo de la constante Cal de precipitación le permite ingresar el factor de calibración para el pluviómetro de balancín que estará usando. El factor de calibración es la cantidad de profundidad de precipitación (mm, pulg.) por inclinación. El factor de calibración debe estar indicado en una etiqueta sobre el dispositivo del pluviómetro de balancín o en la documentación del fabricante. Ingrese el factor de calibración en mm o pulgadas.



Después de completar los campos requeridos, haga clic en Guardar configuraciones para aplicar la información. Se mostrará nuevamente la ventana de configuración del Levelogger.

Continúe ingresando información para cada uno de los Leveloggers conectados. Cuando se haya programado cada datalogger, haga clic en Siguiente en la ventana de Configuración del Levelogger. Se abrirá la ventana de Configuración de alarmas.
