1.2.1 Nivel

solinst parámetros de medición del levelogger edge monitorización de nivel altura real de columna de agua presión barométrica lecturas totales de presión del levelogger profundidad al agua debajo del dato de referencia  image

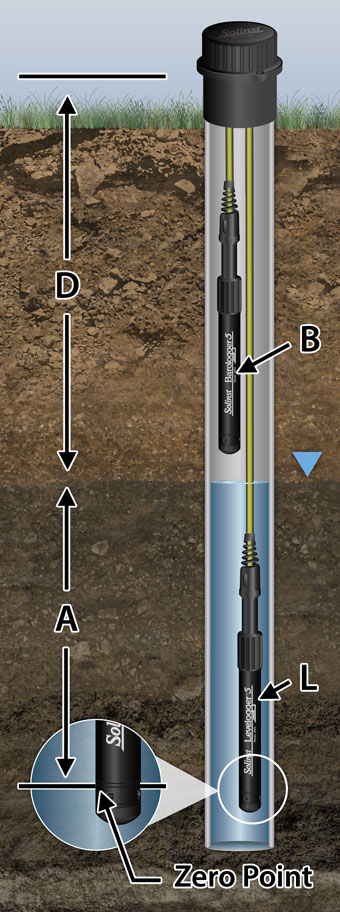

Figura 1-1 Fundamentos
de medición del Levelogger

Todos los Leveloggers miden la presión total (absoluta). Cuando se sumerge, el Levelogger registra la combinación de presión barométrica y presión del agua. La presión real de sólo agua (A) sobre el sensor se obtiene restando la presión barométrica (B) de la presión total (L) (consulte la Figura 1-1).

El mejor método de compensar para la presión barométrica es emplear un Barologger sobre el nivel del agua para obtener registros de la presión barométrica. El software de Levelogger incluye un Asistente de datos que lo guía a través del proceso automático de la compensación barométrica. Se pueden emplear métodos manuales para determinar el nivel absoluto del agua usando registros barométricos recolectados in situ o disponibles de la estación meteorológica local (por ejemplo, el aeropuerto). Las lecturas de nivel de agua de los Leveloggers se compensan automáticamente con la temperatura.

A = altura real de columna de agua
B = presión barométrica
L = lecturas totales de presión del Levelogger
D = profundidad al nivel de agua, debajo del dato de referencia

Nota: los modelos de Levelogger Gold, Levelogger Junior y LTC Levelogger Junior convierten las lecturas de presión al equivalente del nivel de agua sobre el punto cero de presión del datalogger de 950 cm (31,17 pies). El Levelogger Edge, Levelogger Junior Edge y el LTC Levelogger Edge no tienen compensación de punto cero. Por lo tanto, los datos de nivel de agua parecerán diferentes aunque se mida la misma cantidad de presión (es decir, los datos del Levelogger Edge aparecerán como que lee 950 m (17 pies) más alto que un Levelogger Gold. La compensación barométrica que usa el Asistente de datos, considera automáticamente esta diferencia de compensación de punto cero cuando compensa una mezcla de modelos.

Nota:

Los Leveloggers miden la presión del aire más columna de agua sobre su sensor (punto cero). Para ajustar las lecturas de nivel después de la recolección de datos, por ejemplo a las profundidades de nivel de agua debajo de la parte superior del encamisado (D), consulte las opciones avanzadas dentro del Asistente de datos de software.
