Cortar los puertos exteriores y los orificios de ventilación
Paso 8) Instalar la guía de corte del puerto
Desliza la Guía de Corte del Puerto sobre el tubo CMT hasta el Puerto 1. Alinea la muesca estampada «1 » de la Guía de Corte del Puerto con la línea que trazaste a lo largo del identificador del Canal 1. Coloca la Guía de Corte del Puerto de modo que la marca de profundidad «+» (que indica el centro del Puerto) sea visible en la ventana del centro de la Guía de Corte del Puerto (Figura 8). Fija la Guía de Corte del Puerto al tubo CMT apretando los pernos de bloqueo moleteados de la parte inferior de la guía (Figura 9). Aprieta los pernos, sólo con la mano, para evitar que se mueva la Guía de Corte del Puerto.

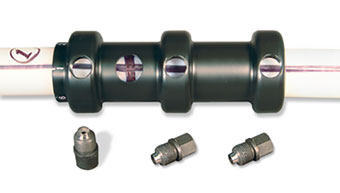

Figura 8 – Guía de corte del puerto CMT
Nota:
Cuando utilices la Guía de Corte de Puertos, asegúrate de que los pernos de corte se sitúan debajo del número 1 de la parte delantera de la Guía. Los pernos de bloqueo van debajo del número 4 en la parte trasera de la Guía de Corte Portuaria.

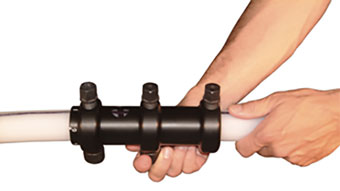

Figura 9 – Guía de corte de puertos CMT de 7 canales con tapones
Paso 9) Utiliza pernos de corte para hacer agujeros
A continuación, haz tres agujeros, como se describe a continuación, en el Canal 1, utilizando los pernos de corte atornillados en la Guía de Corte del Puerto. No te precipites al atornillar los pernos de corte en la Guía de Corte del Puerto. Asegúrate de que los pernos están correctamente alineados con los orificios de la Guía de Corte del Puerto para que no se produzcan roscas cruzadas.
Nota:
No te precipites al atornillar los pernos de corte en la Guía de Corte del Puerto. Asegúrate de que los pernos están correctamente alineados con los orificios de la Guía de Corte del Puerto para que no se produzcan roscas cruzadas.
Empieza enroscando un perno de corte en uno de los orificios situados en el mismo lado que la ventana. Utiliza la llave hexagonal para apretar el perno de corte. Aprieta el perno unas cuantas vueltas y luego aflójalo una vuelta. Sigue haciéndolo hasta que el Perno de Corte «toque fondo» (Figura 10). Retira el perno cortante. Debe haber un disco de plástico dentro del perno cortante. Si no lo hay, vuelve a insertar el perno de corte y repite el proceso de corte (asegúrate de que los pernos de bloqueo moleteados estén apretados). Saca el trozo de plástico del interior del Perno de Corte introduciendo una llave Allen a través del pequeño orificio taladrado en la cabeza del Perno de Corte (Figura 11 ). Repite este proceso para cortar los tres orificios. Los dos orificios superiores proporcionarán el acceso al tapón del puerto y el orificio inferior es el orificio de ventilación (Figura 12).
Nota:
Para facilitar un corte eficaz, haz avanzar el perno de corte en incrementos alternos de ~1,5 vueltas en el sentido de las agujas del reloj, y luego 0,5 vueltas en sentido contrario, repetidamente.

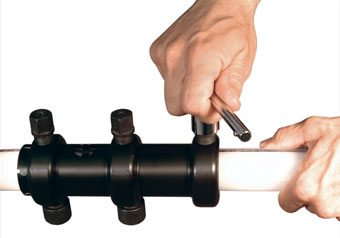

Figura 10 – Guía de corte del puerto CMT – Recorte del orificio del puerto de muestreo

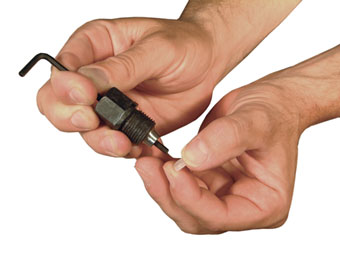

Figura 11 – CMT retirando el tapón de corte LDPE
Figura 12 – Configuración de corte del puerto de tubos CMT
Nota:
Si se instalan numerosos sistemas, se pueden pedir pernos de corte de repuesto, ya que pueden desafilarse tras un uso repetido. Se recomienda pedir un perno extra por cada 10 puertos construidos.
Paso 10) Corta el panel entre los dos orificios superiores del puerto

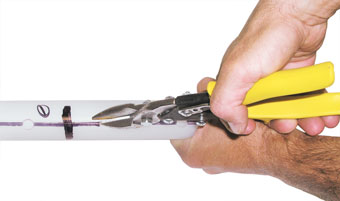

Afloja la herramienta de corte y muévela «hacia abajo» del CMT y apártala. A continuación, utiliza las tijeras, como se muestra en la Figura 13, para cortar el panel de plástico situado entre los dos orificios superiores del puerto. Hazlo con cuidado y mantén las tijeras paralelas a la pared lateral del canal para evitar cortar las paredes que separan el Canal 1 de los Canales 2 y 6. Haz la abertura lo más grande posible para facilitar la inserción del tapón de expansión, como se describe en el paso siguiente.
Nota:
Los dos orificios superiores te permiten utilizar unas tijeras para recortar un panel de plástico entre los dos orificios, creando un orificio de 5 cm de largo en el Canal 1. El orificio inferior es un orificio de ventilación. Se necesita un orificio de ventilación para permitir que el aire salga del canal situado bajo el puerto de monitorización cuando el tubo CMT se inserte en la perforación llena de agua durante la instalación del pozo.
Figura 13 – Corte del puerto CMT
Figura 14
Figura 15

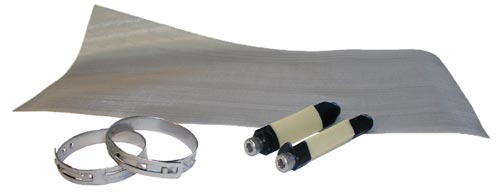

Conjunto de puerto estándar (nº 106278)
Paso 11) Inserta el Tapón de Expansión

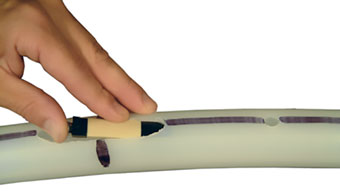

Introduce un tapón de expansión a través de la abertura (Figura 16), de modo que selle el Canal 1 por debajo del puerto de monitorización y por encima del orificio de ventilación. Si es necesario, utiliza el destornillador dinamométrico para empujar suavemente el tapón hasta colocarlo en su sitio (Figura 17). Utiliza las tijeras para recortar la abertura del puerto si tienes dificultades para introducir el tapón. Aprieta el tapón a un par de 12,5 pulgadas-libra utilizando el destornillador dinamométrico suministrado.
Nota:
El orificio de ventilación no permite la conexión cruzada con otras zonas de vigilancia porque el fondo del canal está sellado con un tapón estanco.

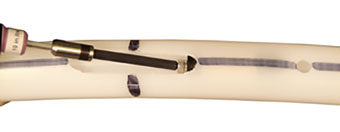

Figura 16 – Insertar el enchufe CMT Pie en el puerto de muestreo
Figura 17 – Insertar el enchufe de pastel del sistema multinivel Solinst CMT en el puerto de muestreo
Nota:
Al instalar el tapón de expansión, la temperatura del CMT debe estar entre -15ºC y 35ºC. Si la temperatura del aire es superior a 35ºC, utiliza agua fría para enfriar la tubería en el puerto antes de instalar el tapón de expansión.
Paso 12) Instalar la rejilla del pozo
El último paso para hacer el puerto del Canal 1 consiste en envolver la malla de acero inoxidable alrededor del puerto, formando una pantalla de pozo sobre la abertura. Centra la malla sobre la abertura del puerto y envuélvela firmemente alrededor del tubo CMT (Figura 18). Utiliza las pinzas y abrazaderas Oetiker de perfil bajo para fijar firmemente la malla al tubo. Consulta la sección siguiente para obtener más detalles sobre la instalación de las abrazaderas Oetiker. Utiliza dos abrazaderas para cada puerto de monitorización (Figura 20). La construcción del puerto 1 ya está terminada. Ahora estás preparado para hacer el Puerto número 2.
Nota:
Humedecer la Abrazadera Oetiker reduce la fricción, facilitando la instalación.
Instalación de las abrazaderas Oetiker
Enrolla la pinza Oetiker alrededor de la pieza (por ejemplo, pantalla, centralizador, punto de guía) que vas a sujetar. Deja que el primer gancho de sujeción (el más cercano) pase por la abertura de la ranura larga. Aprieta la pinza con la mano hasta que el gancho de retención enganche el extremo de esta abertura. La figura 19 muestra este paso. Encaja las «puntas de las mordazas» de los alicates Oetiker en cada uno de los «túneles» de la pinza. Al apretar y cerrar las pinzas Oetiker, se juntan simultáneamente los dos túneles. Con los dos túneles juntos, empuja hacia abajo la cola de la pinza, de modo que el gancho de retención más alejado pase por la última ranura. Ahora suelta las pinzas para que el gancho de retención coja la pinza y la sujete.

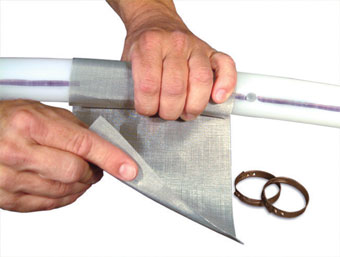

Figura 18 – Enrollado de la malla de acero inoxidable alrededor del orificio de muestreo CMT

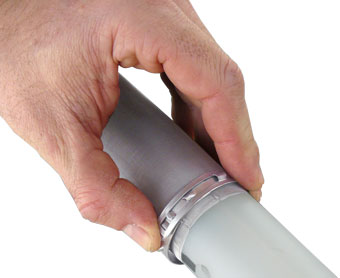

Figura 19 – Colocación de la pinza CMT Oetiker sobre la rejilla de muestreo

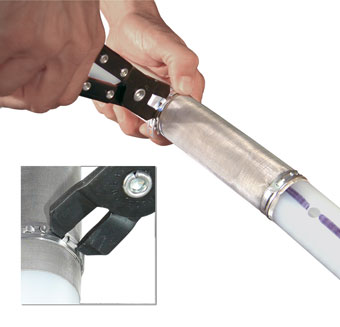

Figura 20 – Apriete de la abrazadera Oetiker sobre la malla de acero inoxidable CMT para el puerto de muestreo
Paso 13) Alinear la guía de corte del puerto

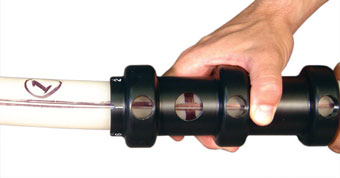

Desliza la Guía de Corte del Puerto hasta el Puerto 2. Coloca la Guía de Corte del Puerto exactamente igual que hiciste para el Puerto 1. La marca de profundidad debe ser visible en la ventana de la Guía de Corte del Puerto y el identificador longitudinal del Canal 1 debe estar indexado al número «1» estampado en la guía (Figura 21). Ahora, gira la Guía de Corte de Puerto (sin mover su posición a lo largo del tubo CMT) de modo que la línea longitudinal esté ahora indexada al número «2» estampado en la guía (Figura 22). Esto posiciona la Guía de Corte de Puertos de modo que los pernos de corte sólo hagan agujeros en el Canal 2. Fija la Guía de Corte de Puertos utilizando los pernos de bloqueo moleteados como antes. Corta los dos orificios del puerto y un orificio de ventilación en el Canal 2. A continuación, afloja la herramienta de corte y deslízala por el tubo para apartarla.
Nota:
Para evitar instalar puertos en los canales equivocados, empieza por colocar la Guía de Corte de Puertos de modo que la marca de profundidad sea visible en la ventana, luego gira la guía para que el número apropiado (correspondiente al número de puerto) quede indexado contra la línea que trazaste antes a lo largo del identificador longitudinal del Canal 1. Este paso es muy importante

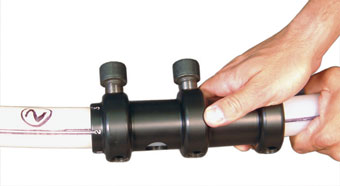

Figura 21 – Alineación de la guía de corte del puerto CMT para corregir la profundidad de muestreo
Figura 22 – Alineación de la guía de corte del puerto CMT con el
canal de tubos CMT correcto utilizando los números asignados en la parte superior
Nota:
En algunos sitios, puedes decidir que no es necesario controlar todos los canales. En ese caso, corta sólo los puertos de los canales deseados.
Cuando construyas el conjunto del fondo, inserta los tapones expansibles sólo en los canales monitorizados, dejando los demás canales abiertos para que puedan llenarse de agua a medida que se introduce la tubería CMT en el pozo (por ejemplo, si sólo se monitorizan tres canales, sólo en esos canales deben insertarse tapones en la base). Esto reduce la flotabilidad durante la instalación del pozo.
Paso 14) Crear la Apertura del Puerto 2
Recorta el panel de plástico entre los dos agujeros superiores, creando una abertura para el puerto 2.
Paso 15) Termina de Construir el Puerto 2
A continuación, introduce un tapón de expansión a través de la abertura, colocándolo debajo del puerto de monitorización, y apriétalo a 10 pulgadas-libra como antes. Por último, envuelve un trozo de malla de acero inoxidable alrededor de la abertura y fíjalo con dos abrazaderas de acero inoxidable. Ya has terminado de construir el puerto 2.
Paso 16) Construye los Puertos 3 a 6
Continúa los pasos descritos anteriormente para los Puertos 3 a 6.
