10.1.4 Instalación del Rainlogger

solinst rainlogger datalogger del pluviómetro pluviómetro de balancín precipitación total medición de precipitación total image

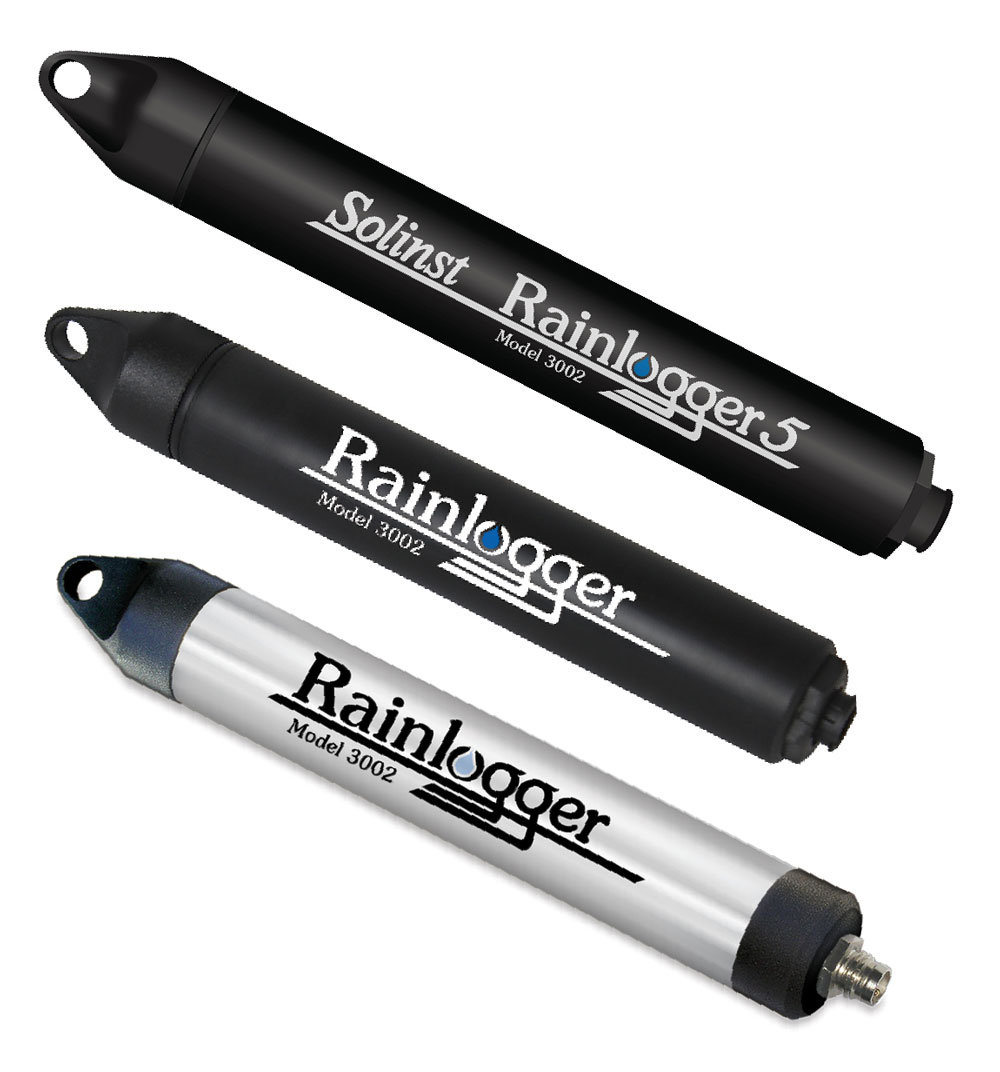

Figura 10-13 Rainloggers
de Solinst

solinst rainlogger rain gauge datalogger rain gauge tipping bucket total precipitation measuring total rainfall image

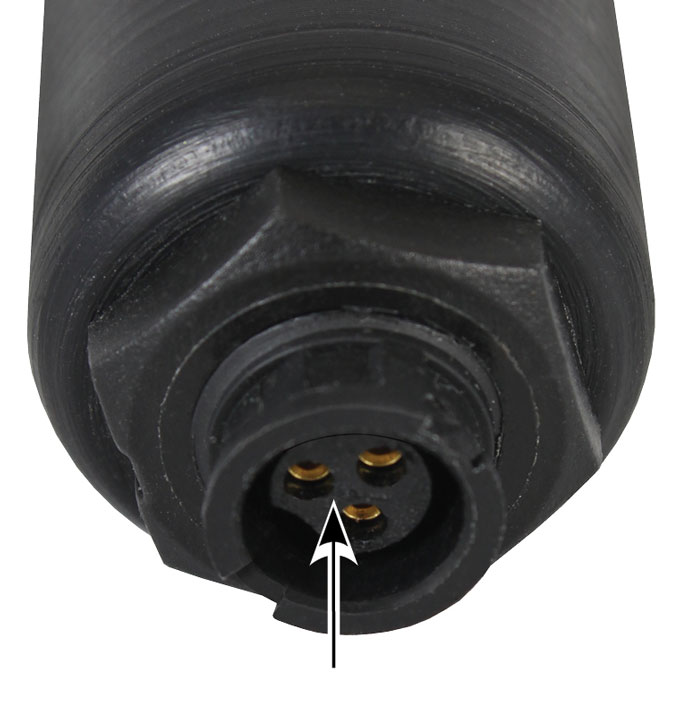

Figura 10-14 Conector del
pluviómetro de balancín
del Rainlogger Edge

Los Rainloggers de Solinst (Figura 10-13) están diseñados para que registren las horas de inclinación de un pluviómetro de balancín externo y generen la cantidad de precipitación por inclinación.

La carcasa del Rainlogger Edge está fabricada de ABS, mientras que la del Rainlogger está fabricada de acero inoxidable. Se debe evitar la exposición directa a la precipitación y los Rainloggers no se deben sumergir. La carcasa de ABS del Rainlogger Edge provee protección extra para la descarga electroestática (ESD).

El conector del pluviómetro del Rainlogger (Figura 10-14) se conecta a un cable de 2 m (6,5 pies) suministrado con el Rainlogger. El Rainlogger Edge y el Rainlogger son suministrados con diferentes cables conectores que no se pueden intercambiar. Los cables conectores tienen dos alambres, que están conectados al balancín empalmando el cable del balancín. Como el balancín es sólo un interruptor eléctrico, para la mayoría de los modelos, los cables se pueden conectar a otro cable. Consulte las instrucciones de funcionamiento del fabricante. Los cables más largos expuestos deben estar protegidos de roedores y vandalismo por medio de un blindaje del cable o instalados dentro del conducto eléctrico.

Nota:

El Rainlogger Edge y el Rainlogger son suministrados con diferentes cables conectores que no se pueden intercambiar.

solinst rainlogger datalogger del pluviómetro pluviómetro de balancín precipitación total medición de precipitación total image

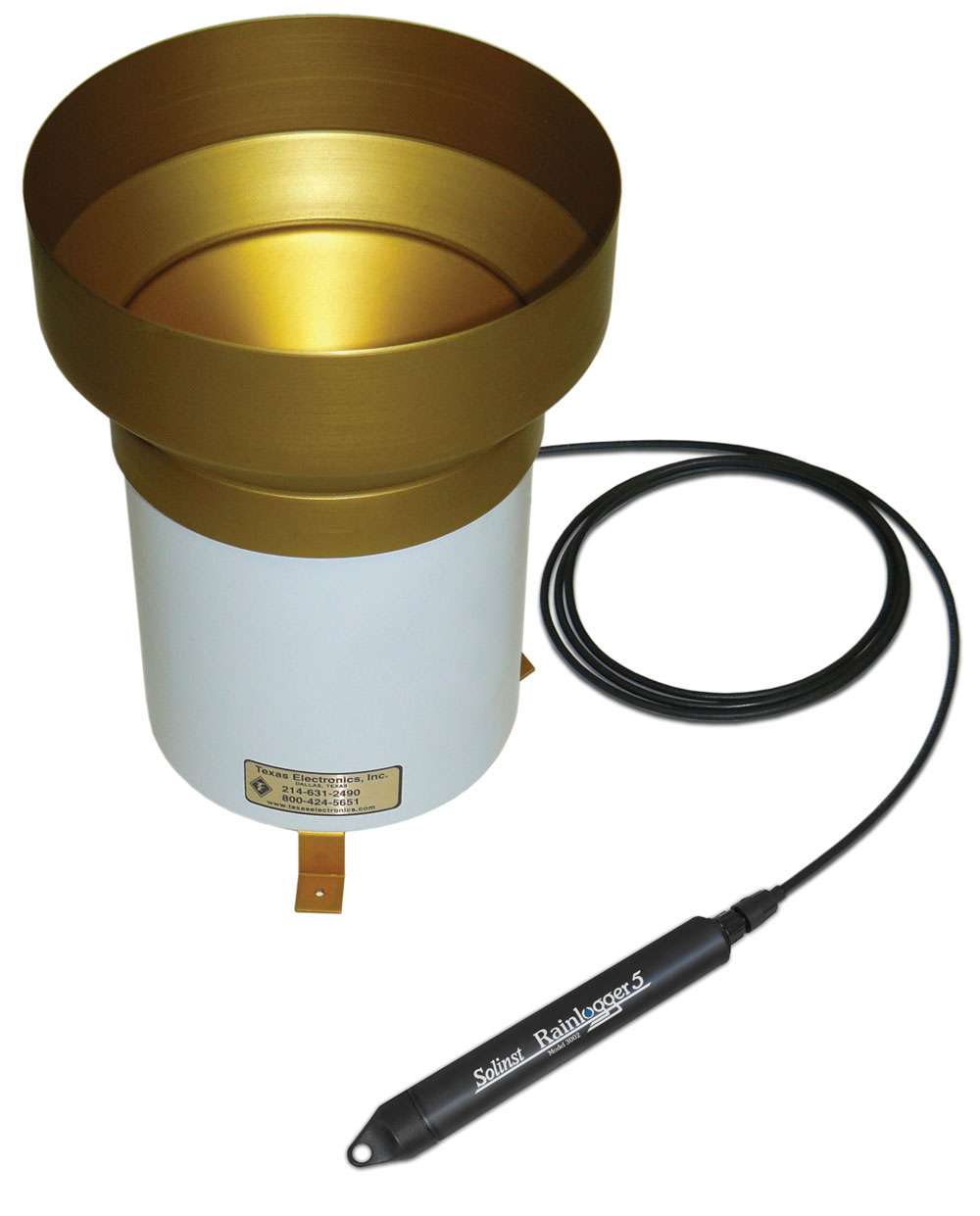

Figura 10-15 Rainlogger Edge conectado al pluviómetro
