Funcionamiento de la Bomba

Portátil:

La bomba se conectará a una tubería doble de LDPE con un diámetro exterior de 1/4", unidas de manera intermitente, montada en un carrete.

  1. Empuje la manguera de muestreo e inyección de gas en los acoples rugosos de los dos vástagos de la bomba. Las muescas o rugosidades en el acople del vástago implican que no se requiere el uso de la abrazadera. La manguera de inyección de gas se conecta al vástago que está identificado con un pequeño hoyo al lado de la base.
  2. Nota:

    Use un punzón para expandir la punta de la manguera, o caliente la manguera ligeramente para ayudarse a empujarla completamente a lo largo de las muescas o rugosidades del vástago.

  3. Baje el conjunto de la DVP dentro del pozo.
  4. Conecte la línea de alimentación con el secador en línea de la fuente de gas comprimido a la unidad de control. La línea de impulsión se conecta desde la unidad de control hasta el carrete (la unidad de control Modelo 464 cuenta con líneas de impulsión y de alimentación)
  5. Conecte una línea de muestreo corta (3 pies o 1 m) con un diámetro exterior de 1/4" al conector de muestra en el carrete.

Dedicada:

La bomba se comercializa con un rollo de tubería que se debe cortar a la longitud deseada, para conectar al cabezal del pozo.

  1. Corte la manguera a la longitud deseada. Empuje las mangueras de muestreo e inyección de gas en los dos vástagos con acople rugoso de la bomba. La manguera de inyección de gas se conecta al vástago que está identificado con un pequeño hoyo al lado de la base. (ver nota abajo en el paso anterior).
  2. Conecte las líneas de muestreo y de impulsión a los acoples a presión correctos en el lado inferior del cabezal del pozo (consulte el diagrama de la derecha para ver el uso de los acoples a presión y adaptadores).
  3. Baje el conjunto de la DVP dentro del pozo. Empuje firmemente el cabezal del pozo en la prolongación del encamisado.
  4. Conecte una línea de muestreo corta (3 pies o 1 m) al acople de línea de muestreo del cabezal del pozo (consulte el diagrama a la derecha para ver el uso de los acoples a presión y adaptadores).
  5. Conecte la línea de alimentación con el secador en línea de la alimentación de gas comprimido a la unidad de control. La línea de impulsión se conecta desde la unidad de control en la parte superior del cabezal del pozo (la unidad de control Modelo 464 cuenta con líneas de impulsión y de alimentación).

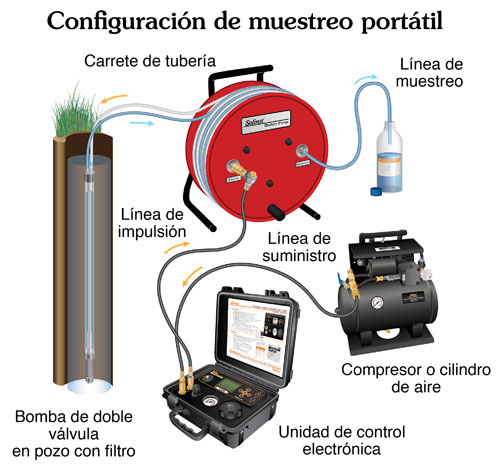

Configuración de muestreo portátil



imagen pozo de agua subterránea de la bomba de muestreo doble válvula de doble válvula de instrucciones de la bomba 408 instrucciones bombas de impulsión Solinst gas muestreadores de agua subterránea

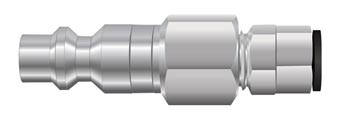

Adaptador Opcional de Manguera de Inyección (107117)

Conexión rápida de la línea de impulsión

solinst adaptador opcional para la línea de inyección de gas

Acople a presión de la línea de impulsión de 1/4" (6,4 mm)



Cuando la Bomba de Doble Válvula se instala sin la Tapa de Pozo Solinst o Carrete Portátil Solinst para la Manguera, debe usar entonces el Adaptador Opcional de Manguera de Inyección que permite una conexión entre el Conector de la manguera negra de inyección de gas que viene de la Caja de Control y la manguera de inyección de gas que viene de la bomba.
