Instruccioines de Funcionamiento del Medidor de Nivel de Agua

Indicador de nivel de agua
Instrucciones de funcionamiento

solinst indicadores de nivel de agua medidores de nivel de agua 109408 mediciones de nivel de agua instrucciones de funcionamiento del indicador de nivel de agua 102 marcado con láser instrucciones de funcionamiento del indicador de nivel de agua 102 image
solinst indicadores de nivel de agua medidores de nivel de agua 109408 mediciones de nivel de agua instrucciones de funcionamiento del indicador de nivel de agua 102 marcado con láser instrucciones de funcionamiento del indicador de nivel de agua 102 image

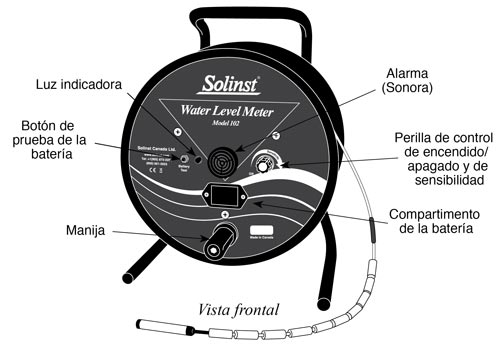

Control del equipo

  1. Gire la perilla de control de sensibilidad totalmente a la derecha.

  2. Notas:

    1. Girar hacia la derecha la perilla de control de sensibilidad enciende el medidor y aumenta la sensibilidad.
    2. Siempre coloque la perilla de control en la posición de
      mayor sensibilidad, luego disminuya si fuera ecesario.

  3. Presione el botón Prueba de batería para probar la batería y el circuito principal (no prueba el cable ni la sonda).
  4. Sumerja la sonda en agua del grifo. Esto completa el circuito y activa la alarma sonora y la luz.



La guía de cinta

solinst tape guide



La guía de cinta está diseñada para:

  1. Calce el extremo pequeño de la guía de cinta sobre el encamisado de un pozo de 2" (50 mm) de diámetro o mayor.
  2. Para carretes pequeños, inserte la pata del medidor de nivel de agua en el orificio en la guía de cinta y apoye el medidor de nivel de agua en el costado del encamisado del pozo. (Consulte el diagrama a la derecha).

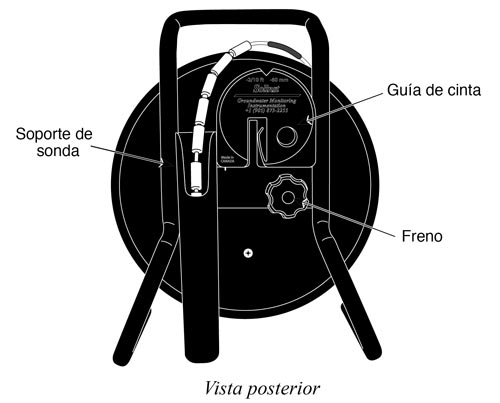

  3. Para guardar la guía de cinta después de tomar las mediciones de nivel de agua, simplemente engánchela en el soporte ubicado en la parte posterior del medidor de nivel de agua.

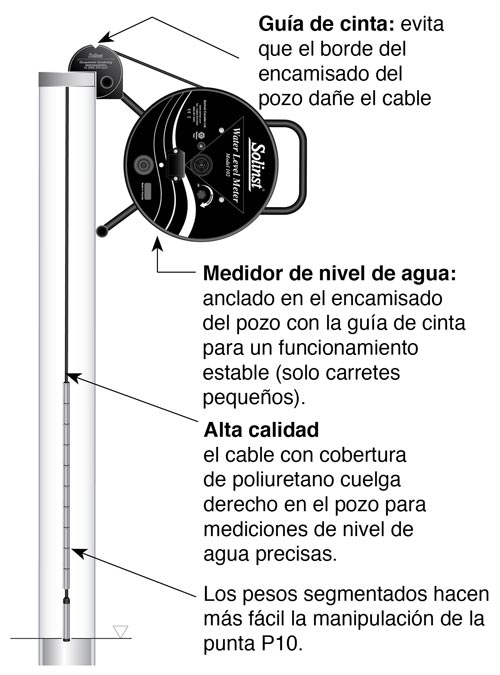

solinst 102 water level indicator schematic diagram showing how to take a water level measurement in a well



Mediciones de nivel de agua

  1. El punto cero de medición, en ambas sondas P4 y P10, está cerca de la punta.
  2. Para un funcionamiento sencillo se puede usar la guía de cinta para sostener el medidor de nivel de agua. (Consulte el diagrama a continuación).
  3. Baje el cable dentro del pozo pasándolo a través de la ranura en la parte superior de la guía de cinta. Cuando la punta de la sonda ingresa al agua, se activan la luz y la alarma sonora. Para asegurar la precisión, baje y levante la sonda un par de veces y luego registre la medición de profundidad desde el cable hasta la parte superior del pozo.
  4. Si usa la guía de cinta, el punto de medición se compensa desde la parte superior del encamisado. Para ajustar las mediciones hasta la parte superior del encamisado, simplemente reste la cantidad indicada en la parte frontal de la guía de la cinta (es decir, 6 cm o 2/10 de pie).
