Introducción
El Levelogger® 5 App Interface Interface usa tecnología inalámbrica Bluetooth® para conectar los datalogger de Solinst a un dispositivo inteligente Android™ que funcione con la versión Android 9.0 o superior. Por favor revise la lista de dispositivos probados que se muestran en la última página de esta guía rápida de inicio.
Una vez que la conexión este hecha, el usuario puede utilizar el Levelogger App de Solinst para interactuar con los datalogger. El Levelogger App de Solinst le permite visualizar en tiempo real los datos de los datalogger conectados, así como ver el registro de lecturas, descargarlo y enviarlo por correo electrónico. El usuario puede también programar los datalogger o aplicar configuraciones guardadas en el dispositivo.
El Levelogger 5 App Interface es compatible con la serie de dataloggers Levelogger 5, LevelVent 5, AquaVent 5, así como con los dataloggers anteriores de la serie Levelogger Edge, y LevelVent y AquaVent utilizando sus versiones de firmware más actuales.

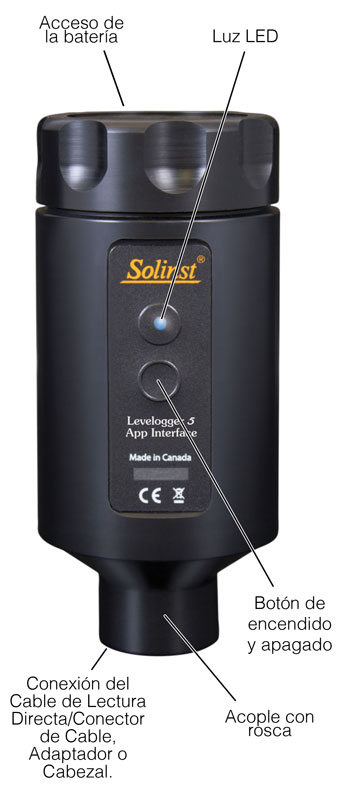

Levelogger 5 App Interface
Conexión
El Levelogger 5 App Interface se conecta al extremo superior del cable de lectura directa L5 o el adaptador óptico L5 de un Levelogger, el cabezal de pozo LevelVent 5 o el cable conector de cabezal de pozo AquaVent 5.
Para conectar el Levelogger 5 App Interface, simplemente sostenga el conector en el extremo del Cable de Lectura Directa/Conector de Cable/ Cabezal y enrosque con el acople en la base del App Interface. La conexión de rosca está diseñada para mantenerse estable cuando está instalado el Cable de Lectura Directa o Cabezal del LevelVent en una tapa de pozo de 2" de Solinst.
Alternativamente, puede usar un adaptador L5 roscado o de ajuste deslizante, cuando no se esté usando un cable de lectura directa. Simplemente inserte o deslice el Levelogger en el extremo óptico y coloque el App Interface en la otra conexión de rosca.

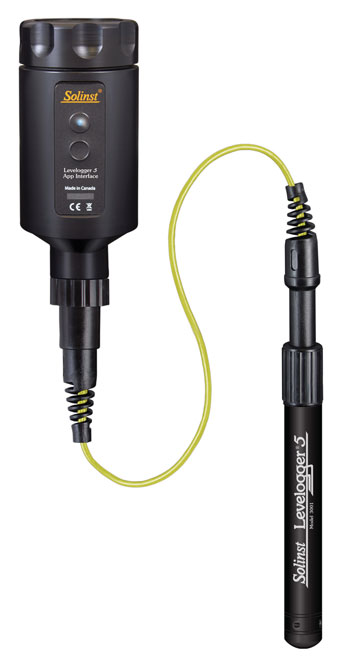

Cable de lectura directa L5

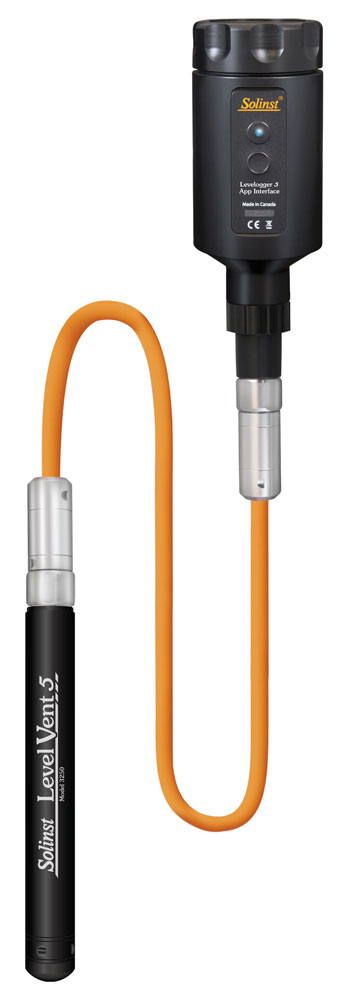

Cabezal del LevelVent 5

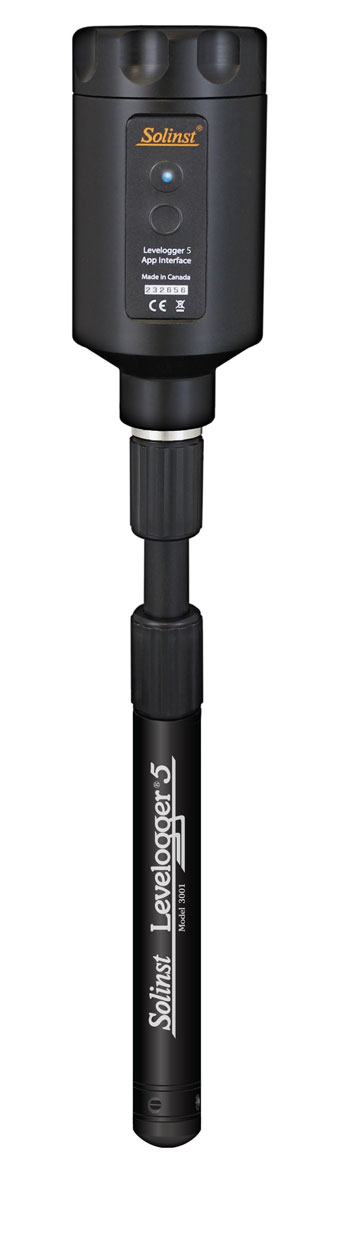

Adaptador L5 Roscado

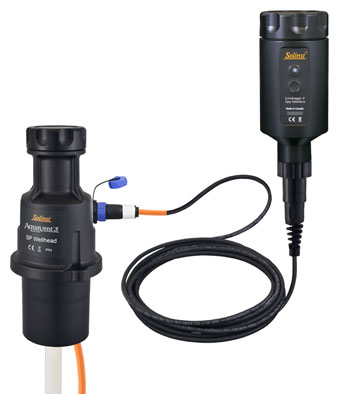

Cabezal del AquaVent 5 y Cable Conector App
Baterías
El Levelogger 5 App Interface opera utilizando cuatro baterías reemplazables de litio tipo AA de 1.5 V (también se pueden utilizar baterías alcalinas). Para instalar o reemplazar las baterías:
- Desenrosque la tapa en la parte superior del Levelogger 5 App Interface para acceder al compartimiento de las baterías.
- Lentamente remueva el compartimiento de las baterías de la unidad del Levelogger 5 App Interface.
- Asegure de instalar las baterías con la polaridad adecuada.
- Inserte el compartimiento de las baterías dentro de la unidad del App Interface, asegúrese de que este alineado adecuadamente.
- Enrosque firmemente la tapa a la unidad del Levelogger 5 App interface.
Botón de encendido y apagado y luz LED
Mantenga presionado el botón de encendido y apagado por 1 segundo para encender el Levelogger 5 App Interface. Mantenga presionado el botón de encendido y apagado por 3 segundos para apagar el Levelogger 5 App Interface. El Levelogger App Interface se apagara de forma automática después de 10 minutos de inactividad.
La luz LED indica el estado del Levelogger 5 App Interface.
- Luz verde parpadeando cada segundo: listo/esperando para que la conexión Bluetooth sea realizada con el dispositivo inteligente.
- Luz azul parpadeando cada 3 segundos: el dispositivo con conexión Bluetooth está conectado o emparejado (la App esta abierta).
- Luz amarilla: el Levelogger App Interface está en proceso de apagarse mientras el botón está siendo presionado.
- Luz roja parpadeando cada 10 segundos: las baterías están bajas y se requiere reemplazarlas.
Uso del Levelogger 5 App & Interface
- Descargue el Solinst Levelogger App disponible en Google Play™ a su dispositivo inteligente.
- Conecte el Levelogger 5 App Interface al extremo o conector superior del Cable de Lectura Directa de Levelogger, o adaptador, Cabezal del LevelVent o Cabezal del AquaVent mediante Cable Conector. Presione el botón para encender el App Interface.
- Active o encienda el Bluetooth en su dispositivo inteligente, en la opción Configuraciones>Bluetooth. Busque los dispositivos disponibles. Empareje el Levelogger 5 App Interface a su dispositivo inteligente, seleccionándolo de la lista de dispositivos Bluetooth disponibles.
- Abra el Solinst Levelogger App y conecte al datalogger.
- Una vez que haya finalizado de programar o descargar los datos del datalogger, desconecte el Levelogger App Interface y conecte al datalogger en el siguiente punto de monitoreo. El App Interface es portátil y no está pensado para instalaciones permanentes.
Probado en los siguientes dispositivos:
Tableta: Samsung Tab 4 (10.1") - Model SM-T530NU
Teléfono: Samsung Galaxy S5 - Model SM-G900W8
Teléfono: Samsung Galaxy S4 - Model SGH-1337M
