4.0 Accesorios

Nota:

Si utiliza un compresor, la válvula de drenado en la base del compresor debe abrirse diariamente para evitar la acumulación de humedad.

solinst oil less válvula de drenaje del compresor de aire de 12 voltios en posición cerrada

Válvula de drenado cerrada

solinst oil less válvula de drenaje del compresor de aire de 12 voltios en posición abierta

Válvula de drenado abierto



Nota:

La Unidad de Control Electrónico tiene un filtro incorporado para prevenir que la humedad ingrese a la línea de suministro de gas. Sin embargo, el Filtro Externo se recomienda para uso con compresores de aire.

Nota:

Para compresores grandes se recomienda que estos tengan un secador incorporado para reducir la humedad en la línea de suministro.

El compressor de 12V se conecta al Controlador Electrónico de Bomba modelo 464 utilizando la manguera de suministro. Es ideal para aplicaciones de bajo flujo en profundidades de 100ft (30m) o menos. Se opera utilizando una fuente de suministro de 12 voltios DC, como la batería de un auto o un camión. Viene equipado con pinzas. El compressor opera a una presión hasta de 125 psi, y esta equipado con un tanque con capacidad para 2 galones US (7.6L) de aire y ranqueado para 150 psi.

Cuando se utiliza un compressor Solinst de 12V, o cualquier otro compressor con la Unidad Electrónica de Control modelo 464, se recomienda el uso de un Filtro Externo. El Filtro Externo se conecta a la línea de suministro 464 y así se reduce el riesgo de ingreso de humedad a la Unidad de Control.

Vea instrucciones de operación e instalación para el Compresor de 12 Voltios y el Filtro Externo 464.

solinst compresor de 12 voltios

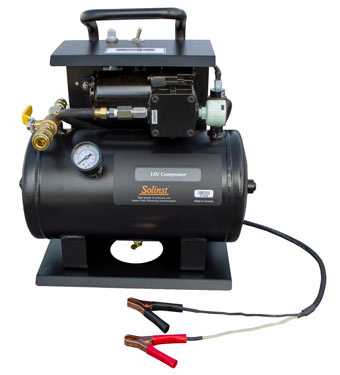

Figura 4-1 Compresor de 12 voltios (pt#106009)

Figura 4-2 Filtro Externo 464 con válvula de desfogue (pt#112832)
