Desmontaje Descontaminacion Reensamblaje

Desmontaje

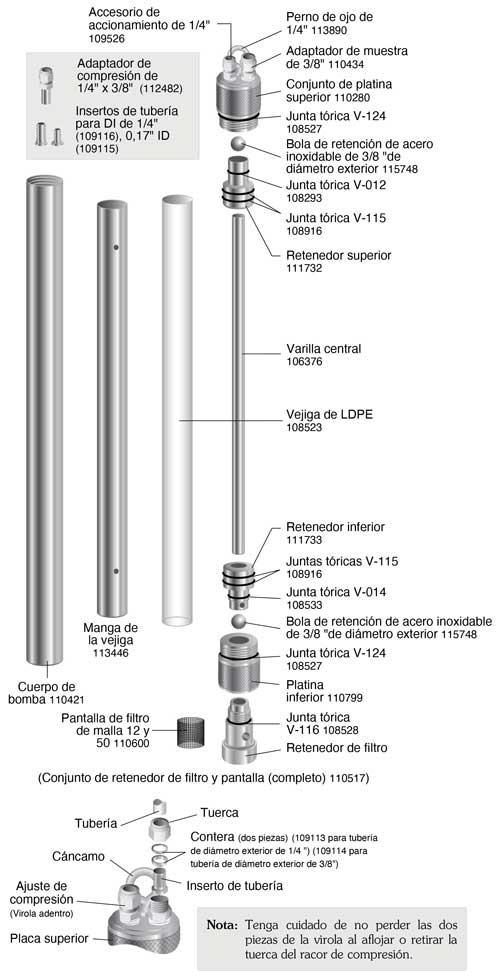

1. Desatornille y retire el retenedor del filtro, la malla del filtro y las placas superior e inferior, teniendo cuidado de no perder las bolas de control. Retire la manga de la vejiga del cuerpo de la bomba.
2. Retire los retenedores superior e inferior del manguito de la vejiga. Mientras sujeta el manguito de la vejiga, es posible que tenga que empujar un extremo contra una superficie sólida para ayudar a sacar el primer retenedor y, a continuación, utilizar la varilla central para empujar el otro retenedor hacia fuera. Deslice la varilla central hacia fuera de la vejiga.
3. Retire la vejiga del manguito de la vejiga utilizando un par de alicates de punta de aguja.

Descontaminación

1. Desarme completamente la bomba.
2. Lave todos los componentes de la bomba con jabón o detergente sin fosfatos.
3. Enjuague todos los componentes a fondo con agua desionizada.
4. Reemplace las juntas tóricas y la vejiga gastadas si es necesario, y vuelva a ensamblar.

Reensamblaje

1. Deslice manualmente la nueva vejiga en el manguito de la vejiga. Se extenderá más allá del manguito de la vejiga en ambos extremos.
2. Con los dedos, estire / ensanche ligeramente ambos extremos de la vejiga.
3. Si es necesario, instale nuevas juntas tóricas en los retenedores superior e inferior y en ambas platinas (8 en total)
4. Deslice la vejiga de modo que sobresalga aproximadamente 1/4" de un extremo del manguito de la vejiga. Sujete el otro extremo de la vejiga de recambio para minimizar el deslizamiento dentro del manguito. Lubrique abundantemente un retenedor con agua e introdúzcalo primero en un ángulo de 45° y gírelo suavemente hacia delante y hacia atrás hasta que la vejiga haya sido empujada aproximadamente 1/4" más allá de la segunda junta tórica del retenedor.
5. Introduzca la varilla central en el manguito y asegúrese de que encaja en el retenedor.
6. Si es necesario, recorte la vejiga en el otro extremo para que sobresalga al menos 1/4" más allá del manguito de la vejiga. Lubrique el segundo retenedor con agua, insértelo en un ángulo de 45º y alinéelo con la varilla central. Trabajando suavemente para evitar que la vejiga se retuerza o se arrugue, empuje el retenedor dentro de la vejiga hasta que la varilla central esté completamente asentada en ambos retenedores y la vejiga se haya empujado aproximadamente 1/4" más allá de la segunda junta tórica del retenedor.
7. Con un cuchillo afilado, recorte el exceso de material de la vejiga de modo que quede al mismo nivel que los bordes de la funda de la vejiga en ambos extremos.
8. Coloque la malla del filtro sobre el retenedor del filtro. Atornille el retenedor del filtro en la platina inferior.
9. Deje caer la bola de retención de acero inoxidable 316 de 3/8" de diámetro exterior en el plato inferior. No fuerce la bola, ya que debería caer con facilidad.
10. Encaje firmemente el retén inferior del conjunto en la platina inferior.
11. Deslice el cuerpo de la bomba sobre el conjunto y atorníllelo a la platina inferior.
12. Deje caer la bola de retención de acero inoxidable 316 de 3/8" de diámetro exterior en el la placa superior y atornille el cuerpo de la bomba en ella.
13. Agite la bomba montada para oír si las bolas de retención traquetean. Si no es así, repita los pasos 10 a 12 para asegurarse de que las bolas de retención están colocadas correctamente.
