Montaje.

Muestreo con el Muestreador Discreto de Intervalos

Nota:

La bola de retención de PTFE se hunde en el agua. La bola de retención de polipropileno flota en el agua.

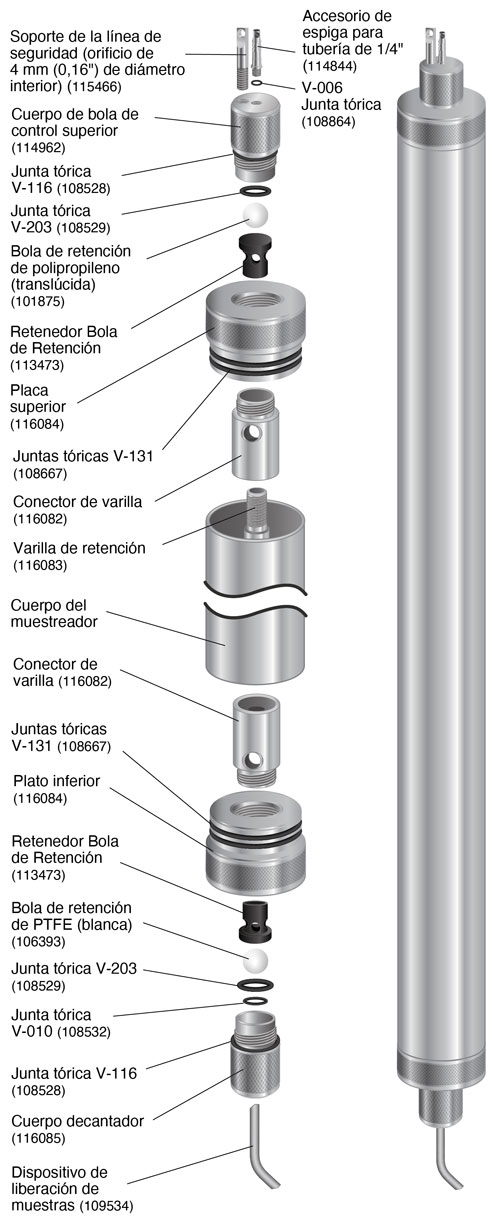

  1. Si es necesario, se puede utilizar una llave Allen pequeña (2 mm) para apretar y/o aflojar el adaptador de lengüeta y el soporte de la línea de seguridad en el cuerpo superior de la bola de retención. Debe haber una junta tórica V-006 en el adaptador de lengüeta
  2. Asegúrese de que hay una junta tórica V116 instalada en el cuerpo superior de la bola de retención y coloque una junta tórica V-203 dentro del cuerpo superior de la bola de retención.
  3. Coloque la bola de retención de polipropileno en el retén de la bola de retención y presione el retén de la bola de retención en el cuerpo superior de la bola de retención.
  4. Enrosque el conjunto del cuerpo de la bola de retención superior en la parte superior de la platina superior hasta que quede apretado con los dedos.
  5. Asegúrese de que hay dos juntas tóricas V-131 instaladas en la platina superior y enrosque el conector de la varilla en la parte inferior de la platina superior.
  6. Asegúrese de que hay una junta tórica V-116 instalada en el cuerpo del decantador y empuje la junta tórica V-010 y las juntas tóricas V-203 dentro del cuerpo del decantador.
  7. Coloque la bola de retención de PTFE en el Retenedor de la Bola de Retención y presione el Retenedor de la Bola de Retención en el Cuerpo del Decantador.
  8. Enrosque el conjunto del cuerpo del decantador en la placa inferior hasta que quede apretado con los dedos.
  9. Asegúrese de que hay dos juntas tóricas V-131 instaladas en la platina inferior y enrosque el conjunto de la platina inferior en el conector de la varilla.
  10. Enrosque un extremo de la varilla de retención aproximadamente hasta la mitad en el conjunto de la platina superior.
  11. Inserte el conjunto de la platina superior en el cuerpo del muestreador y enrosque el otro extremo de la varilla de retención en el conjunto de la platina inferior.
  12. Enrosque los conjuntos de plato superior y plato inferior en el cuerpo del muestreador hasta que ambos platos queden ajustados al cuerpo del muestreador.

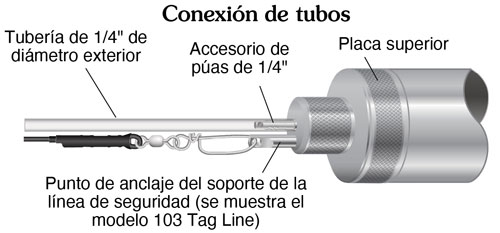

  13. Empuje el tubo en el conector dentado. Verifique la conexión tirando firmemente de la tubería. No debe salirse del accesorio

Nota:

Use un punzón para abrir la punta del tubo o caliente el tubo para ayudar a empujarlo completamente sobre todas las púas.
