Conjunto de accesorios para pozos artesianos

Herramientas y materiales necesarios

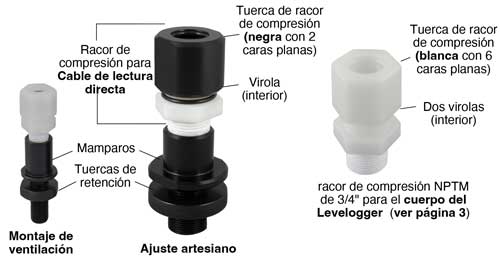

  1. Conjunto de accesorios para pozos artesianos modelo 3001 (#112350)
  2. Tapa de pozo sellada (con tapa superior lisa)
  3. Taladro con brocas de 1" y 1/2"



colinst montaje de pozo artesiano para niveladores



Notas:

No se recomienda el montaje del adaptador de pozo artesiano para el cable de lectura directa, o la instalación del Levelogger, para presiones superiores a 30 psi (66 pies (20 m)) de columna de agua.

El conjunto de tapa de pozo Solinst modelo 3001 estándar no está diseñado para la supervisión de pozos artesianos.



Instrucciones de uso con un cable de lectura directa

Nota:

Consulte la página 3 para la instalación sin el uso de un Cable de Lectura Directa. El Levelogger se instalará en el accesorio en la parte superior del pozo; ideal para condiciones artesianas continuas.

conjunto de accesorios de pozo artesiano modelo 3001 instalado con un cable de lectura directa en la parte superior de una tapa de pozo sellada

Conjunto de accesorios para pozos artesianos modelo 3001 instalado con un cable de lectura directa en la parte superior de una tapa de pozo sellada



Preparar la tapa del pozo

Taladre dos orificios en la tapa del pozo para alojar los accesorios del mamparo: un orificio de 1/2" de diámetro para el conjunto de ventilación y un orificio de 1" para el accesorio artesiano. Asegúrese de dejar suficiente espacio entre los orificios para instalar ambos (consulte el diagrama anterior).



Instale el conjunto de accesorios artesianos

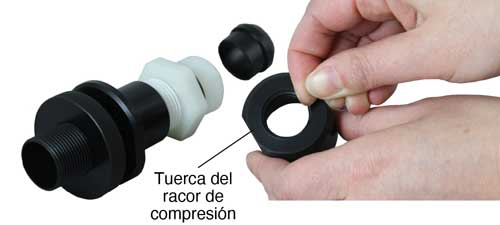

  1. Desenrosque la tuerca del racor de compresión y retire con cuidado las dos juntas tóricas del interior de la tuerca.

    2. conjunto de ajuste de pozo artesiano solinst con tuerca de ajuste de compresión

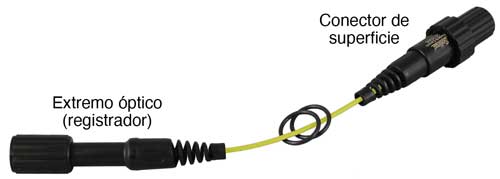

  2. Coloque las dos juntas tóricas en el extremo óptico (registrador) del cable de lectura directa.

    3. nivelador de solinst pozo artesiano instalación instrucciones de instalación de pozos artesianos nivelador de solinst instalación de pozos imagen de instrucciones

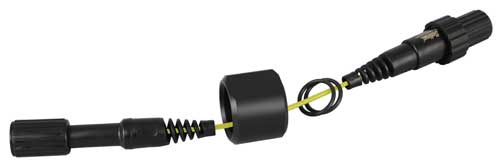

  3. Enrosque la tuerca del racor de compresión sobre el extremo óptico del cable de lectura directa (primero el extremo con dos ranuras para juntas tóricas).

    4. conjunto de ajuste de pozo artesiano solinst que muestra la tuerca de ajuste de compresión



  4. Vuelva a instalar las dos juntas tóricas en las dos ranuras de la parte superior de la tuerca del racor de compresión.

    5. vuelva a instalar las dos juntas tóricas en las dos ranuras en la parte superior de la tuerca del accesorio de compresión del accesorio del pozo artesiano de solinst

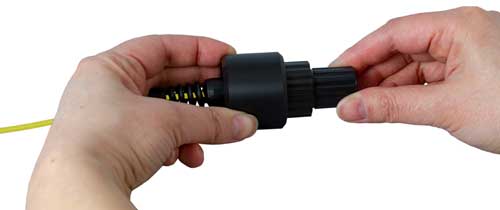

  5. Empuje la tuerca del accesorio de compresión hacia arriba hasta que se asiente cómodamente contra el conector de superficie del Cable de Lectura Directa.

    6. empuje la tuerca del accesorio de compresión del pozo artesiano de solinst hacia arriba hasta que se asiente cómodamente contra el conector de superficie del cable de lectura directa del levellogger de solinst

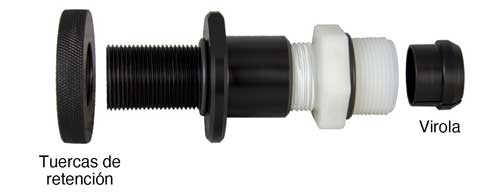

  6. Desenrosque la tuerca de sujeción del conjunto del mamparo.

    7. desenrosque la tuerca de retención del pozo artesiano de solinst del conjunto del mamparo

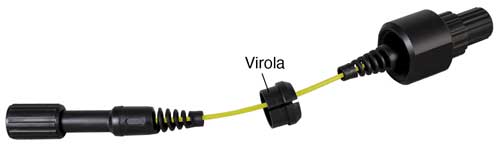

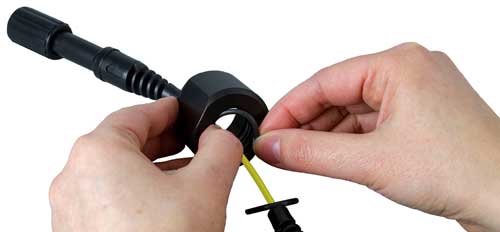

  7. Utilice la hendidura para deslizar la virola en el cable de lectura directa.

    8. use la división para deslizar la férula del accesorio del pozo artesiano en el cable de lectura directa del levellogger de solinst

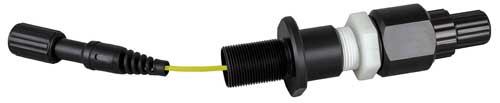

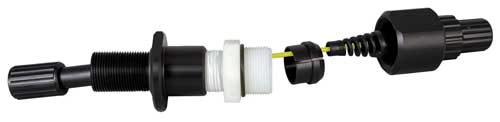

  8. Deslice el conjunto del mamparo sobre el extremo óptico del cable de lectura directa (primero el extremo del accesorio de compresión). Esto requerirá algo de fuerza.

    9. deslice el conjunto de mamparo del accesorio del pozo artesiano sobre el extremo óptico del cable de lectura directa del levellogger de solinst



  9. Inserte la virola y apriete el conjunto del mamparo en la tuerca del accesorio de compresión.

    10. inserte la férula y apriete el ensamblaje del mamparo del accesorio del pozo artesiano en la tuerca del accesorio de compresión

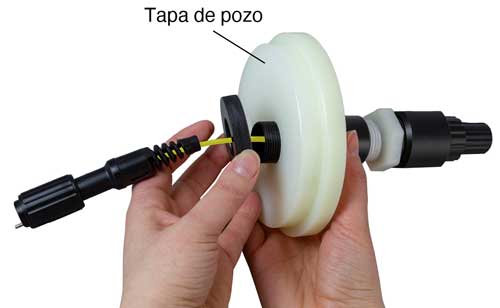

  10. Enrosque el extremo óptico del cable de lectura directa a través del orificio de 1" de la tapa del pocillo hasta que el accesorio artesiano llegue a la parte superior de la tapa del pocillo.
  11. Enrosque la tuerca de retención sobre el extremo óptico del cable de lectura directa y atorníllelo en la parte inferior del accesorio artesiano. Apriete para asegurarse de que la junta tórica del mamparo esté bien ajustada, creando un sello con la parte superior lisa de la tapa del pozo.

    12. enrosque la tuerca de retención sobre el extremo óptico del cable de lectura directa y atorníllelo en la parte inferior del accesorio artesiano

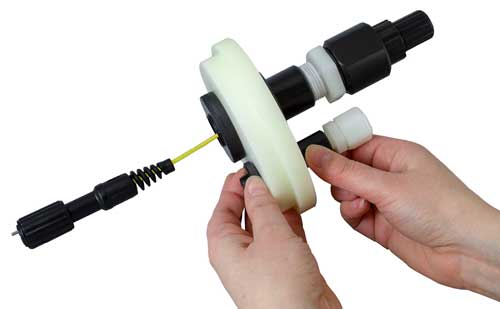

  12. Retire la tuerca de retención del mamparo del conjunto de ventilación. Inserte el mamparo a través del orificio de 1/2" del cabezal de pozo. Fije el conjunto de ventilación a la parte superior del cabezal del pozo utilizando la tuerca de retención. Apriete para asegurarse de que la junta tórica del mamparo esté bien ajustada, creando un sello con la tapa del pozo.

    13. asegure el conjunto de ventilación a la parte superior del cabezal del pozo usando la tuerca de retención apriete para asegurarse de que la junta tórica en el mamparo esté ajustada creando un sello con la tapa del pozo



  13. Conecte su Levelogger al extremo óptico del Cable de Lectura Directa.
  14. Baje el Levelogger pozo abajo, e instale la tapa del pozo. Consulte la página 1 para ver un diagrama de la instalación completa.



Instrucciones para la instalación directa en el Levelogger

conjunto de accesorios de pozo artesiano instalado con un nivelador en la parte superior de una tapa de pozo sellada

Conjunto de accesorios para pozos artesianos modelo 3001 instalado con un nivelador en la parte superior de una tapa de pozo sellada



Prepare la tapa del pozo

Empiece taladrando dos orificios en la tapa del pozo para alojar los accesorios del mamparo: un orificio de 1/2" de diámetro para el conjunto de ventilación y un orificio de 1" para el accesorio artesiano. Asegúrese de dejar espacio suficiente entre los orificios para instalar ambos (consulte el diagrama anterior).



Instale el conjunto de accesorios artesianos

  1. Desenrosque y retire el accesorio de compresión (con tuerca negra y férula) utilizado para los cables de lectura directa del mamparo del accesorio artesiano. En su lugar utilizará el accesorio de compresión para el cuerpo del Levelogger.
  2. Desenrosque la tuerca de sujeción del mamparo del accesorio artesiano. Inserte el mamparo a través del orificio de 1" de la tapa del pozo. Asegure el mamparo a la parte superior de la tapa del pozo utilizando la tuerca de retención. Apriete para asegurarse de que la junta tórica del mamparo esté bien ajustada, creando un sello entre la parte superior lisa de la tapa del pozo y el mamparo.

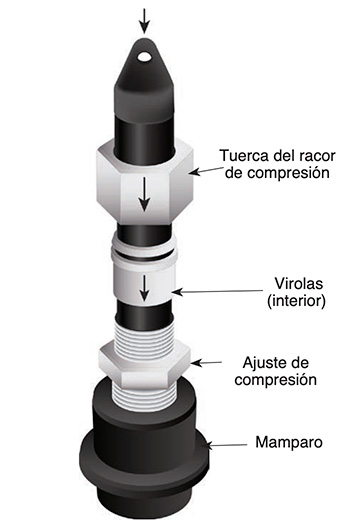

solinst levellogger nivel de agua registrador de datos piezas de montaje de montaje de pozos artesianos

  1. Enrosque el accesorio de compresión para el cuerpo del Levelogger en el mamparo. Afloje la tuerca del accesorio de compresión (el accesorio de compresión que se muestra arriba es para referencia, puede que no necesite quitar completamente la tuerca del accesorio de compresión).
  2. Deslice el Levelogger en el accesorio de compresión, dejando aproximadamente 1/4 del cuerpo del Levelogger expuesto por encima del accesorio.
  3. Apriete la tuerca del accesorio de compresión alrededor del Levelogger (aproximadamente 1-1/4 vueltas más allá del apriete con los dedos).
  4. Retire la tuerca de retención del mamparo del conjunto de ventilación. Inserte el mamparo a través del orificio de 1/2" del cabezal de pozo. Fije el conjunto de ventilación a la parte superior del cabezal del pozo utilizando la tuerca de retención. Apriete para asegurarse de que la junta tórica del mamparo esté bien ajustada, creando un sello entre la tapa del pozo y el mamparo.
  5. Instale la tapa del pozo, con el conjunto de accesorios de pozo artesiano conectado, en el pozo
