5.5.1 Configuración del GSM

Figura 5-9 Módem GSM/CDMA

Se debe configurar una cuenta con un operador local de servicio de telefonía móvil de GSM. Para activar el módem, necesitará una dirección IP provista por el prestador de servicio para ser asignada al módem. También le proporcionarán una tarjeta SIM activada.

Los siguientes pasos se requieren para configurar el módem de GSM:

  1. Conecte la antena al módem.

    2. Nota:

    No se necesita un software para configurar el módem GSM. Éste se debe configurar usando una computadora personal con conexión Ethernet.

  2. Inserte la tarjeta SIM (no está incluida) dentro de la ubicación superior (primario) del módem (consulte la ilustración abajo).

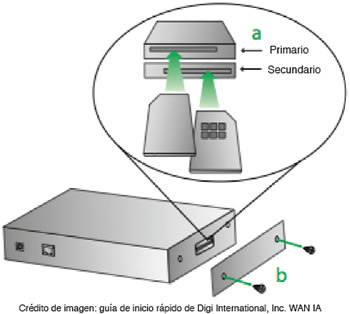

Figura 5-10 Inserción de la tarjeta SIM

Nota:

En el módem hay dos ranuras para tarjetas SIM. Instale la tarjeta SIM en la ranura superior insertando primero la esquina en bisel. Los contactos deben estar hacia abajo.

  1. Conecte el cable de Ethernet (cable de módem nulo) desde el módem hasta su computadora personal.

    2. Nota:

    Si se necesita más documentación de respaldo para configurar el módem GSM, visite www.digi.com/ support/ y seleccione Digi Connect WAN IA desde el menú desplegable "Select a product" (seleccione un producto) para explorar diversos documentos de respaldo.

  2. Use la estación remota del STS con su batería conectada, el controlador del STS y la caja de distribución para conectar el módem al suministro de energía. Encienda el módem usando la opción de Control de módem en el controlador del STS.
  3. Después de haber realizado la conexión, verá el mensaje que se muestra en la Figura 5-11 en la parte inferior derecha de la pantalla de la computadora. Haga doble clic sobre el ícono de red.

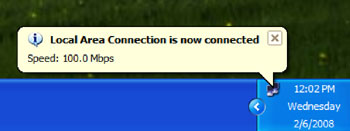

    4. Figura 5-11 Confirmación de conexión de área local

    Nota:

    Los pasos 5 y 6 se basan en el sistema operativo Windows XP. Otros sistemas operativos pueden requerir otra vía de acceso al Estado de conexión de área local.


  4. Si usa Windows XP, en la ventana de Estado de conexión de área local la pestaña Soporte debe mostrar la misma vía predeterminada y la máscara de subred, como se muestra en la Figura 5-12. La dirección IP no tiene que coincidir pero debería comenzar por 192.168.1.XXX (XXX es todo número entre 2 y 255), coincidiendo así con la vía predeterminada. Cierre la ventana.

    5. Nota:

    Se recomienda establecer el puerto TCP en 49200 si usa una computadora con Windows 7 y 49800 si usa Windows 8

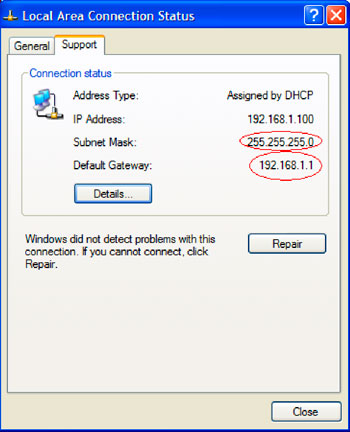

    Figura 5-12 Ventana de Estado de conexión de área local


  5. Abra el explorador web e ingrese la dirección IP "192.168.1.1" en la barra de dirección de la URL. Se visualizará el menú principal de configuración del módem.
  6. Seleccione "Mobile" (móvil) debajo del menú Configuration.

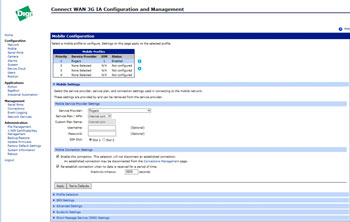

    7. Figura 5-13 Configuración del móvil GSM


  7. Asegúrese de que el Proveedor del servicio seleccionado sea correcto y de que el Plan de servicio/APN esté en "internet.com". Haga clic en "Serial Ports" debajo del menú Configuration y haga clic sobre el puerto que esté disponible. Éste debería ser Puerto 1 predeterminado.
  8. En la ventana Port Profile (Perfil de puerto), seleccione "TCP Sockets" (Conectores TCP) y haga clic en Apply (Aplicar).
  9. Asegúrese de que la Serial Port Configuration coincida con la pantalla en la Figura 5-14. Ingrese la dirección IP suministrada por su proveedor de servicio de Internet en el campo de IP Address (Dirección IP). El puerto TCP se debe establecer en "49152", "49200", o "49800" según su configuración y sistema operativo. Al finalizar, haga clic en Aplicar.

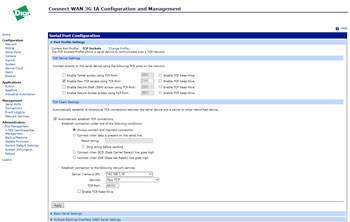

    10. Figura 5-14 Configuración del puerto de serie


  10. Seleccione Basic Serial Port Settings (Configuraciones básicas de puerto de serie para establecer los parámetros de comunicación. Se deben ingresar las siguientes configuraciones:
    • Velocidad de baudios: 115200 bits/segundo
    • Bits de datos: 8
    • Paridad: Ninguna
    • Bits de detención: 1
    • Control de caudal: Ninguna

    Al finalizar, haga clic en Aplicar.

En el menú principal del controlador del STS seleccione "STS Gold Setup" (configuración del STS Gold), y luego seleccione "Modem Port Setup" (configuración del puerto del módem). Ingrese las mismas configuraciones que antes para velocidad de baudios, bits de datos, paridad, bits de detención y control de caudal.

El módem está ahora configurado y listo para utilizar con el sistema STS Telemetry.



®Digi, Digi International, Inc. y Digi Connect son marcas comerciales registradas de Digi International, Inc.
