Cambio o instalación de la manguera de silicona de 5/8"

Nota:

siempre desconecte de la fuente de poder cuando la cobertura del cabezal es removido.

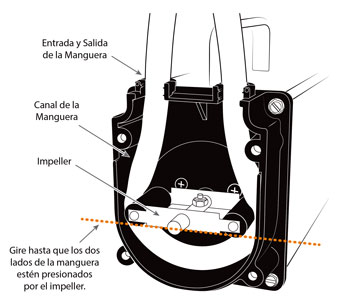

bomba peristáltica solinst 410 ilustración de la cabeza de la bomba

  1. Para instalar o reemplazar la manguera, desconecte la bomba de su fuente de poder, después desenrosque los 4 tornillos en el cabezal (extremo de plástico transparente). Remueva el cobertor.
  2. Manualmente rote el impeller de la bomba en cualquier dirección mientras suavemente hala la manguera hacia afuera del cabezal.
  3. Posicione la nueva manguera alrededor del impeller en una forma de "U" con extremos de igual longitud a ambos lados. Gire el impeller a la posición 6 y 12 del reloj y empuje el lado derecho de la manguera dentro del canal de la manguera. Rote el impeller en la dirección de la manecillas del reloj hasta que la manguera este en posición correcta. Empuje la otra mitad de la manguera a la izquierda hasta que esté en posición y gire el impeller.
  4. Coloque de vuelta el cobertor del cabezal y los respectivos tornillos firmemente, hasta socar con los dedos. No utilice ninguna llave o herramienta para socar los tornillos.





Instalación del Kit Adaptador & la Manguera 3/8" (#113913)

Incluye:

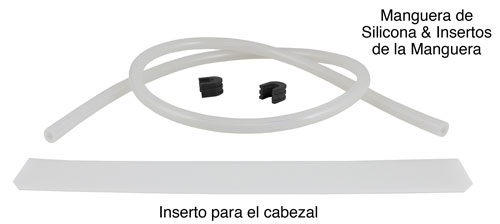

kit de adaptador de tubería de 3/8 pulgadas para bomba peristáltica

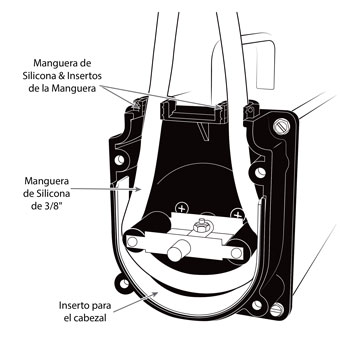

bomba peristáltica con kit adaptador de manguera instalado



Bomba Peristáltica con Kit Adaptador de Manguera Instalado

  1. Desconecte la bomba de la fuente de poder, desenrosque los 4 tornillos en el cabezal de la bomba (cobertor plástico transparente). Remueva el cobertor plástico. Remueva la manguera existente (ver paso #2 arriba).
  2. Deslice los insertos de la manguera dentro de las entradas y salidas de la manguera en el cabezal.
  3. Forme un "U" con el inserto plástico del cabezal y colóquelo a lo largo del canal de la manguera de silicona dentro del cabezal. Los recortes en ángulo en las dos esquinas del inserto se colocan hacia afuera.
  4. Coloque la nueva manguera alrededor del impeller, siguiendo las instrucciones del paso #3 arriba.
  5. Reinstale el cobertor del cabezal y enrosque los tornillos firmemente en su posición usando los dedos. No utilice llaves u otras herramientas para socar los tornillos.
