6.1 Fuentes de Energía Opcionales

Los sistemas STS Telemetry requieren una batería de plomo ácido sellado de 12V (no suministrada por Solinst, consulte la Sección 5.4 para obtener información sobre especificaciones de la batería) que tenga una conexión a la caja de distribución. La vida útil de la batería varía según la frecuencia de sus velocidades de muestreo e informe. Las siguientes estimaciones se basan en la fuente mínima de energía que utiliza una batería de 12 V/12AHr con 4 dataloggers conectados al sistema. Con sólo un datalogger conectado a la caja de distribución, la estimación de la vida útil de la batería será de aproximadamente un 10% más.

Nota:

Se requiere usar una batería de 12 V, incluso si se usa una fuente de energía adicional externa.

Nota:

Solinst recomienda utilizar una batería de 28-30 AHr de ciclo profundo.

Para la estimación de la vida útil de la batería se asume que el controlador y el módem NO están configurados para que estén en "Siempre encendido". Si se emplea para una recolección de datos más frecuente con el controlador y el módem en "Siempre encendido", la vida útil de la batería será de menos de 2 días (una batería más grande de 60AHr duraría alrededor de 6 días). Por ello, se necesita energía externa o un panel solar para la recarga continua de la batería.

Nota:

Si elige una velocidad de muestreo menor a 10 minutos y/o una velocidad de informe menor a 30 minutos, "Siempre encendido" será controlado de manera predeterminada, ya que todo el sistema tiene que estar activo. "Siempre encendido" significa que estará usando continuamente la energía de la estación remota. Asegúrese de tener suficiente suministro de energía.

Si elige configurar su sistema en "Siempre encendido" o está predeterminado en "Siempre encendido", una batería de 12 V durará menos de 2 días antes de requerir una recarga.



Velocidad de muestreo Velocidad de informe Vida útil de la batería
Cada 15 minutos Cada 6 horas De 4 a 6 meses
Cada 5 minutos Cada 12 horas De 5 a 7 meses
Cada 15 minutos Cada 24 horas De 12 a 14 meses
Cada 15 minutos Cada 7 días De 13 a 15 meses

Tabla 6-1 Estimación de la vida útil de la batería usando una fuente de energía mínima para batería de 12V/12AHr



Los accesorios de energía externa y carga están disponibles para la estación remota del STS. Solinst dispone de un paquete con conector de energía solar para ser utilizado con un panel solar suministrado por el usuario. El paquete incluye un cable de energía externa para conectar al panel solar suministrado por el usuario y un regulador para administrar la corriente desde el panel solar. (La Figura 6-5 muestra la conexión para el paquete del conector de energía solar). También Solinst dispone de un conjunto de cargador de batería/corriente CA. El conjunto tiene un cargador de batería y cables para la conexión al terminal del "Regulador" en la caja de distribución y para una fuente de energía CA con el objeto de suministrar corriente para la carga de la batería (consulte la Figura 6-2).

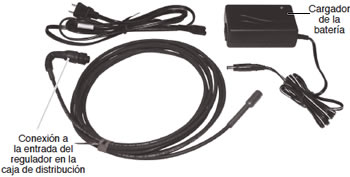

Figura 6-2 Conjunto del cargador de batería (Norte América N.º 108848)

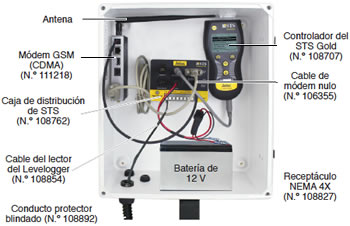

Figura 6-3 Configuración estándar de estación remota (batería de 12 V no suministrada por Solinst)



La Figura 6-3 muestra la conexión estándar a una batería de plomo ácido sellado de 12 V suministrada por el usuario.

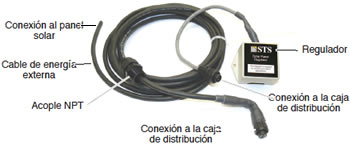

Figura 6-4 Paquete con conector de energía solar (N.º 108988)



La Figura 6-5 muestra las conexiones para un panel solar.

Nota:

Si se usa un panel solar, debe asegurarse de que la salida para un circuito abierto sea de un mínimo de 13 V, para recargar la batería de 12 V con efectividad.

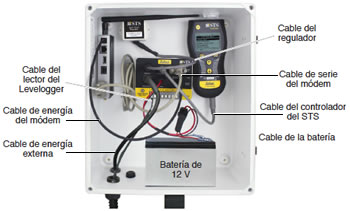

Figura 6-5 Configuración de estación remota con conexiones para el panel solar (Solinst no provee la batería de 12 V)



Nota:

El regulador del panel solar suministrado por Solinst debe conectarse a la caja de distribución. Se recomienda que seleccione un panel solar sin un regulador.

El usuario suministra su panel solar. El panel debe tener una salida para un circuito abierto de un mínimo de 13 V para recargar la batería de 12 V con efectividad. A título orientativo, el panel solar debe ser de al menos 15 vatios. También son adecuados los paneles de vatios más altos, ya que el regulador se provee como parte del paquete con conector del panel solar que proporciona Solinst. Se debe usar el regulador provisto incluso si el panel solar que está usando tiene un regulador incorporado. Por ello, cuando elige un panel solar adecuado, se recomienda emplear uno sin regulador incorporado. A continuación se dan pautas para elegir un panel solar apropiado:

Conector del generador:
        V máx. ent. = 35 V CC, corriente máx. = 3A

Conector del regulador:
        V máx. ent. = 35 V CC, corriente máx. = 3A
        V máx. sal. = 10-16 V CC, corriente máx. = 3A

Conector de la batería:
        V máx. ent./sal. = 7-15 V CC, corriente máx. = 3A

Conector del módem:
        V módem = V ent./sal. de batería,
        corriente máx. = 3A (5A con fusible)

Para colocar un cable de energía externa a través del receptáculo, necesitará retirar el segundo conector NPT en la base del receptáculo (usando una llave Allen), y un acople a prueba de las inclemencias del clima suministrado por Solinst, enroscado en su lugar.
