Desmontaje, Descontaminacion y Vuelva a Montar

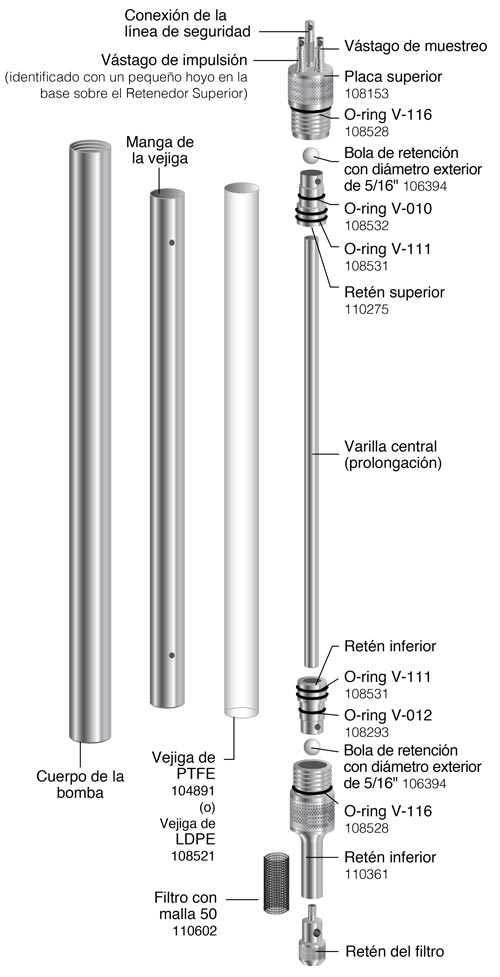

Desmontaje de la bomba

1. Remueva el Retenedor del Filtro, la Malla del Filtro y las Platinas Superior e Inferior, sea cuidadoso de no perder las válvulas de cheque. Remueva la Cubierta de la Vejiga del Cuerpo de la Bomba.
2. Remueva los Retenedores Superior e Inferior de la Cubierta de la Vejiga. Mientras sostiene la Cubierta de la Vejiga, quizás usted necesite empujar uno de los extremos contra una superficie sólida para ayudarse a sacar uno de los retenedores; luego use la Varilla Central para empujar el otro Retenedor hacia afuera. Deslice la varilla central hacia afuera de la vejiga.
3. Remueva la vejiga de la Cubierta de la Vejiga usando un par de pinzas de puntas de aguja.

Descontaminación

1. Desmonte la bomba completamente.
2. Lave todos los componentes de la bomba con un jabón o detergente sin fosfatos.
3. Enjuague todos los componentes cuidadosamente con agua desionizada.
4. Remplace los o-rings y la vejiga si están gastados, si fuera necesario, y vuelva a montar.
5. El interior de la bomba se puede limpiar sin desmontar enjuagando con solución de limpieza a través de la admisión de la bomba. Después de retirar el filtro de la bomba, use una bomba peristáltica conectada a la placa inferior para impulsar la solución de limpieza a través de la bomba. Luego enjuague la bomba con agua desionizada.

Reensamblaje de la bomba

1. Manualmente coloque la Vejiga dentro de la Cubierta de la Vejiga. La Vejiga nueva va a ser más larga en ambos extremos que la cubierta.
2. Usando sus dedos, trate de expandir/estirar un poco ambos extremos de la vejiga para que sea más sencillo el siguiente paso.
3. Si es necesario instale nuevos anillos de sellado (o-rings) en los Retenedores Superior e Inferior y en ambas platinas (8 anillos en total).
4. Deslice la Vejiga de manera que al menos 1/4" se extiende por fuera de los bordes de la Cubierta de Vejiga. Sostenga el otro extremo de la vejiga para prevenir que la vejiga se deslice hacia adentro de la cubierta. Lubrique los retenedores con agua e inserte el primer retenedor en ángulo de 45° y mueva suavemente empujando hasta que la vejiga haya pasado al menos1/4" el segundo anillo (o-ring) del Retenedor.
5. Inserte la varilla central dentro de la cubierta y asegúrese que quede bien ajustada en el Retenedor.
6. Recorte la Vejiga en el otro extremo de manera que se extienda al menos 1/4" más allá del borde de la cubierta de la vejiga. Lubrique el segundo retenedor con agua e insértelo en ángulo de 45 y luego alinéelo con la Varilla Central. Trabaje de forma cuidadosa de manera que no tuerza o arrugue la Vejiga; empuje el Retenedor dentro de la Vejiga hasta que la varilla central esta completamente ajustada en ambos retenedores y la Vejiga ha sobrepasado al menos 1/4" el segundo anillo (o-ring) en el Retenedor.
7. Usando un cuchillo o navaja filosa, corte el exceso de material de vejiga de manera que quede al ras de los dos extremos de la Cubierta de la Vejiga.
8. Tome la Platina Inferior y coloque la valvular de cheque de Teflón 5/16" OD dentro de la Platina.
9. Ajuste el extremo del ensamblaje de la vejiga firmemente a la Platina Inferior.
10. Deslice el cuerpo de la bomba por encima del ensamblaje de la vejiga y enrósquelo en la Platina Inferior.
11. Coloque la valvular de cheque dentro de la Platina Superior y enrosque el cuerpo de la bomba a ella.
12. Puede mover o batir ligeramente la bomba para asegurarse de escuchar que las válvulas de cheque esta libres (no atoradas o similar). Si nos las escucha moverse entonces repita los pasos 8 a 11 para asegurarse que las válvulas de cheque están colocadas correctamente.
13. Coloque la Malla de Filtro en la Platina Inferior y enrosque el Retenedor de Filtro en su lugar.
