Instrucciones de operación

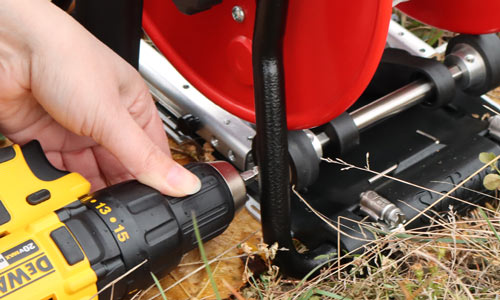

  1. Se utiliza un taladro / destornillador eléctrico para conectar el accesorio hexagonal estándar de 1/4 "en el eje impulsor del rodillo de la bobinadora eléctrica. Siga las instrucciones específicas de su taladro / destornillador para conectar el accesorio hexagonal.

    Nota:

    Se recomienda utilizar un taladro / destornillador con un mínimo de 12V, sin embargo se prefiere 18V.

    2. power winder solinst utilizada con un taladro estándar para medir el nivel del agua en el campo



  2. Asegúrese de ajustar el taladro a una velocidad adecuada.

    3. Nota:

    : Configurar su taladro a una velocidad más lenta puede permitir mediciones más precisas de capas de producto o interfaces de temperatura o conductividad cuando se utilizan instrumentos como el medidor de interfaz Solinst modelo 122 o el medidor TLC modelo 107.

  3. Coloque el carrete según sea necesario para su aplicación de medición específica. Asegúrese de que el freno no esté aplicado al carrete.

    4. Nota:

    Se recomienda colocar carretes medianos y grandes en el suelo, o en una superficie resistente como una mesa de campo Solinst. Cuando se utilizan carretes pequeños, existe la opción de colgar el carrete con la guía de cinta o con las correas opcionales disponibles de Solinst para asegurar la bobinadora eléctrica y el carrete directamente a la carcasa del pozo.

  4. Con el taladro en "marcha atrás", inicie lentamente el taladro, que enganchará los rodillos y hará que el carrete gire, desenrolle y baje la cinta / cable / tubería en el carrete. Es posible que deba poner el freno contra el carrete para reducir la velocidad de bobinado.
  5. Una vez en profundidad, detenga el taladro y opere el medidor de nivel de agua u otro instrumento conectado como se describe en sus instrucciones separadas para obtener la medida o muestra deseada.

    6. Nota:

    Cuando utilice un medidor de nivel de agua o una línea de etiqueta, asegúrese de reducir la velocidad del taladro / devanado cuando la sonda / etiqueta se acerque a la superficie, para no ser golpeado con la sonda / etiqueta cuando salga del pozo.

  6. Cuando esté listo, cambie el taladro a la posición "adelante" e inicie el ejercicio (si a profundidades> 200 m (650 pies) comience el taladro a una velocidad más lenta y aumente a medida que enrolla). Esto hará girar el carrete en la dirección opuesta para enrollar la cinta, el cable o el tubo hacia atrás. Nota: puede usar su mano libre para guiar correctamente la cinta de regreso al carrete.
  7. Una vez terminado, detenga el taladro y retírelo del accesorio Power Winder.



Uso del adaptador de taladro flexible opcional

Para un acceso más fácil al accesorio hexagonal de 1/4 "en la Power Winder, hay disponible un Adaptador de Taladro Flex para que pueda operar la Power Winder usando su taladro / destornillador en cualquier ángulo.

adaptador de taladro flexible opcional de solinst para usar con power winder 101
  1. Para conectar el adaptador, empuje el accesorio del collar hacia adelante, deslícelo sobre el accesorio hexagonal Power Winder y suéltelo.
  2. Conecte su taladro / destornillador a un accesorio hexagonal de 1/4 "en el otro extremo del adaptador y opere como se describe en la sección anterior. Retire el taladro del adaptador cuando termine.
  3. Para quitar el adaptador, tire del accesorio del collar hacia atrás y deslice el accesorio hexagonal en la bobinadora eléctrica.
    4. Adaptador flexible de Solinst conectado a un taladro inalámbrico que acciona la Power Winder 101 para subir y bajar un Medidor de Nivel de Agua de Solinst



Uso de las correas de cincha opcionales (#116059)

Se encuentra disponible un juego de correas de sujeción para agregar a la base de la Power Winder, para permitirle asegurar la Power Winder a una carcasa de pozo o para usar en otra aplicación.

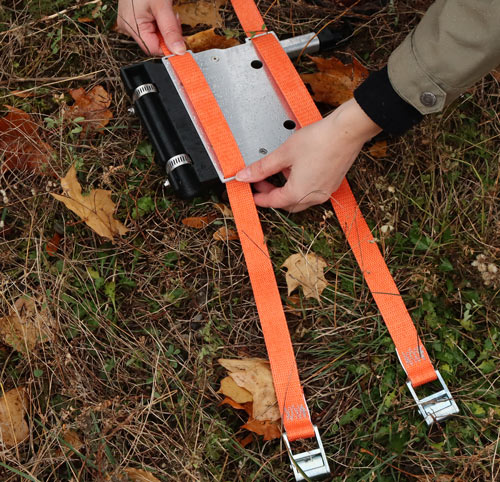

instalación de correas de abrazadera de cincha de solinst en la parte inferior de la power winder
  1. Para conectar las correas de cincha, páselas a través de la base de la Power Winder como se muestra en la foto de arriba.
  2. Para usar las correas, inserte el extremo de la correa en la parte trasera de la hebilla y empújela a través de la palanca de la hebilla. Tire de la correa para apretarla.
  3. Para soltar las correas, empuje hacia abajo la palanca de la hebilla y tire de la correa.



Mantenimiento periódico de la Power Winder

La llave Allen de 3/32 "que se suministra con el Power Winder debe usarse para apretar todos los sujetadores del Power Winder que podrían aflojarse con el tiempo. Esto incluye los tornillos de fijación en los rodillos, los cuatro tornillos de fijación en el columpio brazo y los sujetadores en la base de la Power Winder No se utiliza lubricación en ninguna parte.
