Instrucciones de Funcionamiento del Medidor de Interfase

122M Interfaz de medidor Mini: Principios de funcionamiento

solinst mini medidor de interfase 122m principios de funcionamiento del mini medidor de interfase control de equipo del mini medidor de interfase mediciones de campo con el mini medidor de interfase mediciones de campo tomadas con el mini medidor de interfase principios de funcionamiento del mini medidor de interfase de solinst image



Principio de funcionamiento

El mini medidor de interfase modelo 122M de Solinst tiene una sonda de diámetro estrecho de 5/8" (16 mm) y se usa con un cable encamisado de PVDF marcado con láser. Está certificado según los estándares de la CSA para su uso en lugares potencialmente explosivos de Clase I, Div, 1, Grupos C y D T3C y está certificado por ATEX según la directiva 94/9/ EC como II 3 G Ex ic IIB T4 Gc. Un circuito infrarrojo detecta la presencia de un líquido y un circuito de conductividad diferencia entre un líquido conductor (agua) y un líquido no conductor (hidrocarburo LNAPL o DNAPL).

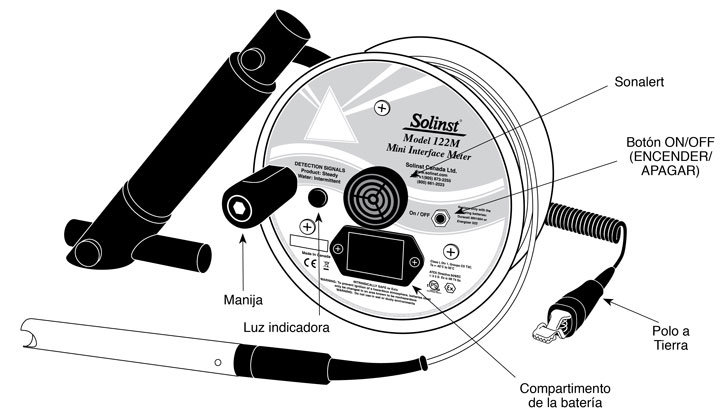

Control del equipo

Controle los componentes electrónicos y la condición de la batería presionando el botón "On/OFF". Cinco tonos breves y luz roja destellando indican que el medidor esta operativo. Luego de 5 minutos se apagará automáticamente para conservar la vida útil de la batería.

IMPORTANTE:

Por seguridad, siempre ponga a tierra el medidor sujetando el polo a tierra al encamisado de metal del pozo o a un polo a tierra adecuado. No poner a tierra correctamente este instrumento podría dañar la sonda o los componentes electrónicos o producir una explosión de los gases inflamables atrapados en el pozo.



Mediciones en campo

  1. Oprima el botón 'ON/OFF". Cinco tonos breves y luz roja destellando indican que el medidor esta operativo. El medidor se apaga automáticamente después de 5 minutos. Presione el botón "On/OFF" según sea necesario, durante el funcionamiento para volver a encender el medidor.
  2. Baje la sonda en el pozo. Si se utiliza una guía de cinta, coloque el cable de PVDF marcado con láser sobre la ranura en la parte superior. Las lecturas se toman sobre la muesca en V en la guía de cinta. Recuerde deducir 2/10 de pie o 6.0cm.
  3. Un tono y una luz constantes indican un líquido no conductor (por ejemplo, hidrocarburo). Un tono y una luz intermitentes indican un líquido conductor (por ejemplo, agua).
  4. En el caso de hidrocarburo flotante (LNAPL), tome la medición de la interfase aire/hidrocarburo ingresando en el líquido.
  5. Se debe medir la interfase entre el LNAPL y el agua a medida que la sonda se eleva lentamente. Una vez detectada la interfase, se puede subir y bajar la sonda en incrementos pequeños para determinar la interfase con precisión.
  6. Repita las mediciones para confirmar, leyendo los niveles directamente en el cable y restando uno del otro para determinar el espesor.
  7. Para determinar si hay hidrocarburo que se hunde (DNAPL) en el pozo, continúe bajando la sonda lentamente. Si se activan señales constantes, determine la parte superior de la capa que se hunde leyendo directamente en el cable.
  8. Continúe bajando la sonda lentamente hasta que el cable cuelgue cuando llegue al fondo del pozo. Lea el nivel directamente en el cable de PVDF y reste una de la otra para determinar el espesor.
  9. Una vez finalizadas las lecturas, limpie el cable y la sonda como se describe en la página siguiente.

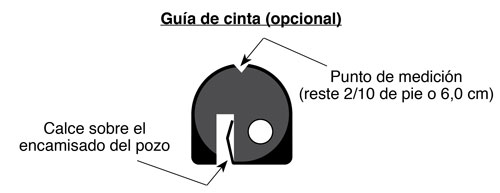

Guía de cinta (opcional)
