Rangos del Levelogger 5
Cada modelo de Levelogger recibe una calificación para una profundidad de sumersión específica (Tabla 1). La elección del modelo depende en gran medida de la precisión del nivel de agua requerido y la profundidad de sumersión. La selección, no obstante, debe basarse en la fluctuación máxima anticipada del nivel del agua.
| Modelo | Profundidad de sumersión | Precisión |
|---|---|---|
| Barologger | Solamente aire | ± 0,05 kPa |
| M5 | 5 m (16,4 ft) | ± 0,3 cm (0,010 ft) |
| M10 | 10 m (32,8 ft) | ± 0,5 cm (0,016 ft) |
| M20 | 20 m (65,6 ft) | ± 1 cm (0,032 ft) |
| M30 | 30 m (98,4 ft) | ± 1,5 cm (0,064 ft) |
| M100 | 100 m (328,1 ft) | ± 5 cm (0,164 ft) |
| M200 | 200 m (656,2 ft) | ± 10 cm (0,328 ft) |
Tabla 1 - Rangos del Levelogger 5
Nota:
El Levelogger 5 puede soportar una presurización de 2 veces el rango previsto, p. ej. un Modelo M10 puede adaptar una fluctuación de 20 metros o 60 pies y aún así registrar la presión. Sin embargo, no se garantiza la precisión más allá del rango previsio.
Barologger 5:
Un único Barologger 5 puede usarse para compensar todos los Leveloggers del centro, dentro de un radio de 30 kilómetros (20 millas) y con cambio en la elevación cada 300 m (1000 ft). Asegúrese de que su Barologger comenzará el registro dentro de al menos 3 horas de la hora de inicio de su Levelogger.
Aspectos básicos de la medición

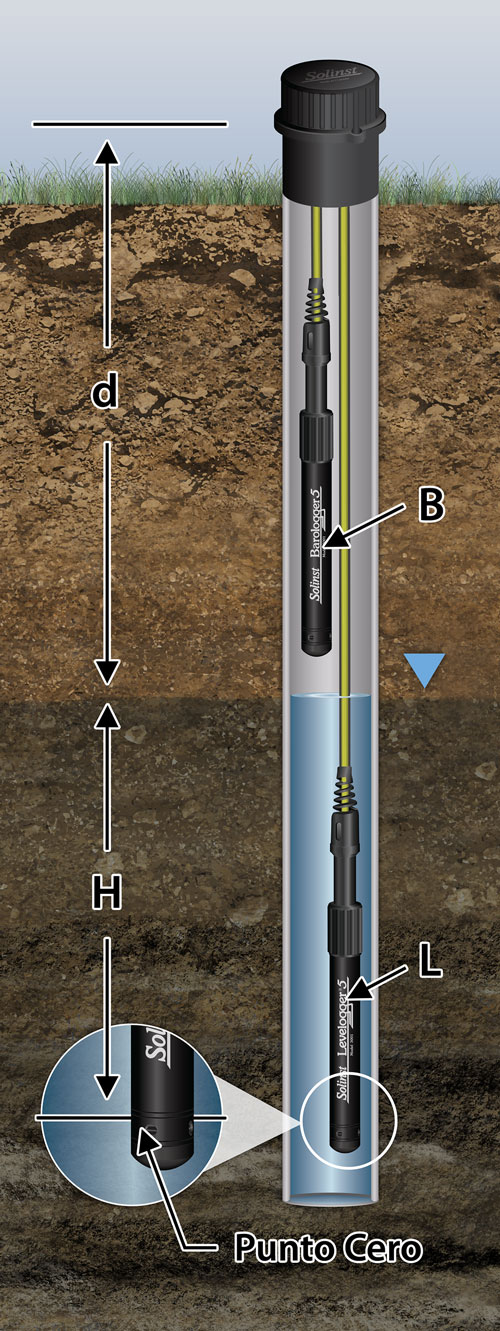

Los Leveloggers (L) miden la presión total que actúa sobre un transductor en el punto cero/sensor. La presión total es consecuencia de la columna de agua que yace sobre el sensor de presión del Levelogger y la presión barométrica (atmosférica) que actúa sobre la superficie del agua. Para compensar las fluctuaciones de la presión barométrica y obtener mediciones reales de la altura de la columna de agua (H), se requiere de un Barologger (B), es decir:
Lectura del Levelogger (L)
-
Lectura del Barologger (B)
=
Altura de la columna de agua (H)
Verificación de lecturas
La mejor recomendación es comparar los datos del Levelogger compensados barométricamente (H) con una profundidad medida manualmente del nivel del agua (d) (usando un medidor o cinta de nivel de agua).
Sugerencia:
Para ajustar todas las lecturas en su archivo Levelogger a la profundidad hasta el agua debajo de la cubierta de un pozo (d), registre una medición manual del nivel del agua con la ayuda de un Medidor de Niveles de Agua. La fecha y la hora de esta lectura deberían coincidir con un registro real del Levelogger. Use esto como un dato de referencia en la opción Ajuste de datos manual del Asistente de datos
