Plages de mesures du Levelogger 5
Chaque modèle de Levelogger est conçu pour une profondeur d'immersion spécifique (tableau 1). Le choix du modèle dépend en grande partie de la précision du niveau d'eau requise et de la profondeur d'immersion. Le choix, cependant, doit être basé sur la fluctuation maximum du niveau d'eau attendue.
| Modèle | Profondeur d'immersion | Précision |
|---|---|---|
| Barologger | Air Seulement | ± 0.05 kPa |
| M5 | 5 m (16.4 ft.) | ± 0.3 cm (0.010 ft.) |
| M10 | 10 m (32.8 ft.) | ± 0.5 cm (0.016 ft.) |
| M20 | 20 m (65.6 ft.) | ± 1 cm (0.032 ft.) |
| M30 | 30 m (98.4 ft.) | ± 1.5 cm (0.064 ft.) |
| M100 | 100 m (328.1 ft.) | ± 5 cm (0.164 ft.) |
| M200 | 200 m (656.2 ft.) | ± 10 cm (0.328 ft.) |
Tableau 1 - Gammes de Levelogger 5
Fondamentaux de la mesure

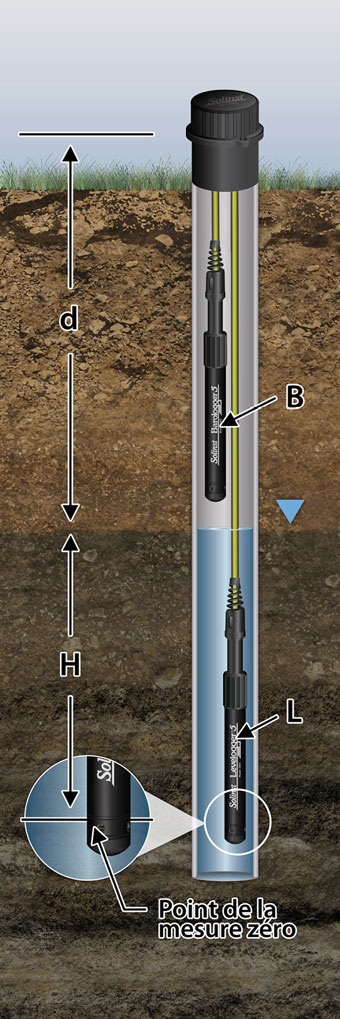

Leveloggers (L) mesurent la pression totale agissant sur un transducteur à leur point zéro/apteur. La pression totale est due à la colonne d'eau située au-dessus du capteur de pression Levelogger ET à la pression barométrique (atmosphérique) agissant sur la surface de l'eau. Pour compenser les variations de pression barométrique et obtenir la vraie hauteur de mesures de la colonne d'eau (H), un Barologger (B) est nécessaire, c'est à dire:
Lecture Levelogger (L) - Lecture Barologger (B)
=
Hauteur de la colonne d'eau (H)
Vérification des lectures
La meilleure recommandation est de comparer les données du limnimètre à compensation barométrique (H) avec une valeur de profondeur par rapport au niveau d'eau (d) mesurée manuellement (à l'aide d'un limnimètre).
Astuce :
Pour régler toutes les lectures dans votre fichier Levelogger à la profondeur de l'eau en dessous d'un tubage de puits (d), enregistrer une mesure manuelle de niveau d'eau à l'aide d'une sonde de niveau de l'eau. Cette lecture doit correspondre à la date et l'heure avec un enregistrement de Levelogger réelle. Utilisez-le comme un point de repère dans l'option de réglage manuel de données, dans l'Assistant données du logiciel du Levelogger.
Remarque :
Le Levelogger 5 peut supporter une surpression de 2 fois l'immersion prévue, par exemple, un modèle M10/F30 peut avoir une fluctuation de 20 mètres ou 60 pieds et la pression sera toujours enregistrée. Toutefois, la précision n'est pas garantie sur la gamme.
Barologger 5 :
Un seul Barologger 5 peut être utilisé pour compenser les Leveloggers sur place, dans un rayon de 20 mile/30 km et 1000 ft (300 m) de changements d'altitude. Assurez-vous que votre Barologger va commencer l'enregistrement au moins 3 heures avant ou après le démarrage de Levelogger.
